细节层次(LoD)
细节层次(LoD)是指在与摄像机的不同距离上使用三维模型替代版本的技术。这样做的目的是优化资源使用,当模型距离较远或只占屏幕一小部分时,就使用较简单的版本,而当模型距离较近或占屏幕空间较大时,就使用更详细的版本。这种方法既能有效利用 GPU 资源,又能保持视觉保真度。
Qt Quick 3D 在《Desktop.com》中,既提供了自动系统,也提供了明确的细节级别系统。自动系统的基础是使用单一网格,并在网格文件中存储多级细节。显式系统则使用 组件,将不同的细节级别指定为子模型。LodManager
自动详细程度

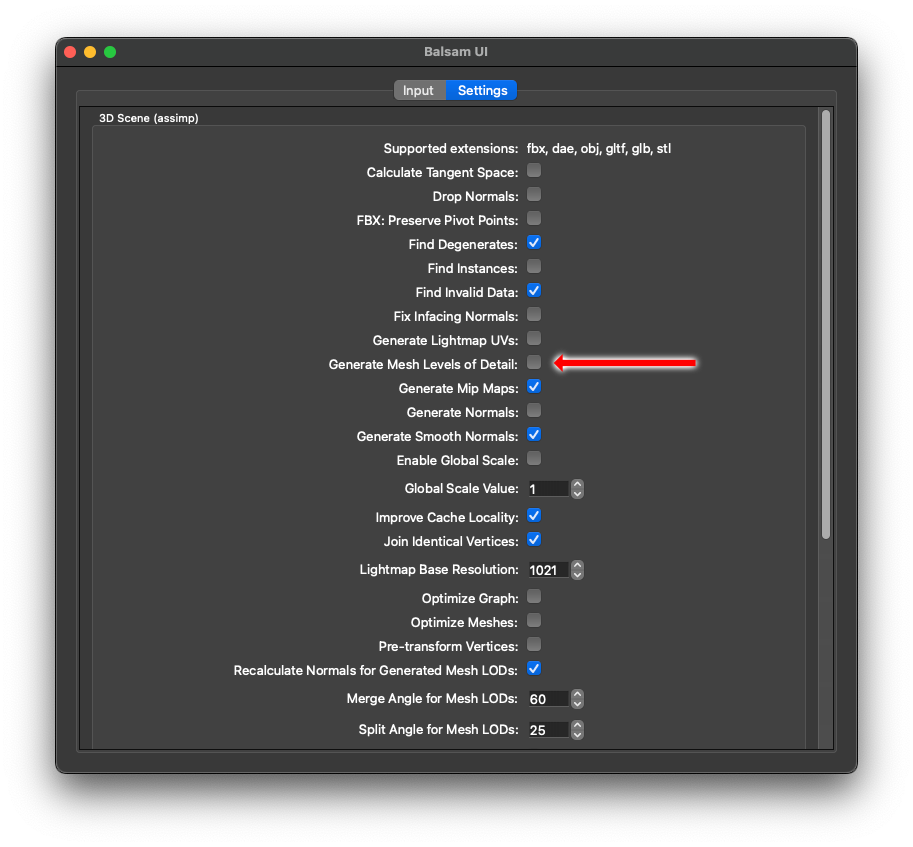

使用自动细节级别支持的主要方法是使用Balsam Asset Import Tool(资产导入工具)导入内容。通过在导入资产时使用标志--generateMeshLevelsOfDetail
,该工具将在可能的情况下为每个网格生成细节级别。这样做的目的是在保持整体特征的同时,尽量简化原始网格的几何形状。这样就会产生额外的几何图形,并为每个额外的细节级别生成新的索引值,以及一个距离系数,用于确定在给定的渲染尺寸下使用哪个网格。这个距离系数与渲染对象到摄像机的距离有关,但最重要的是每个像素的几何图形比例要好。这些数据会写入 .mesh 文件,并在模型使用时自动使用。
自动系统的一个折衷方案,也是默认情况下不启用该功能的原因是,当几何体缩小时,有可能会引入视觉假象。所使用的几何简化算法试图保留模型的特征,但在某些情况下,可能需要重新计算网格的法线,以保持预期的视觉外观。这可以在导入资产时使用--recalculateLodNormals
标志来完成。可以通过向参数--recalculateLodNormalsMergeAngle
和--recalculateLodNormalsSplitAngle
传递欧拉角值来控制法线合并或分割的角度,从而进一步调整法线重新计算过程。
自动系统的主要优点是,在导入资产并进行适当设置后即可轻松使用。使用自动系统不需要额外的代码,任何模型在引用生成的包含细节几何图形的网格文件时,都会根据模型在屏幕上所占的像素自动选择合适的几何图形。
您可以在global level 或per-model level 上调整自动选择细节层次的行为,方法是使用Camera 或Model 的levelOfDetailBias
属性。这些偏置属性的默认值均为 1.0,表示信任自动系统计算的值。该值是对理想值的偏置,如果值小于 1.0,则需要更小的渲染尺寸才能切换到较低的细节级别。高于 1.0 的值将导致更快地使用较低级别的细节。如果数值为 0.0,则会完全禁止使用细节级别,并始终使用原始网格几何体。
自动系统不如显式系统灵活。例如,自动系统总是对所有细节层次使用相同的材质,这可能并不总是理想的。另一个潜在的缺点是不同细节级别之间没有过渡,而自动细节级别在理想情况下不需要过渡,但在某些使用情况下可能需要过渡。
显式详细程度
显式详细程度系统比自动系统更灵活,但使用时需要做更多的工作。显式系统的基础是使用LodManager 组件,将不同的详细程度指定为子Model 组件。LodManager 的任何子组件,只要是 Model 的实例,都将被视为一个细节层次。这一点非常强大,因为每个细节级别都可以是一个完全自定义的模型,拥有自己的几何形状和材料。
LodManager 组件还有一个distances 属性,用于决定使用哪个子Model 。当摄像机距离接近每个距离边界时,LodManager 节点将过渡到下一个子Model 。fadeDistance 属性可用于设置交叉淡入淡出过渡开始和结束的距离。
这是一个如何使用显式细节级别系统的示例:
在参考示例中,LodManager 用于为大理石半身像的每个细节级别明确指定不同的网格文件。
LodManager { camera: camera distances: [100, 140, 180] fadeDistance: 10 Model { scale: Qt.vector3d(100, 100, 100); source: "meshes/marble_bust_01_LOD_0.mesh" materials: [ marbleMaterial ] } Model { scale: Qt.vector3d(100, 100, 100); source: "meshes/marble_bust_01_LOD_1.mesh" materials: [ marbleMaterial ] } Model { scale: Qt.vector3d(100, 100, 100); source: "meshes/marble_bust_01_LOD_2.mesh" materials: [ marbleMaterial ] } Model { scale: Qt.vector3d(100, 100, 100); source: "meshes/marble_bust_01_LOD_3.mesh" materials: [ marbleMaterial ] } }
对于此代码,这是一个定义示意图,其中指出了如何使用距离列表来定义不同细节级别之间的边界,以及如何使用 fadeDistance 属性来定义交叉渐变过渡。
