Modbus 服务器

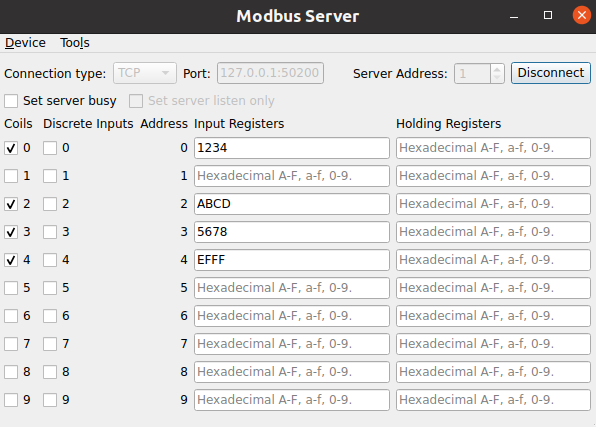

该示例实现了一个 Modbus 服务器应用程序。
该示例充当 Modbus 服务器。它接收标准 Modbus 请求,根据请求调整其内部状态,并作出相应的响应。
该示例必须与Modbus 客户端示例结合使用。该示例应在 Modbus 客户端示例启动前启动并进入监听状态。这两个示例之间的后续交互使用 Modbus 协议。
本示例中使用的关键类:
创建 QModbusServer
执行任何通信都需要QModbusServer 的实例。根据指定的连接类型,示例可以实例化QModbusRtuSerialServer (用于串行通信)或QModbusTcpServer (用于基于 TCP 的通信)。
auto type = static_cast<ModbusConnection>(index); if (type == Serial) { #if QT_CONFIG(modbus_serialport) modbusDevice = new QModbusRtuSerialServer(this); // Try to fill in the first available serial port name if the line edit // is empty, or contains a url (assume that ':' is only a part of url). const auto ports = QSerialPortInfo::availablePorts(); const auto currentText = ui->portEdit->text(); if (!ports.isEmpty() && (currentText.isEmpty() || currentText.contains(u':'))) ui->portEdit->setText(ports.front().portName()); #endif } else if (type == Tcp) { modbusDevice = new QModbusTcpServer(this); const QUrl currentUrl = QUrl::fromUserInput(ui->portEdit->text()); // Check if we already have <ip address>:<port> if (currentUrl.port() <= 0) ui->portEdit->setText(QLatin1String("127.0.0.1:50200")); }
服务器创建后,将使用QModbusServer::setMap() 方法设置寄存器映射。客户端应用程序使用该寄存器映射读写服务器数据。
QModbusDataUnitMap reg; reg.insert(QModbusDataUnit::Coils, { QModbusDataUnit::Coils, 0, 10 }); reg.insert(QModbusDataUnit::DiscreteInputs, { QModbusDataUnit::DiscreteInputs, 0, 10 }); reg.insert(QModbusDataUnit::InputRegisters, { QModbusDataUnit::InputRegisters, 0, 10 }); reg.insert(QModbusDataUnit::HoldingRegisters, { QModbusDataUnit::HoldingRegisters, 0, 10 }); modbusDevice->setMap(reg);
然后指定通信参数和服务器地址。通信参数取决于通信类型:
if (static_cast<ModbusConnection>(ui->connectType->currentIndex()) == Serial) { modbusDevice->setConnectionParameter(QModbusDevice::SerialPortNameParameter, ui->portEdit->text()); #if QT_CONFIG(modbus_serialport) modbusDevice->setConnectionParameter(QModbusDevice::SerialParityParameter, m_settingsDialog->settings().parity); modbusDevice->setConnectionParameter(QModbusDevice::SerialBaudRateParameter, m_settingsDialog->settings().baud); modbusDevice->setConnectionParameter(QModbusDevice::SerialDataBitsParameter, m_settingsDialog->settings().dataBits); modbusDevice->setConnectionParameter(QModbusDevice::SerialStopBitsParameter, m_settingsDialog->settings().stopBits); #endif } else { const QUrl url = QUrl::fromUserInput(ui->portEdit->text()); modbusDevice->setConnectionParameter(QModbusDevice::NetworkPortParameter, url.port()); modbusDevice->setConnectionParameter(QModbusDevice::NetworkAddressParameter, url.host()); } modbusDevice->setServerAddress(ui->serverEdit->text().toInt());
创建服务器并指定所有参数后,使用QModbusServer::connectDevice() 连接到 Modbus 网络。
更改本地值
该示例允许使用提供的组合框或行编辑更改所有支持的register types 的值。用户界面中的值更新后,QModbusServer::setData() 方法将用于更新服务器上的实际值:
void MainWindow::bitChanged(int id, QModbusDataUnit::RegisterType table, bool value) { if (!modbusDevice) return; if (!modbusDevice->setData(table, quint16(id), value)) statusBar()->showMessage(tr("Could not set data: ") + modbusDevice->errorString(), 5000); } void MainWindow::setRegister(const QString &value) { if (!modbusDevice) return; const QString objectName = QObject::sender()->objectName(); if (registers.contains(objectName)) { bool ok = true; const quint16 id = quint16(QObject::sender()->property("ID").toUInt()); if (objectName.startsWith(QStringLiteral("inReg"))) { const auto uval = value.toUShort(&ok, 16); if (ok) ok = modbusDevice->setData(QModbusDataUnit::InputRegisters, id, uval); } else if (objectName.startsWith(QStringLiteral("holdReg"))) { const auto uval = value.toUShort(&ok, 16); if (ok) ok = modbusDevice->setData(QModbusDataUnit::HoldingRegisters, id, uval); } if (!ok) statusBar()->showMessage(tr("Could not set register: ") + modbusDevice->errorString(), 5000); } }
处理远程写入
Modbus 客户端可以通过发送写入请求更新Coils 和HoldingRegisters 。一旦服务器端使用此类请求更新了值,就会发出QModbusServer::dataWritten() 信号。
connect(modbusDevice, &QModbusServer::dataWritten, this, &MainWindow::updateWidgets);
Modbus 服务器示例连接到该信号,提取更新值并相应更新用户界面:
void MainWindow::updateWidgets(QModbusDataUnit::RegisterType table, int address, int size) { for (int i = 0; i < size; ++i) { quint16 value; QString text; switch (table) { case QModbusDataUnit::Coils: modbusDevice->data(QModbusDataUnit::Coils, quint16(address + i), &value); coilButtons.button(address + i)->setChecked(value); break; case QModbusDataUnit::HoldingRegisters: modbusDevice->data(QModbusDataUnit::HoldingRegisters, quint16(address + i), &value); registers.value(QStringLiteral("holdReg_%1").arg(address + i))->setText(text .setNum(value, 16)); break; default: break; } } }
运行示例
运行示例 Qt Creator,打开Welcome 模式并从Examples 中选择示例。更多信息,请参阅Qt Creator: 教程:构建并运行。
