BoxPlotSeries QML Type

Muestra los datos en diagramas de caja y barbas. Más...

Import Statement: import QtCharts 2.12
In C++: QBoxPlotSeries
Inherits:

AbstractSeries

Status: Deprecated

Este tipo está obsoleto. Recomendamos encarecidamente no utilizarlo en código nuevo.

Propiedades

Señales

Métodos

  • void append(BoxSet box)
  • void append(string label, VariantList values)
  • BoxSet at(int index)
  • void clear()
  • void insert(int index, string label, VariantList values)
  • void remove(QBoxSet boxset)

Descripción detallada

Una serie de diagramas de caja actúa como contenedor de los elementos de los diagramas de caja y bigotes. Los elementos de varias series se agrupan en categorías según su valor de índice.

La clase ` BarCategoryAxis ` se utiliza para añadir las categorías al eje del gráfico. Las etiquetas de categoría deben ser únicas. Si se define la misma etiqueta de categoría para varios elementos de diagramas de caja y bigotes, solo se dibuja el primero.

El siguiente fragmento de código QML muestra cómo crear un gráfico de caja y bigotes sencillo:

import QtQuick 2.0
import QtCharts 2.0

ChartView {
    title: "Box Plot series"
    width: 400
    height: 300
    theme: ChartView.ChartThemeBrownSand
    legend.alignment: Qt.AlignBottom

    BoxPlotSeries {
        id: plotSeries
        name: "Income"
        BoxSet { label: "Jan"; values: [3, 4, 5.1, 6.2, 8.5] }
        BoxSet { label: "Feb"; values: [5, 6, 7.5, 8.6, 11.8] }
        BoxSet { label: "Mar"; values: [3.2, 5, 5.7, 8, 9.2] }
        BoxSet { label: "Apr"; values: [3.8, 5, 6.4, 7, 8] }
        BoxSet { label: "May"; values: [4, 5, 5.2, 6, 7] }
    }
}

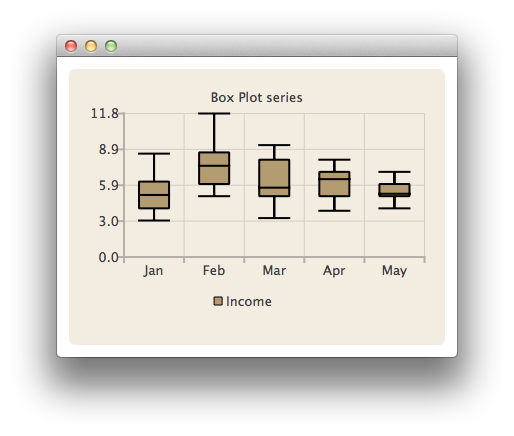

Captura de pantalla en la que se muestra un gráfico de caja que representa los ingresos a lo largo de cinco meses, de enero a mayo


Véase también BoxSet y BarCategoryAxis.

Documentación de propiedades

axisX : AbstractAxis

El eje x utilizado para la serie. Si no se definen ni «axisX» ni « axisXTop », se crea un «BarCategoryAxis» para la serie.

Véase también axisXTop.

axisXTop : AbstractAxis

El eje X utilizado para la serie, dibujado sobre la vista del gráfico.

Nota: Solopuedes especificar axisX o axisXTop, pero no ambos.

Véase también ` axisX`.

axisY : AbstractAxis

El eje Y utilizado para la serie. Si no se definen ni «axisY» ni « axisYRight », se crea un «ValueAxis» para la serie.

Véase también axisYRight.

axisYRight : AbstractAxis

El eje Y utilizado para la serie, trazado a la derecha en la vista del gráfico.

Nota: Solose puede especificar « axisY » o «axisYRight», pero no ambos.

Véase también « axisY ».

boxOutlineVisible : bool

La visibilidad del contorno del cuadro.

boxWidth : real

La anchura del elemento en el gráfico de caja y barbas. El valor indica la anchura relativa del elemento dentro de su categoría. El valor puede estar comprendido entre 0,0 y 1,0. Los valores negativos se sustituyen por 0,0 y los valores superiores a 1,0 se sustituyen por 1,0.

brushFilename : string

El nombre del archivo utilizado como pincel para la serie.

count : int [read-only]

El número de elementos representados mediante diagramas de caja y bigotes en una serie de diagramas de caja.

Documentación de Signal

boxsetsAdded(list sets)

Esta señal se emite cuando se añaden a la serie los elementos de diagramas de caja y bigotes especificados por sets.

El controlador de señales correspondiente es onBoxsetsAdded().

Nota: El controlador correspondiente es ` onBoxsetsAdded`.

boxsetsRemoved(list sets)

Esta señal se emite cuando se eliminan de la serie los elementos de diagramas de caja y bigotes especificados por sets.

El gestor de señales correspondiente es onBoxsetsRemoved().

Nota: El controlador correspondiente es onBoxsetsRemoved.

clicked(BoxSet boxset)

Esta señal se emite cuando el usuario hace clic en el elemento de diagrama de caja y bigotes especificado por boxset en el gráfico.

El controlador de señales correspondiente es onClicked().

Nota: El controlador correspondiente es onClicked.

doubleClicked(BoxSet boxset)

Esta señal se emite cuando el usuario hace doble clic en el elemento de diagrama de caja y bigotes especificado por boxset en el gráfico.

El controlador de señales correspondiente es onDoubleClicked().

Nota: El controlador correspondiente es onDoubleClicked.

hovered(bool status, BoxSet boxset)

Esta señal se emite cuando se pasa el ratón por encima del elemento de gráfico de caja y bigotes especificado por boxset en el gráfico. Cuando el ratón se desplaza sobre el elemento, status cambia a true, y cuando el ratón se aleja de nuevo, cambia a false.

El controlador de señales correspondiente es onHovered().

Nota: El controlador correspondiente es onHovered.

pressed(BoxSet boxset)

Esta señal se emite cuando el usuario pulsa el botón « boxset » en el gráfico.

El controlador de señales correspondiente es « onPressed ».

Nota: El controlador correspondiente es « onPressed ».

released(BoxSet boxset)

Esta señal se emite cuando el usuario suelta el botón del ratón sobre el elemento de gráfico de caja y bigotes especificado por boxset en el gráfico.

El controlador de señales correspondiente es onReleased().

Nota: El controlador correspondiente es onReleased.

Documentación del método

void append(BoxSet box)

Añade a la serie el elemento de diagramas de caja y bigotes especificado por ` box `.

void append(string label, VariantList values)

Añade a la serie un nuevo elemento de diagrama de caja y bigotes con la etiqueta especificada en « label » y los valores especificados en « values ».

BoxSet at(int index)

Devuelve el elemento de caja y bigotes situado en la posición especificada por ` index`.

void clear()

Elimina todos los elementos de tipo «caja y bigotes» de la serie y los borra de forma permanente.

void insert(int index, string label, VariantList values)

Inserta un nuevo elemento de diagrama de caja y bigotes con la etiqueta especificada en « label » y los valores especificados en « values » en la serie, en la posición especificada en « index ».

void remove(QBoxSet boxset)

Elimina de la serie el elemento de caja y bigotes especificado por ` boxset `.
