Qt Quick 3D - Ejemplo de mapas de sombras en cascada

Muestra los mapas de sombras en cascada.

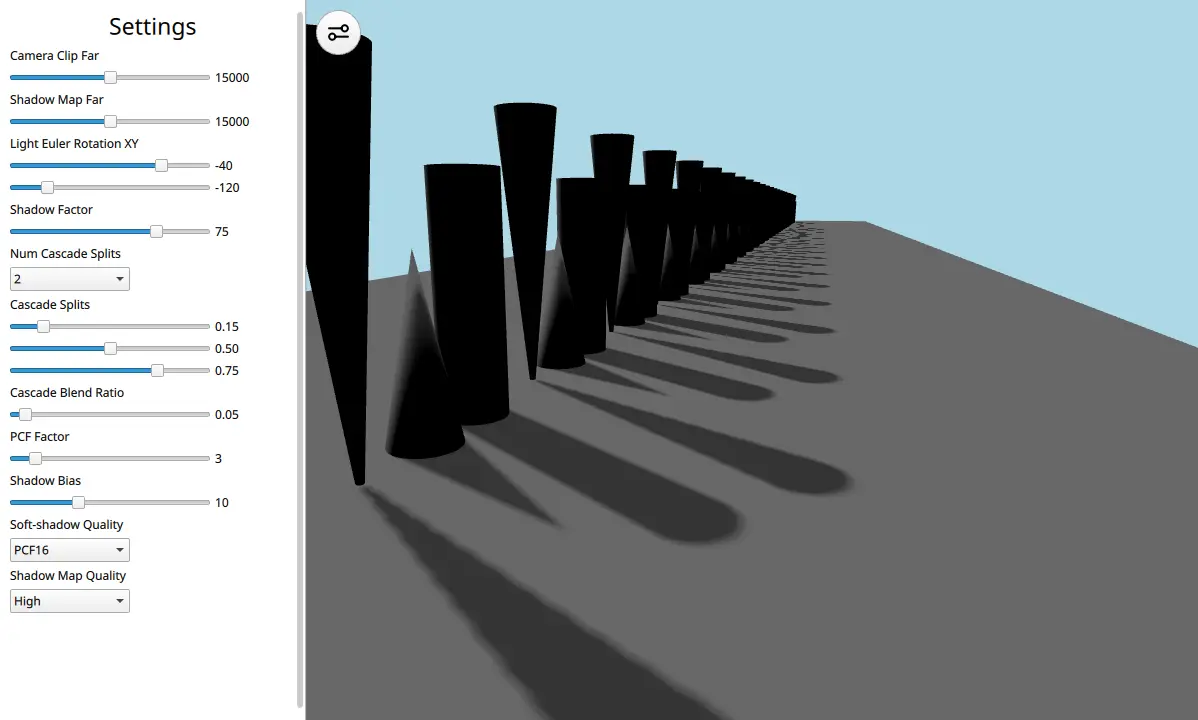

Fila de conos y cilindros negros que proyectan largas sombras, con el panel de configuración de mapas de sombras en cascada

Este ejemplo muestra cómo utilizar un « DirectionalLight » con mapas de sombras en cascada.

Echemos un vistazo al código QML de la escena:

View3D {
    id: view
    x: settings.viewX
    y: 0
    width: parent.width - settings.viewX
    height: parent.height
    camera: camera
    environment: SceneEnvironment {
        clearColor: "lightblue"
        backgroundMode: SceneEnvironment.Color
        antialiasingMode: SceneEnvironment.MSAA
        antialiasingQuality: SceneEnvironment.High
    }

    PerspectiveCamera {
        id: camera
        position: Qt.vector3d(458, 300, 515)
        eulerRotation: Qt.vector3d(-14, 19, 0)
        clipFar: settings.clipFar
    }

    DirectionalLight {
        visible: true
        castsShadow: true
        shadowFactor: settings.shadowFactor
        eulerRotation: settings.eulerRotation
        csmSplit1: settings.csmSplit1
        csmSplit2: settings.csmSplit2
        csmSplit3: settings.csmSplit3
        csmNumSplits: settings.csmNumSplits
        shadowMapQuality: settings.shadowMapQuality
        csmBlendRatio: settings.csmBlendRatio
        shadowBias: settings.shadowBias
        pcfFactor: settings.pcfFactor
        softShadowQuality: settings.softShadowQuality
        shadowMapFar: settings.shadowMapFar
        lockShadowmapTexels: settings.lockShadowmapTexels
    }

    Model {
        id: ground
        source: "#Cube"
        scale: Qt.vector3d(25, 0.01, 135)
        z: -5500
        materials: PrincipledMaterial {
            baseColor: "gray"
        }
        castsShadows: false
    }

    Node {
        id: shapeSpawner
        Component.onCompleted: {
            var conesAndCylinderTrio = Qt.createComponent("ConesAndCylinderTrio.qml")
            var z_pos = 0
            for (var i = 0; i < 25; i++) {
                conesAndCylinderTrio.incubateObject(shapeSpawner, {
                                                    "z_positions": [
                                                            z_pos,
                                                            z_pos - 125,
                                                            z_pos - 250
                                                        ]})
                z_pos -= 450
            }
        }
    }

    MouseArea {
        anchors.fill: parent
        acceptedButtons: Qt.LeftButton
        propagateComposedEvents: true
        onClicked: {
            settings.drawerVisible = false
            wasd.forceActiveFocus() // focus WASD controller for keyboard input
        }
    }
}

La escena consta de un « DirectionalLight », un « PerspectiveCamera », un suelo « Model » y una larga matriz de conos y cilindros « Model». Esta larga matriz se ha dispuesto así para mostrar cómo las cascadas pueden ayudar a aumentar la fidelidad gráfica de la escena. Con un solo mapa de sombras se producirían artefactos, pero con las cascadas estos se pueden subsanar. El « DirectionalLight » contiene numerosas propiedades que se pueden ajustar a través de un panel de configuración en la interfaz de usuario.

Se recomienda al lector que consulte el artículo sobre mapeado de sombras para obtener más información sobre las diferentes propiedades y que pruebe el ejemplo para ver cómo interactúan.

Proyecto de ejemplo en code.qt.io
