BoxPlotSeries QML Type

Affiche les données sous forme de diagrammes en boîte à moustaches. En savoir plus...

Ce type est obsolète. Nous déconseillons fortement de l'utiliser dans du nouveau code.

• Liste de tous les membres, y compris les membres hérités

Propriétés

• axisX : AbstractAxis
• axisXTop : AbstractAxis
• axisY : AbstractAxis
• axisYRight : AbstractAxis
• boxOutlineVisible : bool
• boxWidth : real
• brushFilename : string
• count : int

Signaux

• boxsetsAdded(list sets)
• boxsetsRemoved(list sets)
• clicked(BoxSet boxset)
• doubleClicked(BoxSet boxset)
• hovered(bool status, BoxSet boxset)
• pressed(BoxSet boxset)
• released(BoxSet boxset)

Méthodes

• void append(BoxSet box)
• void append(string label, VariantList values)
• BoxSet at(int index)
• void clear()
• void insert(int index, string label, VariantList values)
• void remove(QBoxSet boxset)

Description détaillée

Une série de diagrammes en boîte sert de conteneur pour les éléments des diagrammes en boîte à moustaches. Les éléments provenant de plusieurs séries sont regroupés en catégories en fonction de leur valeur d'indice.

La classe ` BarCategoryAxis ` permet d’ajouter les catégories à l’axe du graphique. Les libellés de catégorie doivent être uniques. Si le même libellé de catégorie est défini pour plusieurs éléments de diagramme en boîte et à moustaches, seul le premier est affiché.

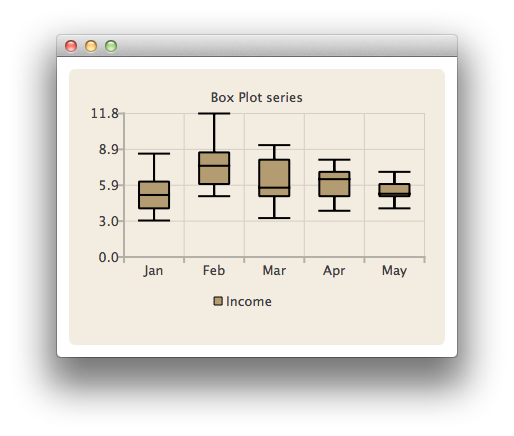

L'extrait de code QML suivant montre comment créer un graphique à boîtes et moustaches simple :

import QtQuick 2.0
import QtCharts 2.0

ChartView {
    title: "Box Plot series"
    width: 400
    height: 300
    theme: ChartView.ChartThemeBrownSand
    legend.alignment: Qt.AlignBottom

    BoxPlotSeries {
        id: plotSeries
        name: "Income"
        BoxSet { label: "Jan"; values: [3, 4, 5.1, 6.2, 8.5] }
        BoxSet { label: "Feb"; values: [5, 6, 7.5, 8.6, 11.8] }
        BoxSet { label: "Mar"; values: [3.2, 5, 5.7, 8, 9.2] }
        BoxSet { label: "Apr"; values: [3.8, 5, 6.4, 7, 8] }
        BoxSet { label: "May"; values: [4, 5, 5.2, 6, 7] }
    }
}

Voir également BoxSet et BarCategoryAxis.

Documentation sur les propriétés

axisX : AbstractAxis

L'axe des x utilisé pour la série. Si vous ne définissez ni axisX ni axisXTop, un BarCategoryAxis est créé pour la série.

Voir également axisXTop.

axisXTop : AbstractAxis

L'axe des x utilisé pour la série, tracé par-dessus la vue du graphique.

Voir également axisX.

axisY : AbstractAxis

L'axe des y utilisé pour la série. Si vous ne définissez ni axisY ni axisYRight, un ValueAxis est créé pour la série.

Voir également axisYRight.

axisYRight : AbstractAxis

L'axe des y utilisé pour la série, tracé vers la droite dans la vue graphique.

Voir également axisY.

boxOutlineVisible : bool

La visibilité du contour de la boîte.

boxWidth : real

Largeur de l'élément dans le graphique en boîte à moustaches. Cette valeur indique la largeur relative de l'élément au sein de sa catégorie. Elle peut être comprise entre 0,0 et 1,0. Les valeurs négatives sont remplacées par 0,0 et celles supérieures à 1,0 sont remplacées par 1,0.

brushFilename : string

Le nom du fichier utilisé comme pinceau pour la série.

count : int [read-only]

Nombre d'éléments représentés par des diagrammes en boîte et à barbes dans une série de diagrammes en boîte.

Documentation Signal

boxsetsAdded(list sets)

Ce signal est émis lorsque les éléments de type « boîte à moustaches » spécifiés par sets sont ajoutés à la série.

Le gestionnaire de signal correspondant est onBoxsetsAdded().

boxsetsRemoved(list sets)

Ce signal est émis lorsque les éléments « box-and-whiskers » spécifiés par sets sont supprimés de la série.

Le gestionnaire de signal correspondant est onBoxsetsRemoved().

clicked(BoxSet boxset)

Ce signal est émis lorsque l'utilisateur clique sur l'élément « boîte à moustaches » spécifié par boxset dans le graphique.

Le gestionnaire de signal correspondant est onClicked().

doubleClicked(BoxSet boxset)

Ce signal est émis lorsque l'utilisateur double-clique sur l'élément « boîte à moustaches » spécifié par boxset dans le graphique.

Le gestionnaire de signal correspondant est onDoubleClicked().

hovered(bool status, BoxSet boxset)

Ce signal est émis lorsqu’on passe la souris sur l’élément « boîte à moustaches » spécifié par boxset dans le graphique. Lorsque la souris passe sur l’élément, status devient true, et lorsque la souris s’en éloigne, il redevient false.

Le gestionnaire de signal correspondant est onHovered().

pressed(BoxSet boxset)

Ce signal est émis lorsque l'utilisateur clique sur le bouton « boxset » du graphique.

Le gestionnaire de signal correspondant est onPressed.

released(BoxSet boxset)

Ce signal est émis lorsque l'utilisateur relâche le bouton de la souris sur l'élément « boîte à moustaches » spécifié par boxset dans le graphique.

Le gestionnaire de signal correspondant est onReleased().

Documentation de la méthode

void append(BoxSet box)

Ajoute à la série l'élément de type « boîte à moustaches » spécifié par ` box `.

void append(string label, VariantList values)

Ajoute à la série un nouvel élément de type « boîte à moustaches » avec le libellé spécifié par label et les valeurs spécifiées par values.

BoxSet at(int index)

Renvoie l'élément « boîte à moustaches » situé à la position spécifiée par ` index`.

void clear()

Supprime tous les éléments de type « boîte à moustaches » de la série et les efface définitivement.

void insert(int index, string label, VariantList values)

Insère un nouvel élément de type « boîte à moustaches » avec le libellé spécifié par ` label ` et les valeurs spécifiées par ` values ` dans la série, à la position indiquée par ` index`.

void remove(QBoxSet boxset)

Supprime de la série l'élément « boîte et moustaches » spécifié par ` boxset `.
