Qt Quick 3D - Exemple de matériau basé sur des principes

Cet exemple sert de documentation interactive sur l'utilisation de « PrincipledMaterial ». Chaque propriété de « PrincipledMaterial » est accompagnée d'une explication sur son utilisation ainsi que d'une méthode permettant d'expérimenter le réglage de chaque propriété.

Utilisation

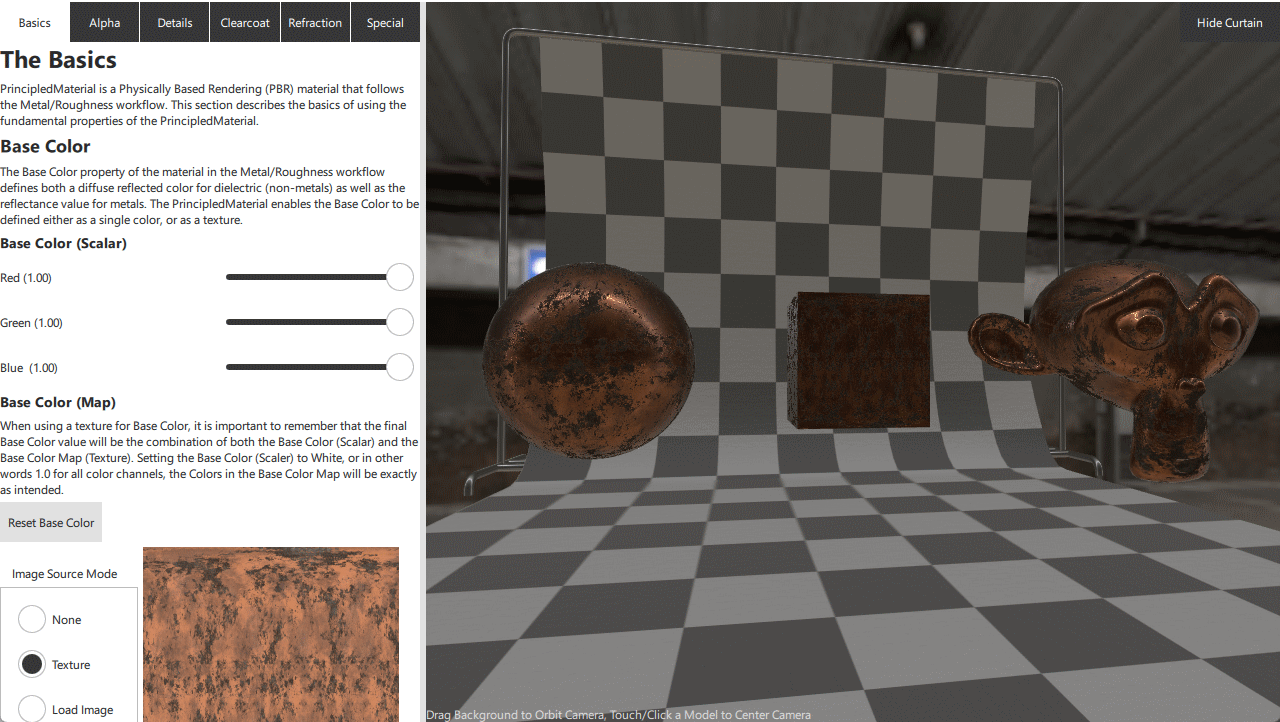

Cet exemple est divisé en deux vues : la documentation interactive et les commandes à gauche, et la visionneuse 3D à droite. La visionneuse 3D est interactive et permet de faire pivoter la caméra autour du modèle cible. Pour recentrer la vue sur un modèle particulier, il suffit de toucher ou de cliquer sur le modèle souhaité. La séparation entre les deux vues est redimensionnable en faisant glisser la barre située entre les deux vues.

L'exemple est divisé en plusieurs sections qui regroupent les différentes fonctionnalités d'PrincipledMaterial en blocs faciles à gérer. Chaque section est accessible en cliquant sur les onglets situés en haut de la zone d'explication.

SpecularGlossyMaterial

En plus de présenter le workflow PBR « Metalness/Roughness » fourni par PrincipledMaterial, il est possible de basculer vers le workflow « Specular/Glossy » qui utilise le module « SpecularGlossyMaterial ». Pour ce faire, il suffit d’activer l’option correspondante dans la section « Basics ».

Chargeur de ressources

La nature plus complexe de cet exemple permet également de démontrer l’utilisation du composant ResourceLoader. Lorsqu’un modèle n’est plus visible dans la scène, toutes les ressources associées à ce modèle sont libérées par Qt Quick 3D (à condition qu’aucune de ces ressources ne soit utilisée par d’autres modèles de la scène). Dans cet exemple, il est possible de masquer le modèle de rideau, ce qui libérerait 2 maillages et 2 textures de la mémoire du GPU. Cependant, la prochaine fois que le rideau sera rendu visible, ces ressources devront être rechargées sur le GPU. Sur certains matériels, ce rechargement peut entraîner une baisse momentanée du taux de rafraîchissement ; pour atténuer ce phénomène, un composant « ResourceLoader » est utilisé à l’intérieur du composant « BackgroundCurtain ».

ResourceLoader {
    meshSources: [
        frame.source,
        curtain.source
    ]
    textures: [
        tilePatternTexture,
        curtainNormalTexture
    ]
}

Model {
    id: frame
    z: -1.95
    source: "meshes/frame.mesh"

    PrincipledMaterial {
        id: frame_material
        baseColor: "#ffcccccc"
        metalness: 1
        roughness: 0.259091
        alphaMode: PrincipledMaterial.Opaque
    }
    materials: [
        frame_material
    ]
}
Model {
    id: curtain
    y: 3.02413
    z: 2.04922
    source: "meshes/curtain.mesh"

    PrincipledMaterial {
        id: curtain_material
        baseColorMap: Texture {
            id: tilePatternTexture
            source: "maps/tilepattern.png"
            generateMipmaps: true
            mipFilter: Texture.Linear
        }
        opacityChannel: Material.A
        roughness: 0.5
        normalMap: Texture {
            id: curtainNormalTexture
            source: "maps/curtain_normal.jpg"
            generateMipmaps: true
            mipFilter: Texture.Linear
        }
        cullMode: Material.NoCulling
        alphaMode: PrincipledMaterial.Opaque
    }
    materials: [
        curtain_material
    ]
}

Ici, les fichiers de maillage et les textures sont enregistrés à l’aide de la fonction ` ResourceLoader`. La fonction ` ResourceLoader ` garantit que toutes les ressources enregistrées seront toujours prêtes à l’emploi dans la mémoire du GPU ; ainsi, quelle que soit la visibilité du composant `BackgroundCurtain`, ses ressources seront conservées.

L’événement `ResourceLoaded` peut également être utilisé pour précharger des ressources, comme le montrent les maillages de points et de lignes sous l’onglet « Special ».

ResourceLoader {
    meshSources: [
        "meshes/logo_lines.mesh",
        "meshes/logo_points.mesh"
    ]
}

Ici, les attributs ` QUrl` des fichiers de maillage sont répertoriés directement. Les ressources n’ont pas besoin d’être associées à un modèle pour être utilisées par un ` ResourceLoader`.

Exemple de projet sur code.qt.io
