Qt Quick 3D - 天空材质示例

本示例展示了如何使用SkyMaterial 渲染过程化天空，并将生成的立方贴图用作场景中PBR材质的基于图像的照明（IBL）的光探针。

AdvancedSky 辅助组件是SkyMaterial 的子类，它实现了一种基于物理的大气散射模型，该模型遵循 Hillaire 的《一种可扩展且适用于制作的天空与大气渲染技术》（2020），支持配置气溶胶、臭氧、视点高度以及基于光线追踪的体积云。

场景设置

该应用程序使用ApplicationWindow ，并以View3D 填充窗口。设置面板覆盖在左侧边缘，点击切换按钮时会滑入或滑出。相关的QtQuick3D 导入内容如下：

import QtQuick
import QtQuick.Controls

import QtQuick3D
import QtQuick3D.Helpers

定义天空材质

AdvancedSky 该材质在View3D 内部声明，因此与skyLight 共享同一Node （即太阳）：

AdvancedSky {
    id: advancedSky
    skyLight: sun
}

AdvancedSky 是定义在AdvancedSky.qml 中的SkyMaterial 子类。其QML属性会自动作为uniform变量传递给片段着色器。

基于图像的照明

将天空材质分配给SceneEnvironment::skyMaterial 时，会将程序渲染的立方体贴图同时用作可见背景，以及场景中 PBR 材质的基于图像的照明光源：

environment: SceneEnvironment {
    backgroundMode: SceneEnvironment.SkyMaterial
    skyMaterial: advancedSky
    probeExposure: 0.25
    tonemapMode: SceneEnvironment.TonemapModeAces
}

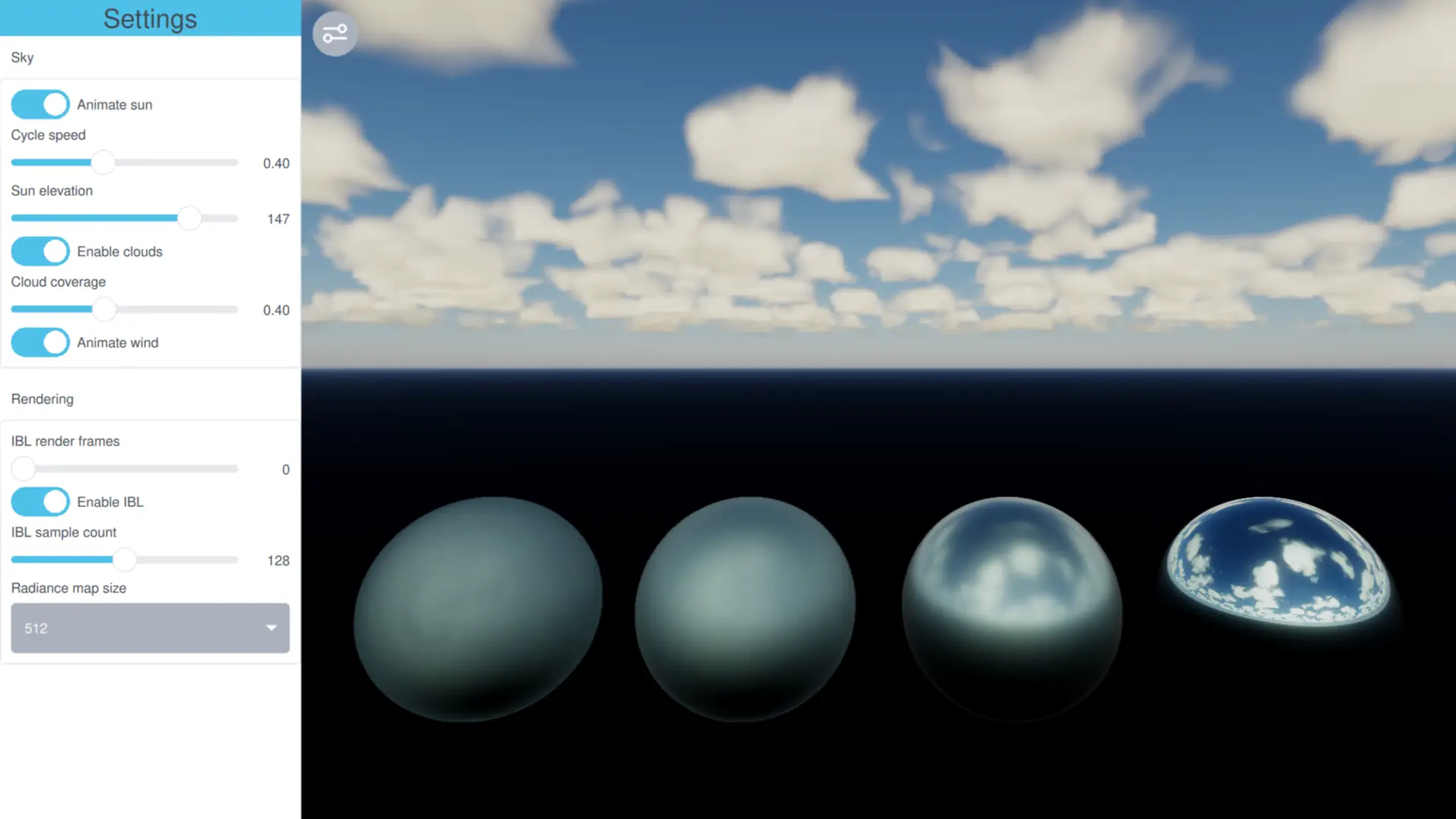

演示中的最光滑球体几乎完美地反射了过程生成天空；而表面较粗糙的球体则显示出逐渐模糊的反射效果，这是由SkyMaterial 对过程生成立方贴图应用的 GGX 预滤波链所产生的。

选择天空的渲染方式

skyboxMode 该选项决定SkyMaterial 为可见背景生成的内容，与用于反射的 IBL 立方体独立：

• SkyMaterial.Cubemap 该选项会采样辐射度立方贴图（即基于图像的照明所用的同一立方贴图），因此对于静态天空，立方贴图仅需渲染一次，之后每帧只需低成本采样。背景锐度受radianceMapSize 的限制。当仅摄像机移动时，这是每帧开销最低的方案。
• ScreenSpace 模式每帧直接在屏幕上评估天空着色器——每轴分辨率为全分辨率、半分辨率或四分之一分辨率。它们将可见背景与IBL立方体解耦，在动态条件下（如移动的太阳、动画体素云）提供清晰的天空，但代价是每帧都需要渲染。较低的缩放比例以锐度换取速度。

在设置面板中切换“天空盒模式”下拉菜单，即可实时比较各种选项：立方贴图模式虽然计算成本较低，但在太阳和云层移动时画面会变模糊；而屏幕空间模式则能清晰追踪每一处变化。

帧预算管理

iblRenderFrames 将IBL预滤波器分布在多个帧中：相同的总iblSampleCount 值会以增量方式进行积分，每帧处理一个切片，直至收敛。默认值0 会在单帧内同时执行采样累积、归一化和辐照度计算。将该值设得更高可摊销预滤波器的开销，在IBL采样数量较高时保持场景响应灵敏。

太阳动画

当“动画太阳”开关开启时，FrameAnimation 会驱动太阳在地平线上来回移动。太阳位置的每次变化都会使IBL累加器失效，但只要将iblRenderFrames 设置得当，预滤波开销就会分散到各个帧中，从而避免任何单帧承担全部开销。

FrameAnimation {
    id: sunAnimator
    running: settingsPane.animateSun

    property real t: 0
    property real lastT: 0
    property int direction: 1

    onTriggered: {
        const min = -180
        const max = 0
        lastT = t
        t += direction * frameTime * settingsPane.sunSweepSpeed
        sun.eulerRotation.x = min + (Math.sin(t) * 0.5 + 0.5) * (max - min)
    }

    function updatePhaseFromSun() {
        const min = -180
        const max = 0
        let norm = Math.max(0.0, Math.min(1.0, (sun.eulerRotation.x - min) / (max - min)))
        t = Math.asin(norm * 2.0 - 1.0)
        direction = lastT < t ? 1 : -1
    }
}

设置面板

设置面板会滑动覆盖View3D ，可通过视口左上角的按钮进行切换。该面板分为两组。

天空

用于控制天空外观和云层。

• 动画太阳— 在地平线上运行来回扫过的太阳动画。
• 循环速度— 太阳动画的扫过速度。
• 太阳高度角— 手动设置的太阳位置（以度为单位，0° = 黎明，90° = 正午，180° = 黄昏）。
• 启用云层— 切换基于光线追踪的体积云。
• 云覆盖率— 云层覆盖天空的比例（0 = 晴空，1 = 阴天）。
• 动画风— 每帧漂移云纹理，持续清空 IBL 累加器 — 这是对帧预算控制的有用压力测试。

渲染

这些控件直接映射到SkyMaterial 基类的属性。

• 天空盒模式— 参见skyboxMode 。
• IBL 渲染帧— 参见iblRenderFrames 。
• 启用 IBL—— 参见enableIBL 。
• IBL 采样数— 参见iblSampleCount 。
• 辐射图大小— 参见radianceMapSize 。

相机支持标准的WasdController 导航方式——使用 W/A/S/D 键配合鼠标拖拽进行环视。点击视口可将其设为键盘焦点。

示例项目 @ code.qt.io
