Qt Quick 3D - 用户通行证示例
演示如何在Qt Quick 3D 中创建自定义渲染通道。
}

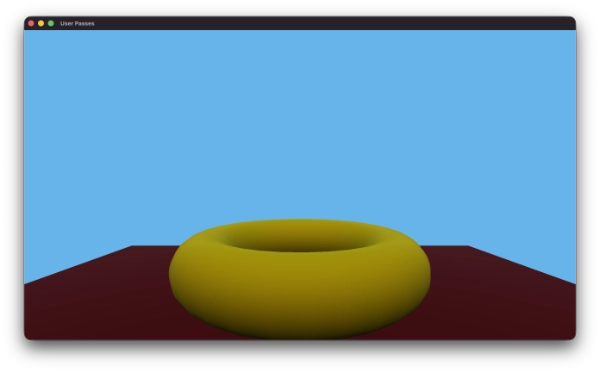

“用户渲染通道”示例演示了如何在Qt Quick 3D 中创建自定义渲染通道。该示例通过多个用户定义的渲染通道实现了延迟光照渲染管线，并展示了如何处理完整的渲染序列：不透明几何体、天空盒、嵌入场景中的2D元素以及透明几何体。
禁用内部渲染通道
默认情况下，Qt Quick 3D 使用一组内部渲染通道来渲染 3D 场景。有时，您可能希望禁用这些内部渲染通道，并使用用户定义的渲染通道来实现自己的渲染管线。
要禁用内部渲染通道，请将View3D 的renderOverrides 属性设置为View3D.DisableInternalPasses 。
View3D {
id: view3D
anchors.fill: parent
renderOverrides: View3D.DisableInternalPasses
environment: ExtendedSceneEnvironment {
lightProbe: Texture {
textureData: ProceduralSkyTextureData {
}
}
backgroundMode: SceneEnvironment.SkyBox
}如果禁用了内部渲染通道，您需要提供主颜色通道的结果，以便View3D 能够在屏幕上显示任何内容。
几何缓冲区渲染通道
在此示例中，第一个自定义渲染通道是一个几何缓冲区（G-buffer）通道，它将场景几何体渲染到多个渲染目标中，并在每个目标中存储不同的材质属性。提供的示例是Qt Quick 3D 材质所提供完整材质属性的子集，重点在于实现基本延迟照明所需的属性。
我们的RenderPass 定义在GBufferPass.qml 中：
RenderPass {
id: gbufferPass
clearColor: Qt.rgba(0.0, 0.0, 0.0, 0.0)
property alias layerMask: filter.layerMask
required property RenderPassTexture depthTexture
RenderPassTexture {
id: gbuffer0
format: RenderPassTexture.RGBA16F
// rgb: baseColor (linear), a: metalness
}
RenderPassTexture {
id: gbuffer1
format: RenderPassTexture.RGBA16F
// rgb: normal, a: roughness
}
RenderPassTexture {
id: gbuffer2
format: RenderPassTexture.RGBA16F
// rgb: emissive, a: ao/spare
}
commands: [
ColorAttachment { target: gbuffer0; name: "GBUFFER0" },
ColorAttachment { target: gbuffer1; name: "GBUFFER1" },
ColorAttachment { target: gbuffer2; name: "GBUFFER2" },
DepthTextureAttachment { target: gbufferPass.depthTexture },
RenderablesFilter {
id: filter
renderableTypes: RenderablesFilter.Opaque
}
]
materialMode: RenderPass.AugmentMaterial
augmentShader: "gbuffer_augment.glsl"
}它定义了 3 个颜色附件和 1 个深度附件。该渲染通道需要 3 张纹理，这些纹理在RenderPass 中被定义为RenderPassTexture 对象。这 3 张 RenderPassTextures 将作为该渲染通道颜色附件的目标，而深度附件则使用来自渲染通道外部的深度纹理。
RenderPass 本身设置为AugmentMaterial 模式，这意味着它将通过额外的着色器代码对渲染对象的材质进行增强。增强着色器位于gbuffer_augment.glsl 文件中，该文件将所需的材质属性输出到多个渲染目标中。
void MAIN_FRAGMENT_AUGMENT()
{
vec3 baseColor = BASE_COLOR.rgb;
float metalness = METALNESS;
float roughness = ROUGHNESS;
vec3 worldNormal = normalize(WORLD_NORMAL);
// GBuffer 0: albedo + metalness
GBUFFER0 = vec4(baseColor, metalness);
// GBuffer 1: normal (encoded to 0..1) + roughness
GBUFFER1 = vec4(worldNormal * 0.5 + 0.5, roughness);
// GBuffer 2: world position
GBUFFER2 = vec4(qt_varWorldPos, 1.0);
}此处展示了基础颜色、金属度、世界法线、粗糙度以及世界位置如何被存储到 G-缓冲区的 3 个颜色附件中。
要在渲染管道中实际使用 G-buffer 渲染阶段，我们需要在 `Main.qml` 中创建其实例，并提供所需的深度纹理：
RenderPassTexture {
id: mainDepthStencilTexture
format: RenderPassTexture.Depth24Stencil8
}
GBufferPass {
id: gbufferPass
layerMask: ContentLayer.Layer0 | ContentLayer.Layer1
depthTexture: mainDepthStencilTexture
}
RenderOutputProvider {
id: gbuffer0Provider
textureSource: RenderOutputProvider.UserPassTexture
renderPass: gbufferPass
attachmentSelector: RenderOutputProvider.Attachment0
}
RenderOutputProvider {
id: gbuffer1Provider
textureSource: RenderOutputProvider.UserPassTexture
renderPass: gbufferPass
attachmentSelector: RenderOutputProvider.Attachment1
}
RenderOutputProvider {
id: gbuffer2Provider
textureSource: RenderOutputProvider.UserPassTexture
renderPass: gbufferPass
attachmentSelector: RenderOutputProvider.Attachment2
}创建了三个RenderOutputProvider 实例，用于提供对渲染后G-buffer纹理的引用，这些纹理将在后续的光照通道中使用。
G-缓冲区渲染通道的layerMask 属性被设置为仅渲染位于ContentLayer.Layer0和ContentLayer.Layer1上的对象。这使我们能够通过相应地设置对象的layers 属性，来控制哪些对象会在G-缓冲区渲染通道中被渲染。
主颜色渲染通道和子渲染通道
本示例并非采用单一的扁平化渲染阶段，而是使用了一个复合渲染器（mainColorPass ），该渲染器拥有主颜色和深度纹理，并通过一系列SubRenderPass 子节点来协调所有渲染操作。
每个SubRenderPass 与外层渲染通道共享相同的渲染目标，并按顺序执行。这使得构建分层渲染管线变得非常简单，每个阶段都会在前一阶段结果的基础上进行叠加。
RenderPass {
id: mainColorPass
clearColor: "black"
// Preserve depth across SubRenderPasses so geometry depth is available
// when rendering the skybox, transparent objects, and 2D items.
renderTargetFlags: RenderPass.RenderTargetFlags.PreserveDepthStencilContents
commands: [
ColorAttachment {
target: mainColorTexture
},
DepthTextureAttachment {
target: mainDepthStencilTexture
},
RenderablesFilter {
// Nothing renders directly in the outer pass; all rendering
// is delegated to the SubRenderPasses below.
renderableTypes: RenderablesFilter.None
},
// 1. Deferred lighting: shade opaque geometry stored in the G-buffer.
SubRenderPass {
renderPass: RenderPass {
id: deferredLightingPass
materialMode: RenderPass.OriginalMaterial
commands: [
PipelineStateOverride {
// The full-screen quad must not write or test depth;
// geometry depth was already written by the G-buffer pass.
depthWriteEnabled: false
depthTestEnabled: false
},
RenderablesFilter { layerMask: ContentLayer.Layer13 }
]
}
},
// 2. Skybox: render the environment behind all scene geometry.
SubRenderPass {
renderPass: RenderPass {
id: skyboxPass
passMode: RenderPass.SkyboxPass
commands: [
PipelineStateOverride {
// The skybox is rendered "at infinity" so it must
// depth-test (to be hidden by geometry) but must not
// write depth.
depthTestEnabled: true
depthWriteEnabled: false
}
]
}
},
// 3. 2D items: render any Qt Quick Items embedded in the 3D scene.
SubRenderPass {
renderPass: RenderPass {
id: item2DPass
passMode: RenderPass.Item2DPass
}
},
// 4. Transparent objects: render blended geometry on top of everything else.
SubRenderPass {
renderPass: RenderPass {
id: transparentItemPass
materialMode: RenderPass.OriginalMaterial
commands: [
RenderablesFilter {
renderableTypes: RenderablesFilter.Transparent
layerMask: ContentLayer.Layer0 | ContentLayer.Layer1
},
PipelineStateOverride {
// Enable alpha blending and depth testing so transparent
// objects sort correctly against opaque geometry.
blendEnabled: true
depthTestEnabled: true
targetBlend0.enable: true
targetBlend0.srcColor: RenderTargetBlend.SrcAlpha
targetBlend0.dstColor: RenderTargetBlend.OneMinusSrcAlpha
targetBlend0.srcAlpha: RenderTargetBlend.One
targetBlend0.dstAlpha: RenderTargetBlend.OneMinusSrcAlpha
}
]
}
}
]
}外层渲染通道将renderableTypes:RenderablesFilter 设置为 .None，以确保在父级通道中不进行任何直接渲染——所有渲染任务均委托给子通道。PreserveDepthStencilContents 标志可确保G-缓冲区通道写入的深度值可供每个子通道使用。
延迟照明子通道
第一个子通道执行延迟光照计算。它渲染全屏的deferredLightingQuad 模型，该模型会采样G-buffer纹理并为每个像素计算光照。
Model {
id: deferredLightingQuad
layers: ContentLayer.Layer13
castsShadows: false
receivesShadows: false
geometry: PlaneGeometry {
// geometry doesn't matter, just need 4 verts
plane: PlaneGeometry.XY
}
materials: [
CustomMaterial {
id: lightingPassMaterial
property TextureInput gbuffer0: TextureInput {
enabled: true
texture: Texture {
textureProvider: gbuffer0Provider
}
}
property TextureInput gbuffer1: TextureInput {
enabled: true
texture: Texture {
textureProvider: gbuffer1Provider
}
}
property TextureInput gbuffer2: TextureInput {
enabled: true
texture: Texture {
textureProvider: gbuffer2Provider
}
}
shadingMode: CustomMaterial.Unshaded
fragmentShader: "lighting.frag"
vertexShader: "lighting.vert"
}
]
}该deferredLightingQuad 被放置在ContentLayer.Layer13 上，这样它对G-缓冲区渲染阶段不可见，仅由该子渲染阶段进行渲染。
PipelineStateOverride 会禁用该四边形的深度写入和深度测试。由于G-缓冲区渲染阶段已为场景几何体写入了正确的深度值，因此全屏四边形绝不能修改或测试深度。
天空盒子子渲染通道
第二个子渲染通道使用特殊的RenderPass.SkyboxPass 渲染模式来渲染场景环境的天空盒。Qt Quick 3D 会根据SceneEnvironment 中的lightProbe 和backgroundMode 设置来绘制天空盒几何体。
PipelineStateOverride 启用了深度测试，因此天空盒会正确地隐藏在场景几何体之后；同时禁用了深度写入，因为天空盒位于“无限远”处，绝不能遮挡几何体。
透明物体子渲染通道
透明物体无法存储在 G-缓冲区中，因为它们需要按从后到前的顺序进行混合。因此，它们会通过一个专用的子渲染通道，使用原始材质作为最后一步进行渲染。
场景中的透明圆锥声明如下：
Model {
id: cone
layers: ContentLayer.Layer1
source: "#Cone"
y: 100
materials: [
PrincipledMaterial {
baseColor: Qt.rgba(0.0, 1.0, 0.0, 0.5)
alphaMode: PrincipledMaterial.Blend
metalness: 0.0
roughness: 0.5
}
]
}透明子通道使用RenderablesFilter 来仅选择匹配图层上的透明渲染对象，并使用PipelineStateOverride 启用Alpha混合，同时保持深度测试有效，以确保透明物体相对于不透明几何体能正确排序。
透明物体必须在所有不透明渲染通道之后进行渲染，以确保在混合操作发生前深度缓冲区已完全填充。
3D 子通道中的 2D 对象
Qt Quick 3D 可利用Node 作为容器，将标准的Qt Quick 2D项嵌入3D场景中。若要将这些项纳入自定义渲染管线，请添加一个使用passMode 的子通道：RenderPass.Item2DPass。
Node {
x: -200
y: 100
Item {
anchors.centerIn: parent
ColumnLayout {
Button {
text: "Click Me!"
}
Rectangle {
color: "blue"
implicitWidth: 50
implicitHeight: 50
NumberAnimation on rotation {
from: 0
to: 360
duration: 4000
loops: Animation.Infinite
running: true
}
}
}
}
NumberAnimation on eulerRotation.y {
from: 0
to: 360
duration: 6000
loops: Animation.Infinite
running: true
}
}Item2DPass 模式会指示Qt Quick 3D 将所有作为3D节点子节点的Qt Quick 对象渲染到当前渲染目标中，并与现有的3D内容进行合成。
渲染到屏幕上
最后，为了将自定义渲染通道的结果显示在屏幕上，我们需要确保View3D 的主颜色纹理已更新为主颜色通道的结果。
SimpleQuadRenderer {
texture: Texture {
textureProvider: mainColorPassProvider
}
}
RenderPassTexture {
id: mainColorTexture
format: RenderPassTexture.RGBA16F
}
RenderOutputProvider {
id: mainColorPassProvider
textureSource: RenderOutputProvider.UserPassTexture
renderPass: mainColorPass
attachmentSelector: RenderOutputProvider.Attachment0
}SimpleQuadRenderer 用于将mainColorPass 生成的主颜色纹理复制到View3D 的帧缓冲区中。RenderOutputProvider 将mainColorPass 的第一个颜色附件作为纹理暴露出来，以便SimpleQuadRenderer 可以对其进行采样。
