Qt Quick 3D - XR 3D 交互示例

演示如何使用Qt Quick 3D XR 操作三维对象。

该示例展示了如何创建可移动和调整场景中 3D 物体大小的组件。它使用了与xr_input示例相同的光线选取策略。

控制器输入

在本示例中，我们创建了一个名为AimController 的可重用组件。该组件可执行光线选取来选择模型，并允许用户抓取所选模型并进行移动。

AimController 该组件定义了信号，允许我们实现自定义交互：

property Model hoveredObject: null
signal objectPressed(obj: Model, pos: vector3d, direction: vector3d)
signal moved(pos: vector3d, direction: vector3d)
signal released()
signal objectGrabbed(obj: Model)

小工具

我们定义了一个抽象组件XrGadget ，它有两个函数：handleControllerPress 和handleControllerMove 。在 C++ 中，这些函数是虚拟的。由于本示例完全是用 QML 实现的，因此我们使用了可在子组件中处理的信号。

例如，TranslateGadget 根据onMoved 信号沿小玩意的轴线移动受控对象：

onMoved: (pos, dir) => {
    let moveDirection = delta.normalized()
    let mapped_axis = controlledObject.mapDirectionToScene(axisDirection).normalized()
    let dot = mapped_axis.dotProduct(moveDirection)
    let offset = mapped_axis.times(delta.length() * dot)
    controlledObject.position = originalPos.plus(offset)
}

可重复使用的组件

我们将AimController 和小工具放在单独的子项目xr_shared 中，以便在未来的示例中重复使用。(xr_shared 还包括自由形式传送示例中的FreeformTeleporter 组件）。

将所有组件连接在一起

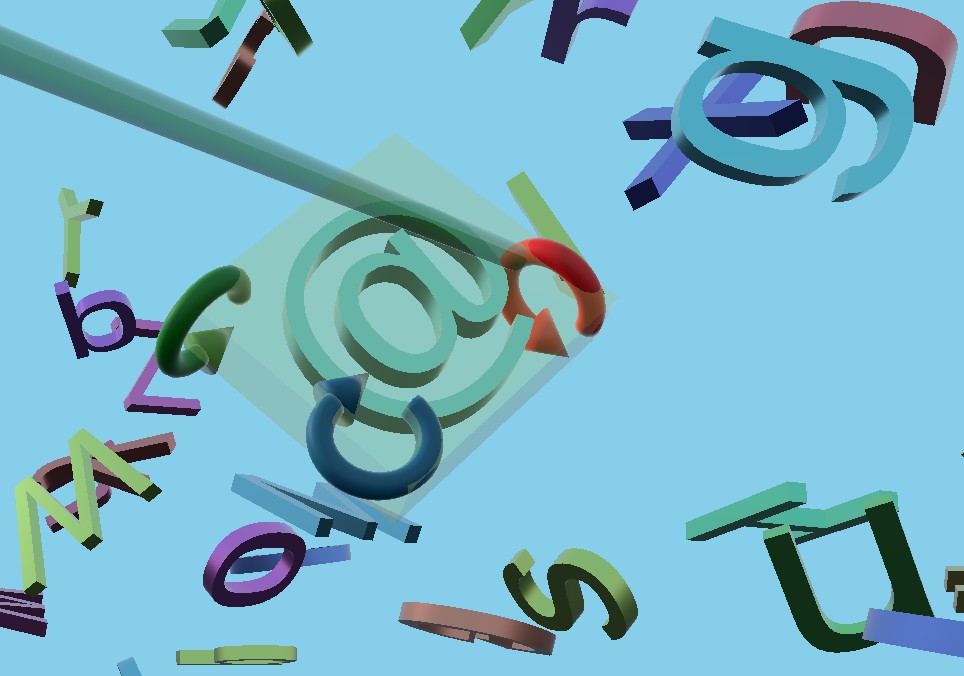

我们定义了一个组件GadgetBox ，它可以跟踪被选中的对象，并在被选中的对象周围显示一个半透明框，此外还可以显示对象周围的小工具。按下选定对象时，GadgetBox 将在三种不同类型的小工具（平移、旋转和调整大小）之间循环。

在main.qml 中，我们对来自AimController 的信号做出反应，并调用GadgetBox 中的函数：

AimController {
    id: rightAim
    controller: XrController.RightController
    view: xrView
    enableVirtualMouse: true
    enableThumbstickMove: thumbCheckBox.checked

    onObjectPressed: (obj, pos, dir) => {
        gadgetBox.handlePress(obj, pos, dir)
    }
    onHoveredObjectChanged: {
        gadgetBox.handleHover(hoveredObject)
        hapticFeedback.handleHover(hoveredObject)
    }
    onMoved: (pos, dir) => {
        gadgetBox.handleMove(pos, dir)
    }
    onReleased: {
        gadgetBox.handleRelease()
    }
    onObjectGrabbed: (obj) => {
        if (!grabCheckBox.checked)
            return
        const gadget = obj as XrGadget
        if (!gadget)
            startGrab(obj)
        else if (gadget.grabbable)
            startGrab(gadget.controlledObject)
    }
    Model {
        source: "#Cylinder"
        scale: "0.05, 0.1, 0.05"
        z: 5
        eulerRotation.x: 90
        materials: PrincipledMaterial {
            baseColor: "black"
        }
    }
    xrCursor: cursor
}

当悬停对象或小工具发生变化时，我们还会提供触觉反馈：

XrHapticFeedback {
    id: hapticFeedback
    controller: XrHapticFeedback.RightController
    hapticEffect: XrSimpleHapticEffect {
        amplitude: 0.5
        duration: 30
        frequency: 3000
    }
    property Model prevObj: null
    function handleHover(obj: Model) {
        if (obj && obj !== prevObj)
            start()
        prevObj = obj
    }
}

示例项目 @ code.qt.io
