Modbus 自定义命令

该示例演示了如何处理自定义 Modbus 功能码。

该示例在单个应用程序中同时充当 Modbus 客户端和服务器。它们之间的连接通过 Modbus TCP 建立。该示例用于发送和接收自定义 Modbus 请求，并根据请求和响应调整其内部状态。

本示例的主要目的是提供一些演示代码，展示如何实现能够处理自定义 Modbus 功能码的 Modbus 客户端或 Modbus 服务器。

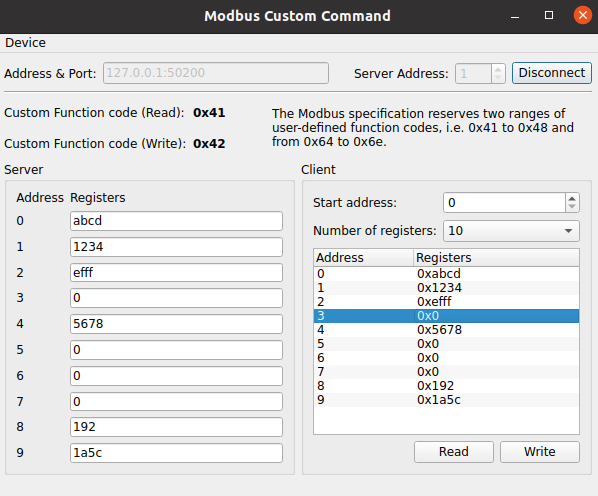

包含服务器和客户端寄存器表以及自定义功能代码 0x41（读取）和 0x42（写入）的 Modbus 自定义命令窗口

用户定义的 Modbus 功能码

Modbus协议支持1 - 127 (0x01 - 0x7F HEX) 范围内的功能码。大多数功能码都有明确的定义并公开记录在案。不过，有两个范围可用于用户自定义功能，分别是65 - 72 (0x41 - 48 HEX) 和100 - 110 (0x64 - 0x6E HEX) 。用户可以从这些范围内选择功能码，并以某种自定义方式进行处理。

本应用程序使用功能代码65 (0x41 HEX) 来实现CustomRead 命令，并使用功能代码66 (0x42 HEX) 来实现CustomWrite 命令。在此示例中，这些自定义命令仅用于读取和写入Holding Registers 。

发送自定义 Modbus 命令

自定义 Modbus 命令通过QModbusClient::sendRawRequest() 方法发送。该方法需要生成一个QModbusRequest 对象，其中包含所需的函数代码以及将编码为QByteArray 的参数列表：

    QModbusDataUnit unit {
        QModbusDataUnit::HoldingRegisters,
        ui->startAddress->value(),
        qMin(ui->numberOfRegisters->currentText().toUShort(),
            quint16(10 - ui->startAddress->value()))// 不要超过 10 个条目
    };

   for(qsizetype i= 0,total=unit.valueCount(); i<total;++i)
        unit.setValue(i, m_model->m_registers[i+unit.startAddress()]);

    constquint8 byteCount=quint8(unit.valueCount()* 2);
    QModbusRequest writeRequest {
        QModbusPdu::FunctionCode(ModbusClient::CustomWrite),
        quint16(unit.startAddress()),
        quint16(unit.valueCount()),byteCount,unit.values()
    };

QModbusClient::sendRawRequest() 方法会返回一个 `QModbusReply ` 对象，可用于像往常一样检查错误：

    if (auto *reply = m_client.sendRawRequest(writeRequest, ui->serverAddress->value())) {
        if (!reply->isFinished()) {
            connect(reply, &QModbusReply::finished, this, [this, reply]() {
                if (reply->error() == QModbusDevice::ProtocolError) {
                    statusBar()->showMessage(tr("Write response error: %1 (Modbus exception: 0x%2)")
                        .arg(reply->errorString()).arg(reply->rawResult().exceptionCode(), -1, 16),
                        5000);
                } else if (reply->error() != QModbusDevice::NoError) {
                    statusBar()->showMessage(tr("Write response error: %1 (code: 0x%2)").
                        arg(reply->errorString()).arg(reply->error(), -1, 16), 5000);
                }

                reply->deleteLater();
                }
            );
        }
    } else {
        statusBar()->showMessage(tr("Write error: ") + m_client.errorString(), 5000);
    }

自定义 Modbus 服务器

自定义服务器继承自QModbusTcpServer 类。它重写了QModbusServer::processPrivateRequest() 方法。

class ModbusServer : public QModbusTcpServer
{
    Q_OBJECT
    Q_DISABLE_COPY_MOVE(ModbusServer)

public:
    ModbusServer(QObject *parent = nullptr);

private:
    QModbusResponse processPrivateRequest(const QModbusPdu &request) override;
};

当接收到包含自定义功能代码的命令时，基类服务器会调用processPrivateRequest()方法。

自定义实现通过生成一个包含请求寄存器值的QModbusResponse 来处理CustomRead 命令：

    if (ModbusClient::CustomRead == request.functionCode()) {
        quint16 startAddress, count;
        request.decodeData(&startAddress, &count);

        QModbusDataUnit unit(QModbusDataUnit::HoldingRegisters, startAddress, count);
        if (!data(&unit)) {
            return QModbusExceptionResponse(request.functionCode(),
                QModbusExceptionResponse::IllegalDataAddress);
        }
        return QModbusResponse(request.functionCode(), startAddress, quint8(count * 2), unit.values());
    }

处理CustomWrite 命令包括从接收到的QModbusPdu 中提取新值、执行实际的值更新，以及返回包含实际已更新寄存器的QModbusResponse ：

    if (ModbusClient::CustomWrite == request.functionCode()) {
        quint8 byteCount;
        quint16 startAddress, numberOfRegisters;
        request.decodeData(&startAddress, &numberOfRegisters, &byteCount);

        if (byteCount % 2 != 0) {
            return QModbusExceptionResponse(request.functionCode(),
                QModbusExceptionResponse::IllegalDataValue);
        }

        const QByteArray pduData = request.data().remove(0, WriteHeaderSize);
        QDataStream stream(pduData);

        QList<quint16> values;
        for (int i = 0; i < numberOfRegisters; i++) {
            quint16 tmp;
            stream >> tmp;
            values.append(tmp);
        }

        if (!writeData({QModbusDataUnit::HoldingRegisters, startAddress, values})) {
            return QModbusExceptionResponse(request.functionCode(),
                QModbusExceptionResponse::ServerDeviceFailure);
        }

        return QModbusResponse(request.functionCode(), startAddress, numberOfRegisters);
    }

自定义 Modbus 客户端

该自定义客户端继承自QModbusTcpClient 类。它重写了QModbusClient::processPrivateResponse()方法。

class ModbusClient : public QModbusTcpClient
{
    Q_OBJECT
    Q_DISABLE_COPY_MOVE(ModbusClient)

public:
    ModbusClient(QObject *parent = nullptr);

    static constexpr QModbusPdu::FunctionCode CustomRead {QModbusPdu::FunctionCode(0x41)};
    static constexpr QModbusPdu::FunctionCode CustomWrite {QModbusPdu::FunctionCode(0x42)};

private:
    bool processPrivateResponse(const QModbusResponse &response, QModbusDataUnit *data) override;
};

基类客户端通过调用processPrivateResponse()方法，使用自定义功能代码来处理服务器的响应。

自定义实现通过CustomRead 和CustomWrite 功能代码处理响应：

bool ModbusClient::processPrivateResponse(const QModbusResponse &response, QModbusDataUnit *data)
{
    if (!response.isValid())
        return QModbusClient::processPrivateResponse(response, data);

    if (CustomRead == response.functionCode())
        return collateBytes(response, data);

    if (CustomWrite == response.functionCode())
        return collateMultipleValues(response, data);
    return QModbusClient::processPrivateResponse(response, data);
}

CustomRead 响应的处理方式是解码提供的QModbusPdu ，并提取所请求寄存器的值：

static bool collateBytes(const QModbusPdu &response, QModbusDataUnit *data)
{
    if (response.dataSize() < MinimumReadResponseSize)
        return false;

    quint16 address; quint8 byteCount;
    response.decodeData(&address, &byteCount);

    if (byteCount % 2 != 0)
        return false;

    if (data) {
        QDataStream stream(response.data().remove(0, 3));

        QList<quint16> values;
        const quint8 itemCount = byteCount / 2;
        for (int i = 0; i < itemCount; i++) {
            quint16 tmp;
            stream >> tmp;
            values.append(tmp);
        }
        *data = {QModbusDataUnit::HoldingRegisters, address, values};
    }
    return true;
}

CustomWrite 的响应处理方式是直接验证响应参数：

static bool collateMultipleValues(const QModbusPdu &response, QModbusDataUnit *data)
{
    if (response.dataSize() != WriteResponseSize)
        return false;

    quint16 address, count;
    response.decodeData(&address, &count);

    if (count < 1 || count > 10)
        return false;

    if (data)
        *data = {QModbusDataUnit::HoldingRegisters, address, count};
    return true;
}

运行示例

您可以从以下位置运行该示例：

此示例无法与其他应用程序结合使用。一旦示例启动，它只能在应用程序内部交换自定义 Modbus 命令。客户端与服务器之间的所有交互均采用 Modbus TCP 协议。

示例项目 @ code.qt.io
