创建类图

创建包含类图的 UML 风格模型。这些模型通过展示类、依赖关系、继承、关联、聚合和组合，以面向对象的方式可视化系统。

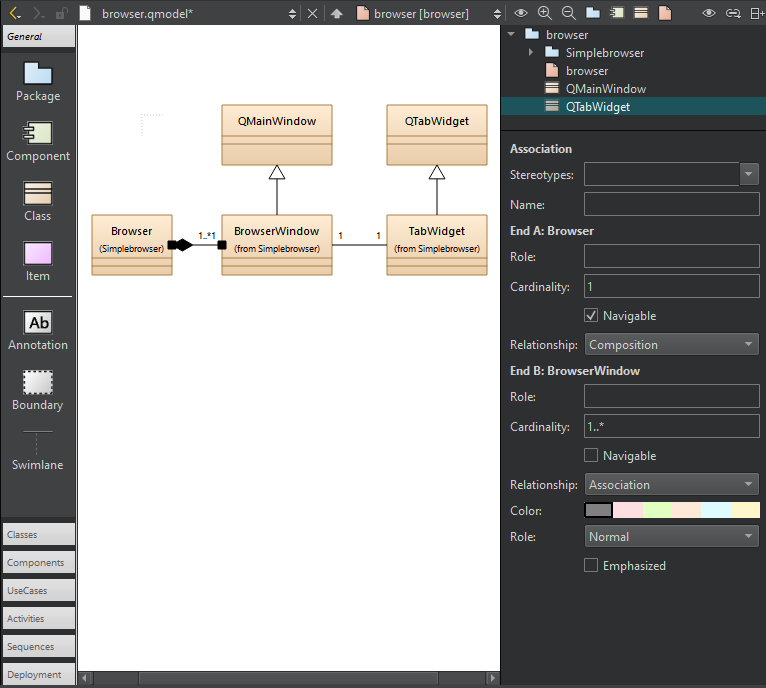

模型编辑器中的类图。

要创建类图：

1. 要将 C++ 类添加到类图中，请将文件从“Projects ”拖拽到编辑器中，然后选择“Add Class ”。
2. 除了常见的元素属性外，您还可以指定以下属性：
   • 在“Template ”中，指定要使用的模板。
   • 在“Template display ”中，选择模板的显示格式：
     • Smart 根据类属性，将模板显示为“Box ”或“Angle brackets ”。
     • Box 在类图标的右上角，以带虚线边框的小方框显示该模板。
     • Angle brackets 使用 C++ 语法，将模板以尖括号形式写在类名之后。
   • 在Members 中，请按照“指定成员”中的说明为类指定成员。
   • 选择“Clean Up ”，根据成员的可见性（private、protected、public）并遵循针对空格、换行等设定的规则，对“Members ”中的内容进行格式化。
   • 选择“Show members ”可在图中显示这些成员。

要从图中的类导航至源代码，请在编辑器中双击该类，或在上下文菜单中选择“Show Definition ”。

添加关系

类图中的元素可以具有以下类型的关系：

• 聚合
• 关联
• 组合
• 依赖
• 继承

关联关系的端点可以具有以下属性：

• 基数
• 可导航性
• 角色
• 关系

创建自关联

要创建自关联，请先创建一个新的关联，并在拖动该关联时按住Shift 键以创建一个新的采样点。再创建另一个采样点，并将该关联拖动到同一类上。

添加和删除点

要添加更多点，请按住Shift 键并选择一个关系。

要删除一个点，请按住Ctrl 键并选择该点。

指定成员

要为类指定成员，请使用类似 C++ 的语法，将每个成员分别输入在单独一行上。例如，以下几行定义了方法 `m `，该方法为私有、虚且常量：

private:
virtual int m(string a) const;

您可以将成员分组：

[Geometry]
QPointF position;
QSizeF size;

您可以为成员添加刻板印象：

<<setter>> setPosition(const QPointF &pos);

解析器存在以下限制：

• 多行声明仅在各行被嵌套的大括号包围时才有效：

  void setSize(int width,
               int height);

• 预处理宏不会被转换。部分 Qt 关键字会被识别（例如Q_SLOT ）。
• 函数指针声明将被解释为方法。
• throw() 且noexpect() 等限定符不会被忽略，但会导致该声明被视为方法。
