编辑 UML 风格模型

操作指南：编辑 UML 风格模型

使用模型编辑器创建通用建模语言（UML）风格的模型，其中包含结构图和行为图，可从不同视角展示您的系统。不过，该编辑器采用的是 UML 的变体，且仅提供用于指定模型元素外观的子集属性。

结构图表示系统的静态方面，因此是稳定的；而行为图则同时包含静态和动态方面。

您可以创建以下类型的结构图：

• 包图：由包及其关系组成，可直观展示系统的封装方式。
• 类图，由类、依赖关系、继承、关联、聚合和组合构成，以面向对象的方式展示系统。
• 组件图：表示一组组件及其关系，展示系统的实现。
• 部署图：表示一组软件和硬件组件及其关系，并直观展示系统的部署情况。

您可以创建以下类型的行为图：

• 用例图，由参与者、用例及其关系组成，用于表示系统的特定功能。
• 活动图，用于可视化从一个活动到另一个活动的流程。
• 序列图，由实例组成，指定实例何时被激活和销毁，以及其生命线何时结束。

编辑模型

您可以创建包含多种不同结构图或行为图的模型。向图中添加元素并为其指定属性。您可以使用标准模型元素，也可以添加带有自定义图标的元素。

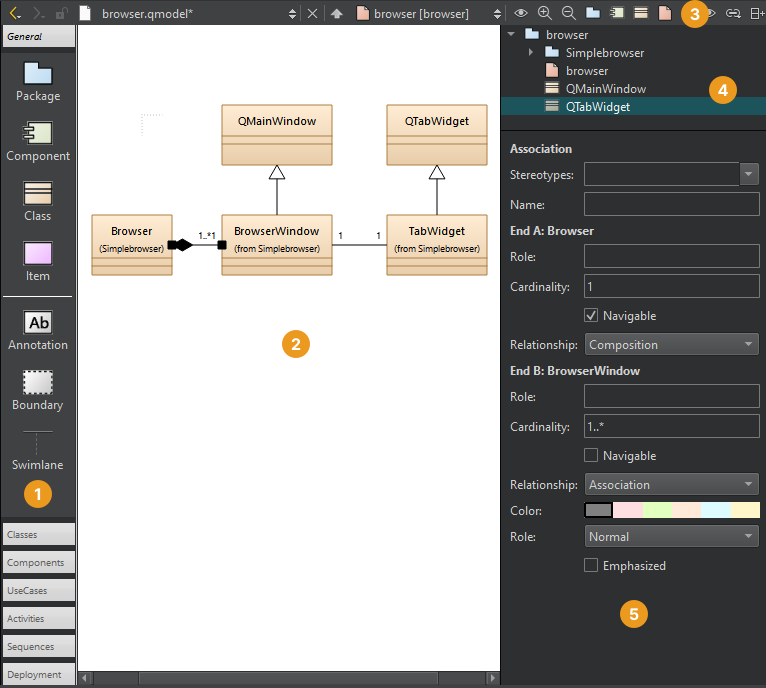

模型编辑器中的类图。

可通过以下方式向图中添加元素：

• 从元素工具栏（1）将元素拖动到编辑器（2）中。
• 单击工具栏按钮 (3) 将元素添加到元素树 (4) 中。
• 从元素树中将元素拖动到编辑器，将其及其所有关系添加到图中。
• 将源文件从侧边栏视图拖动到编辑器中，将 C++ 类或组件添加到图中。

元素分组

要对元素进行分组，请用边界框将它们包围起来。当您移动边界框时，其中的所有元素都会一起移动。

同样，将泳道拖动到图表上。移动泳道时，泳道右侧（对于垂直泳道）或下方（对于水平泳道）的所有元素会一起移动。

要创建垂直泳道，请将泳道图标拖放到图的顶部边框上。要创建水平泳道，请将图标拖放到左侧边框附近。

放置在包上的类或其他对象会随包一起移动。要移动单个元素并修改其属性（5），请先选中它们。

使用多选功能可临时将元素分组。

对齐元素

要在编辑器中对齐元素，请选择多个元素并右键单击以打开上下文菜单。在“Align Objects ”菜单中选择相应操作，以水平或垂直对齐元素，或调整其宽度和高度。

管理元素

将鼠标悬停在元素上以选中它们，并执行更改其刻板印象或颜色等操作。刻板印象是元素的分类器，例如实体、控件、接口或边界。 实体通常是用于存储数据的类。对于某些刻板印象，已定义了自定义图标。您可以为一个元素分配多个以逗号分隔的刻板印象。

要向图中添加相关元素，请在编辑器中选中一个元素，然后在上下文菜单中选择“Add Related Elements ”。

默认情况下，当您在图中选中一个元素时，该元素在“Structure ”视图中也会被高亮显示。若要更改此行为，使在“Structure ”中选中元素时，该元素在图中也随之高亮显示，请选择“ ”，然后选择“Synchronize Diagram with Structure ”。若要保持图和“Structure ”视图中的选中状态同步，请选择“Keep Synchronized ”。

从元素名称链接到文件

若要从元素名称链接到文件，请在“Linked file ”中选择该文件。

放大图表

要放大图表：

• 选择工具栏上的“Zoom In ”按钮。
• 按下Ctrl++。
• 按住Ctrl键并向上滚动鼠标滚轮。

要缩小图示：

• 选择Zoom Out 。
• 选择Ctrl+-。
• 按住Ctrl键并向下滚动鼠标滚轮。

将图表大小重置为 100%：

• 选择“Reset Zoom ”。
• 按Ctrl+0。

打印图表

要打印图表，请在编辑器中未选中任何元素时按Ctrl+C，以 300 dpi 的分辨率将所有元素复制到剪贴板。然后将图表粘贴到可打印图像的应用程序中。

如果您在编辑器中复制了一组选定的元素，则只有这些元素及其关系会被作为图像复制到剪贴板中。

将图表导出为图像

要将图表保存为图像，请转到“File ”，然后选择“Export Diagram ”。若要仅保存图表中的选定部分，请选择“Export Selected Elements ”。

添加自定义元素

模型编辑器具有以下内置元素类型：包、组件、类和项。

若要为内置元素使用自定义图标，请在Image 的元素属性中选择一个图像文件。

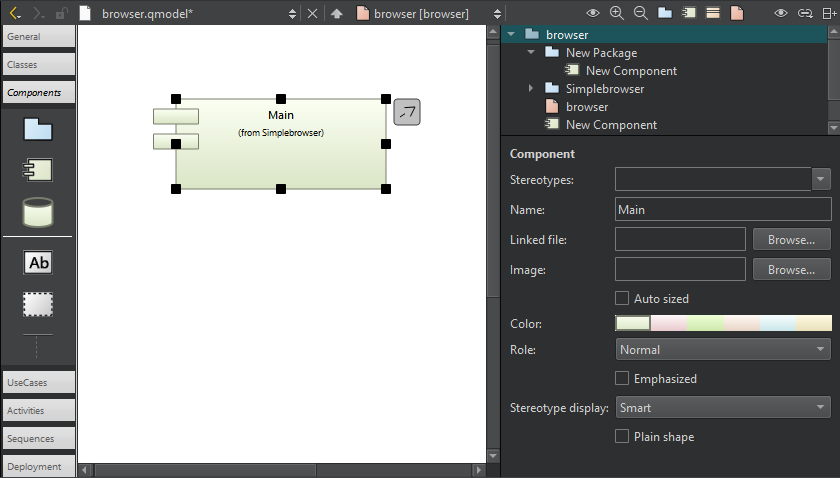

“组件”属性中的“图像”字段。

使用定义文件

对于包、组件和类元素，您可以使用定义文件来指定自定义图标。

图标的颜色、大小和形状由刻板印象决定。如果您将刻板印象附加到元素上，该元素的图标将被自定义图标替换。例如，您可以将实体和接口刻板印象附加到类上，将数据库刻板印象附加到组件上。

用例图和活动图是使用内置的“项”元素类型添加自定义元素的示例。“项”元素呈简单矩形。用例图演示了如何为“项”使用自定义图标。附加的刻板类型名为usecase，但处于隐藏状态。 因此，如果您将用例拖放到图上，它将显示为用例，但似乎未定义任何刻板印象，您可以为该用例附加额外的刻板印象。

在用例图和活动图中，通过一种简单的定义文件格式为元素附加颜色和图标。例如，以下代码添加了UseCase 自定义元素：

Icon {
    id: UseCase
    title: "Use-Case"
    elements: item
    stereotype: 'usecase'
    display: icon
    width: 40
    height: 20
    baseColor: #5fb4f0
    Shape {
        Ellipse { x: 20, y: 10, radiusX: 20, radiusY: 10 }
    }
}

有关可用选项的更多信息，请参阅Qt Creator 安装目录下share/qtcreator/modeleditor 目录中的standard.def 文件。该文件还描述了如何定义自定义关系类型以及现有类型的模板（例如，可在类之间绘制的组合关系）。

添加您自己的定义文件，并将其保存为文件扩展名.def ，即可为刻板印象、元素或工具栏添加自定义颜色和图标。您可以将此文件存储在与standard.def 文件相同的目录中，或者选择模型的根元素，并将您的.def 文件应用到属性Config path 上。
