Diagramm drucken

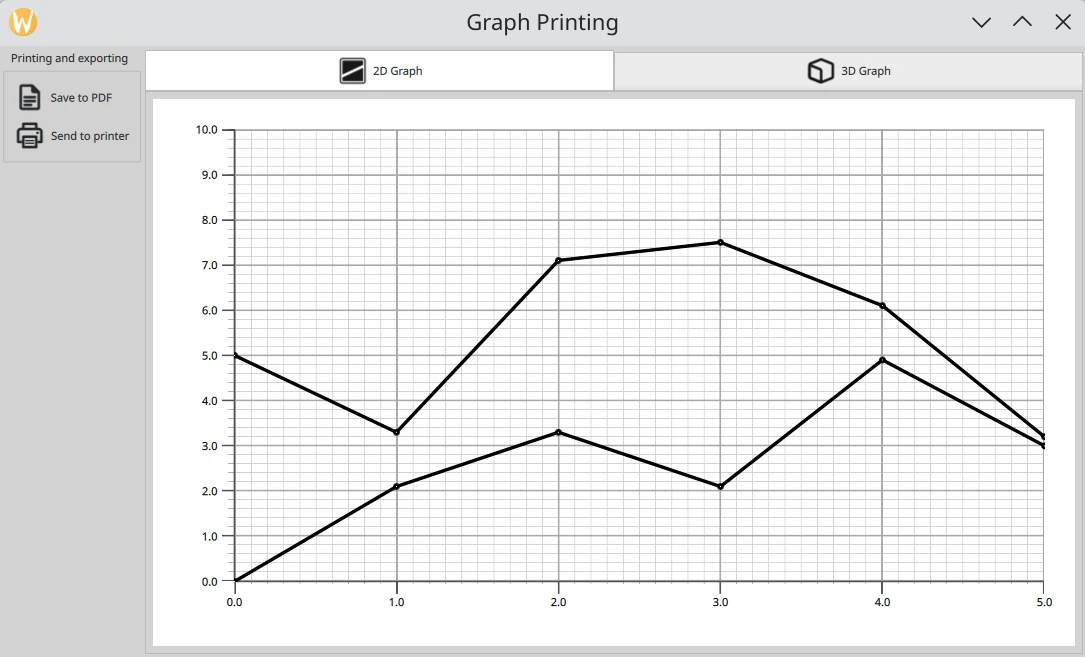

Das Beispiel „Diagrammdruck“ zeigt, wie man 2D- und 3D-Diagramme druckt oder als PDF exportiert.

Ausführen des Beispiels

Sie können das Beispiel wie folgt ausführen:

• Qt Creator

  Öffnen Sie den Modus „ Welcome “ und wählen Sie das Beispiel unter „ Examples “ aus. Weitere Informationen finden Sie unter Qt Creator: Tutorial: Erstellen und Ausführen.

• Qt Extension for Visual Studio Code

  Führen Sie den Befehl „ Qt: Open Qt examples “ aus der „ Command Palette “ aus und wählen Sie das Beispiel aus der Liste aus. Weitere Informationen finden Sie unter Qt Extension for Visual Studio Code: Tutorial: Erstellen und Ausführen.

Klasse „GraphPrinter“

Die Druckfunktionalität ist in der Klasse „ GraphPrinter “ implementiert. Die Klasse stellt folgende Funktionen bereit:

• Die Funktion „ generatePDF “, die wie folgt funktioniert.
  • Richtet die PDF-Ausgabedatei ein.

    Die Funktion instanziiert ` QPdfWriter ` mit einer Datei „graph.pdf“, auf die im angegebenen Ordner verwiesen wird. Die Funktion legt außerdem die Optionen für die exportierte PDF-Datei fest: Titel, Auflösung, Seitengröße und Ränder.

    QFile file = QFile(path.toLocalFile());

    {
        QPdfWriter writer(file.fileName());
        writer.setResolution(90);
        writer.setTitle(u"Graph"_s);
        writer.setPageSize(QPageSize(image.size()));
        writer.setPageMargins(QMarginsF(0, 0, 0, 0));
        writer.newPage();
        paintImage(image, &writer);
    }

  • Richtet die Bildverarbeitung ein.

    Die statische Hilfsfunktion ` paintImage ` zeichnet das aus QML erfasste Bild auf eine Instanz der Klasse ` QPaintDevice `:

    Die Funktion erstellt ein ` QPainter `, das auf das Gerät verweist.

    Um sicherzustellen, dass das Diagramm korrekt ausgegeben wird, wird es unter Beibehaltung des ursprünglichen Seitenverhältnisses auf die Größe des Ansichtsfensters des Painters skaliert.

    Der Rendering-Hinweis für den „Painter“ wird auf verlustfreie Bildwiedergabe eingestellt. Anschließend zeichnet die Funktion das Bild in die PDF-Datei.

    static void paintImage(const QImage &image, QPaintDevice *paintDevice)
    {
        QPainter painter(paintDevice);
        const QImage finalImage = image.scaled(painter.viewport().size(), Qt::KeepAspectRatio);
        painter.setRenderHint(QPainter::LosslessImageRendering);
        painter.drawImage(finalImage.rect(), finalImage);
    }

    Da „ QPdfWriter “ und „ QPrinter “ „ QPaintDevice “ erben, kann die Hilfsfunktion aus den unten erläuterten Funktionen „ generatePDF “ und „ print “ aufgerufen werden.

  Die Funktion gibt eine Statusmeldung zurück, die im Meldungsdialog der Anwendung angezeigt wird und den vollständigen Pfad zur exportierten Datei enthält.

• Die Funktion „ getPrinters “ gibt eine Liste der verfügbaren Drucker zurück.

  QStringList GraphPrinter::getPrinters()
  {
      return QPrinterInfo::availablePrinterNames();
  }

• Die Funktion „ print “ funktioniert ähnlich wie die Funktion „ generatePDF “, erstellt jedoch ein „ QPainter “, das auf eine „ QPrinter “-Instanz verweist:

  QString GraphPrinter::print(const QImage &image, const QString &printerName)
  {
      QPrinterInfo printInfo = QPrinterInfo::printerInfo(printerName);
      if (printInfo.isNull())
          return tr("%1 is not a valid printer").arg(printerName);

      QPrinter printer(printInfo, QPrinter::HighResolution);
      printer.setOutputFormat(QPrinter::NativeFormat);

      paintImage(image, &printer);

      return tr("Printed to %1").arg(printerName);
  }

  Die Funktion gibt eine Statusmeldung zurück, die im Meldungsdialog der Anwendung angezeigt werden soll.

Anwendungskonfiguration

Zusätzlich zum Code für die Anwendungskonfiguration enthält die Datei „ main.cpp “ Code, der eine neue Instanz der Klasse „GraphPrinter“ erstellt und diese vom QML-Code aus erreichbar macht.

GraphPrinter graphPrinter;
viewer.rootContext()->setContextProperty(u"graphPrinter"_s, &graphPrinter);

Einrichtung des Layouts und der Bildaufnahme

Die 2D- und 3D-Diagramme werden in einem „Stacklayout“ angeordnet. Benutzer können darin mit einem „ TabBar “ navigieren.

TabBar {
    id: tabBar
    anchors.left: parent.left
    anchors.right: parent.right

    TabButton {
        text: "2D Graph"
        implicitHeight: 48
        icon.source: checked ? "flatten_square_fill.svg" : "flatten.svg"
        icon.height: 36
        icon.width: 36
    }

    TabButton {
        text: "3D Graph"
        implicitHeight: 48
        icon.source: checked ? "box_left_fill.svg" : "box_left.svg"
        icon.height: 36
        icon.width: 36
    }
}
Frame {
    id: tabFrame
    anchors.left: parent.left
    anchors.right: parent.right
    anchors.top: tabBar.bottom
    anchors.bottom: parent.bottom

    StackLayout {
        id: stackLayout

        anchors.fill: parent
        currentIndex: tabBar.currentIndex

        Graph2D {
            id: linegraph
        }

        Graph3D {
            id: bargraph
        }
    }
}

Die „FileDialog“-Komponente dient zur Auswahl der zu erstellenden PDF-Datei. Diese Komponente ist im Anwendungslayout nicht sichtbar, ihre API ist jedoch über die aktuelle QML-Datei zugänglich.

FileDialog {
    id: dialog
    currentFolder: StandardPaths.writableLocation(StandardPaths.PicturesLocation)
    nameFilters: ["PDF files (*.pdf)"]
    defaultSuffix: "pdf"

    fileMode: FileDialog.SaveFile

Zur Auswahl eines Druckers wird ein benutzerdefinierter Druckdialog erstellt, der über die Schaltfläche „ “ ausgelöst wird. Der Dialog ruft die Liste der verfügbaren Drucker ab und zeigt sie in einer Listenansicht an.

Dialog {
    id: printerDialog
    anchors.centerIn: parent
    contentHeight: printerListView.height
    contentWidth: printerListView.width

    title: qsTr("Available Printers")
    modal: true

    onOpened: {
        printerModel.clear()
        var printers = graphPrinter.getPrinters()
        printers.forEach((x, i) => printerModel.append({
                                                           "name": x
                                                       }))
    }
...
contentItem: Rectangle {
    id: printerItem
    height: printerListView.height
    width: printerListView.width
    color: mainView.item.theme.plotAreaBackgroundColor

    ListView {
        id: printerListView
        height: 100
        width: 200
        clip: true

        model: printerModel
        delegate: printerDelegate
        highlight: Rectangle {
            color: mainView.item.theme.grid.subColor
        }
    }
}

Die Schaltfläche „ “ löst den PDF-Export aus.

Wenn entweder der PDF-Export oder der Druckvorgang ausgelöst wird, wird der folgende Code ausgeführt:

• Erfassen Sie ein Bild mithilfe der Methode „ grabToImage “. Das aktuelle Diagramm ist das Element des StackLayouts am aktuellen Index.
• In den Parametern von „ grabToImage “ geben wir als Callback die Funktion „ generatePDF “ oder „ print “ aus der Klasse „ GraphPrinter “ an.

  PDF-Export:

  onAccepted: {
      mainView.prepareForPrint()

      mainView.item.grabToImage(function (result) {
          message.title = "Save PDF"
          message.text = "PDF saved to " + graphPrinter.generatePDF(
                      dialog.selectedFile, result.image)
          message.open()
      }, mainView.outputsize)
  }

  Drucken:

  onAccepted: {
      var selectedPrinter = printerModel.get(printerListView.currentIndex)
      mainView.prepareForPrint()
      mainView.item.grabToImage(function (result) {
          message.title = "Print"
          message.text = graphPrinter.print(result.image,
                                            selectedPrinter.name)
          message.open()
      }, mainView.outputsize)
  }

  onClosed: {
      mainView.cleanAfterPrint()
  }

  Was die Größe betrifft, sorgt der Code dafür, dass das Bild mit der vierfachen tatsächlichen Auflösung dargestellt wird. Bei 3D-Diagrammen muss das Element zudem für die Dauer des Druckvorgangs erweitert werden:

  function prepareForPrint() {
      if (stackLayout.currentIndex === 1) {
          var newsize = Qt.size(bargraph.width * 4, bargraph.height * 4)

          // check that we do not exceed maximum texture size
          if (newsize.width * Screen.devicePixelRatio > graphPrinter.maxTextureSize() ) {
              // scale to 25% under max texture size to be on the safe side; some GPUs seem
              // to glitch when using the abosulute max
              var ratio = (newsize.width * Screen.devicePixelRatio * 1.25)
                      / graphPrinter.maxTextureSize()
              newsize.width /= ratio
              newsize.height /= ratio
          }
          outputsize.width = Math.round(newsize.width)
          outputsize.height = Math.round(newsize.height)

          // resize the bar graph to match the PDF output size
          item.width = outputsize.width
          item.height = outputsize.height
      } else {
          outputsize = Qt.size(linegraph.width * 4, linegraph.height * 4)
      }
  }

  function cleanAfterPrint() {
      if (stackLayout.currentIndex === 1) {
          // resize the bar graph back to the actual visual size
          item.width = stackLayout.width
          item.height = stackLayout.height
      }
  }

Beispielprojekt @ code.qt.io
