Qt Graphs Visión general para 2D

El módulo Qt Graphs proporciona una forma de desarrollar gráficos 2D complejos y dinámicos de respuesta rápida para sectores con grandes exigencias analíticas, como la investigación académica y la medicina. Qt Graphs proporciona gráficos 2D de barras, líneas y dispersión. La combinación de la interacción del usuario y el dibujo de gráficos 2D en tiempo real permite crear interfaces de usuario que utilizan el espacio de forma eficaz.

Para más información, consulte AreaSeries, BarSeries, LineSeries, PieSeries, ScatterSeries y SplineSeries.

Tipos de gráficos

El módulo Qt Graphs proporciona los siguientes tipos de gráficos 2D:

• Gráficos de área
• Gráficos de barras
• Gráficos de rosquilla
• Gráficos de líneas
• Gráficos circulares
• Gráficos de dispersión
• Gráficos de splines

GraphsView es el contenedor base para todos los tipos de gráficos 2D, a los que se añaden gráficos como series.

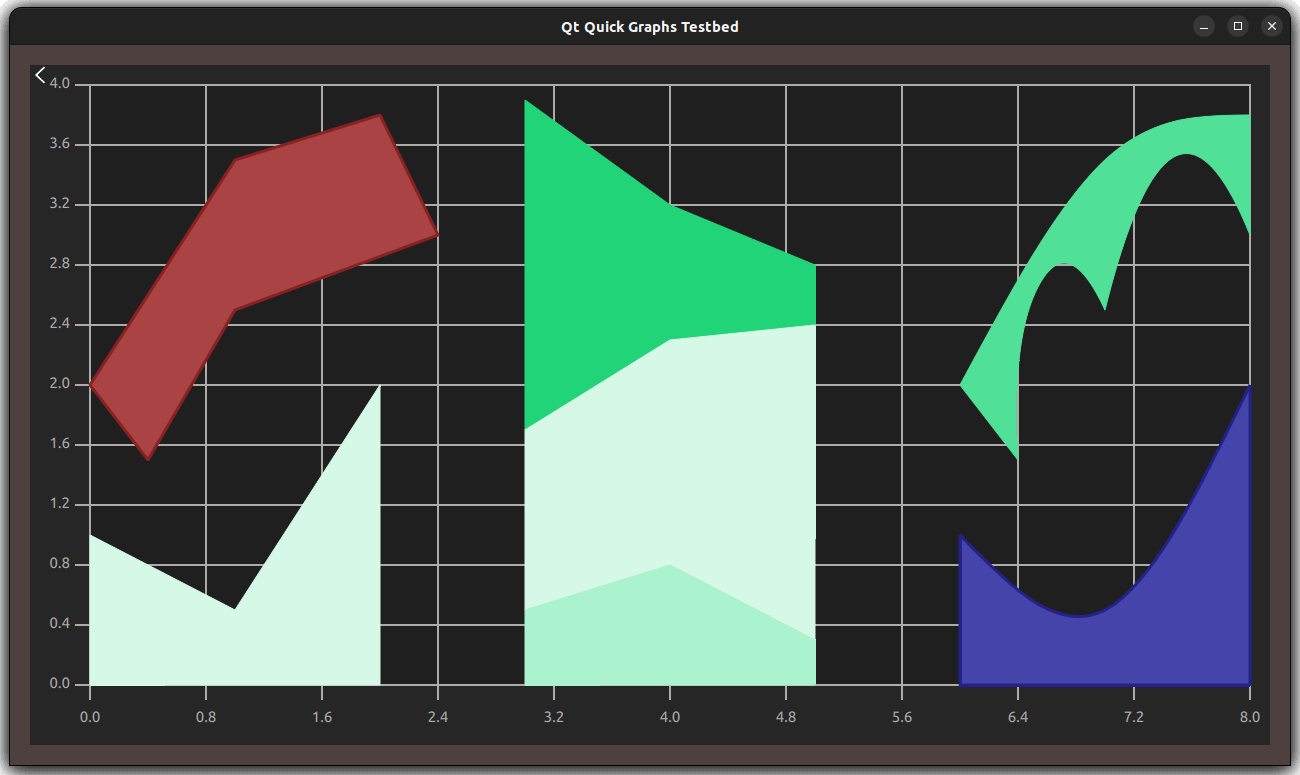

Gráficos de área 2D

Los datos se dibujan como un área compuesta por puntos. Los puntos están definidos por dos series: upper y lower.

El área entre las series se dibuja como un gráfico. Si sólo se define la serie superior, el área está comprendida entre la parte inferior del gráfico y la serie superior.

Para más información, consulte AreaSeries y XYPoint.

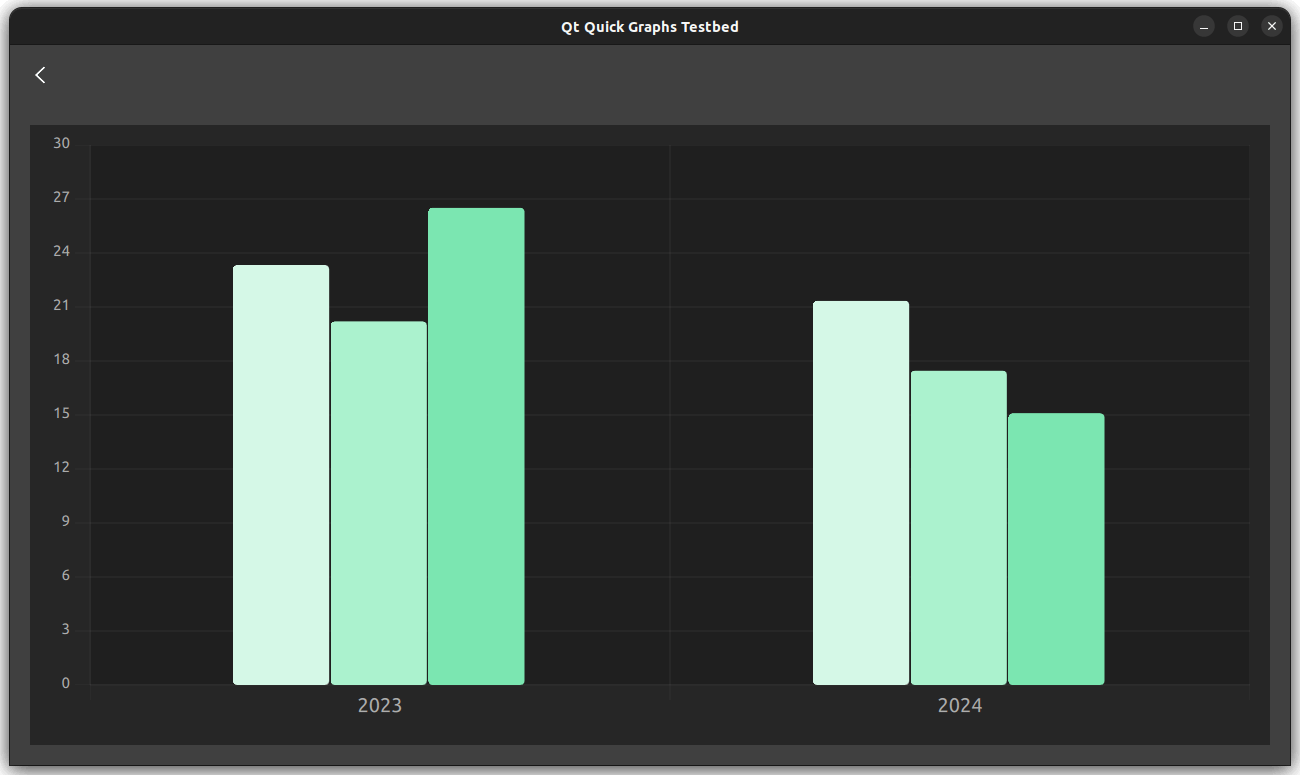

Gráficos de barras 2D

Los datos se dibujan como una serie de barras verticales agrupadas por categoría, con una barra por categoría de cada conjunto de barras añadida a la serie.

Consulte BarSeries y BarSet para obtener más información.

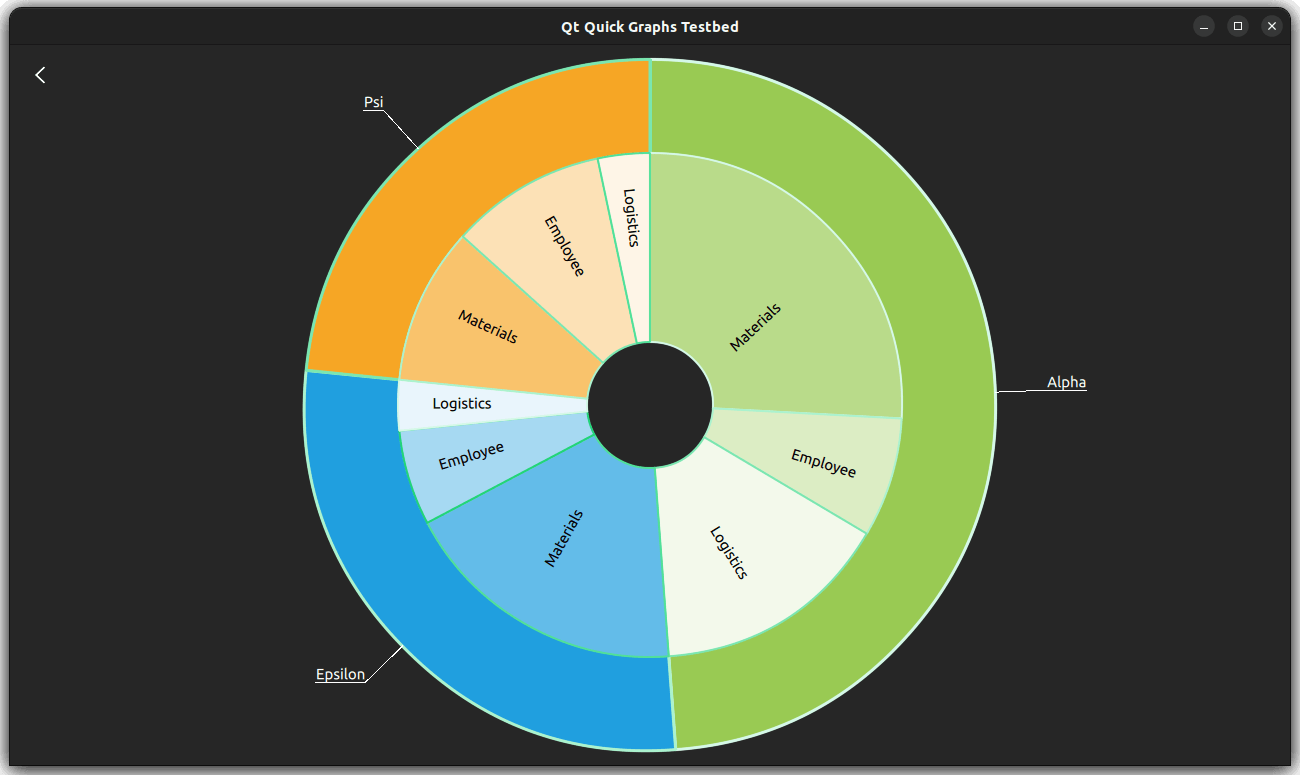

Gráficos Donut 2D

Un gráfico donut es un caso especial de un gráfico circular, con una propiedad adicional para definir el hole size.

Ver PieSeries y PieSlice para más información.

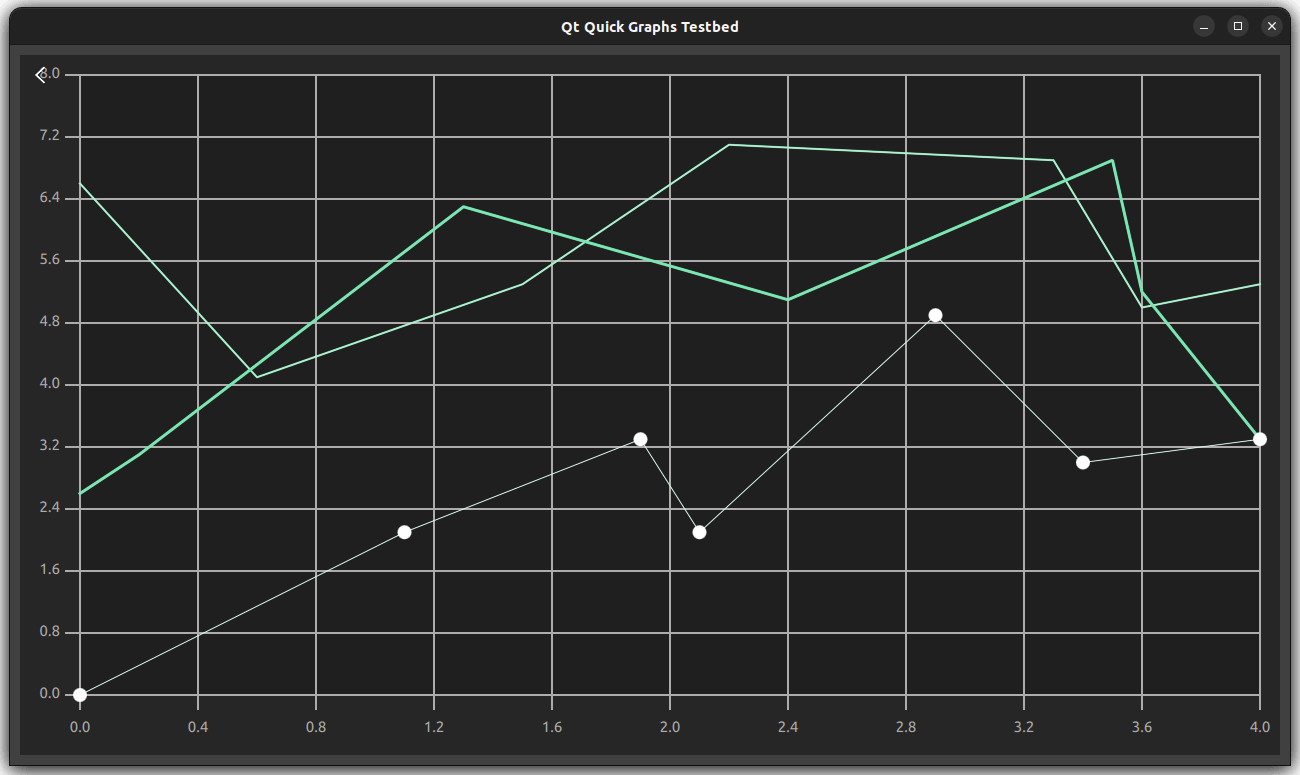

Gráficos de líneas 2D

Un gráfico de líneas se utiliza para mostrar información como una serie de puntos de datos conectados por líneas rectas. Para cada punto se especifican dos valores que determinan su posición en el eje horizontal y en el eje vertical.

Para más información, consulte LineSeries y XYPoint.

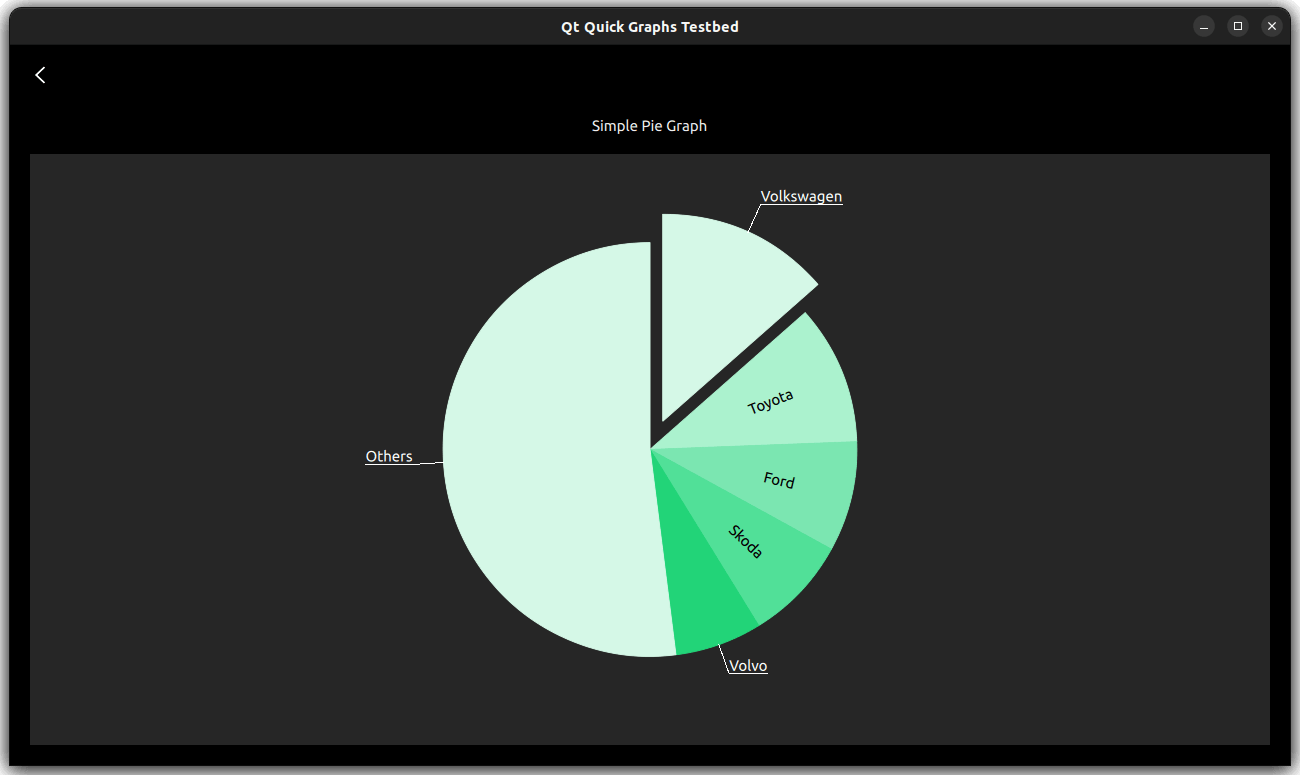

Gráficos circulares 2D

Un gráfico circular consiste en rebanadas que se definen utilizando el tipo PieSlice. Las porciones pueden tener cualquier valor, ya que el tipo PieSeries calcula el porcentaje de una porción comparado con la suma de todas las porciones de la serie para determinar el tamaño real de la porción en el gráfico.

Consulte PieSeries y PieSlice para obtener más información.

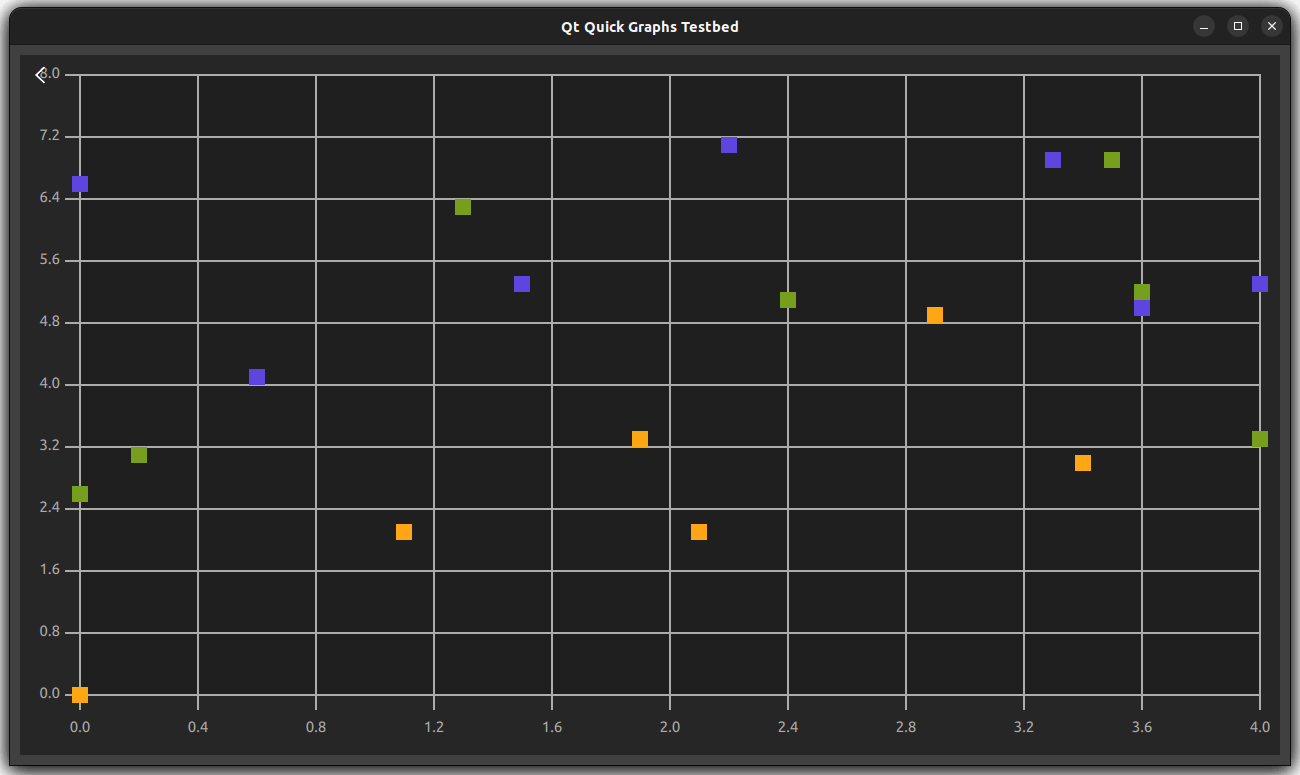

Gráficos de dispersión 2D

Los datos de dispersión se muestran como una colección de puntos en el gráfico. Para cada punto, se especifican dos valores que determinan su posición en el eje horizontal y en el eje vertical.

Consulte ScatterSeries y XYPoint para obtener más información.

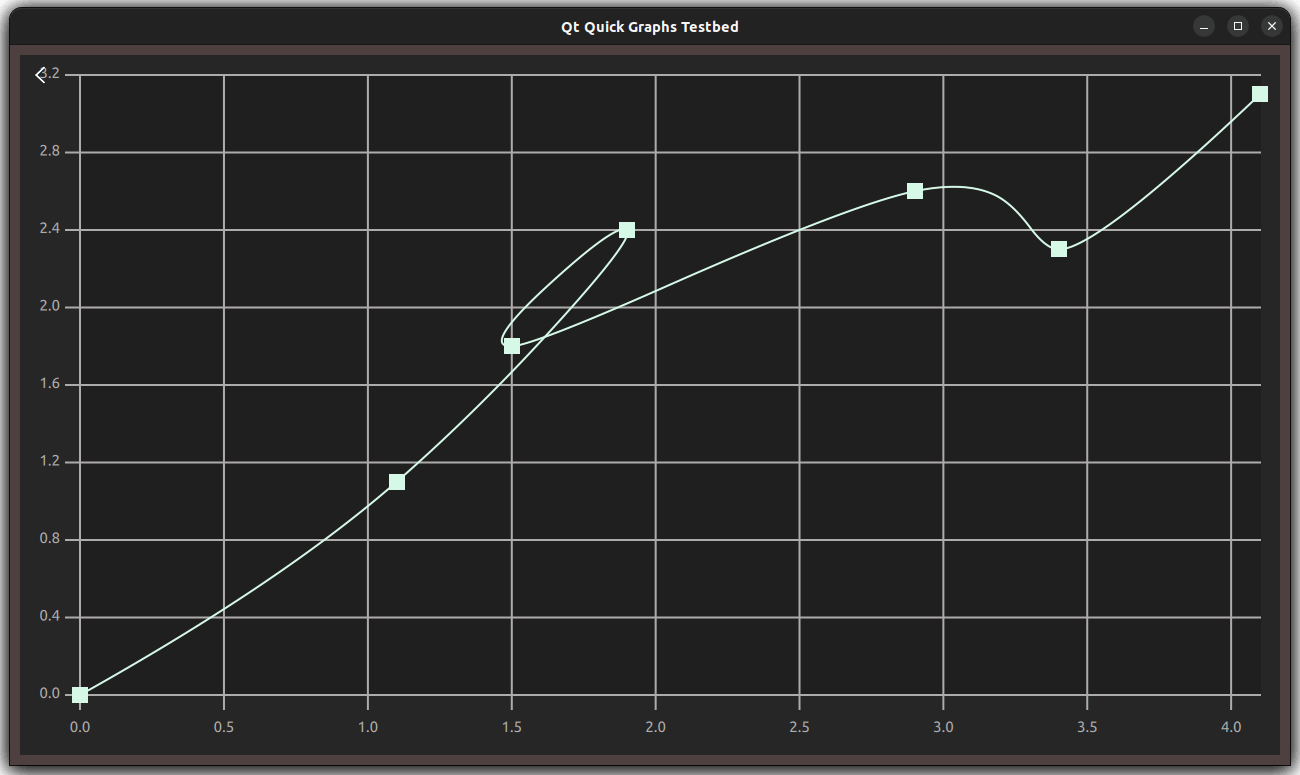

Gráficos 2D Spline

Un gráfico spline se utiliza para mostrar información como una serie de puntos de datos conectados por segmentos spline suaves que se mueven a través de todos los puntos definidos en el gráfico.

Consulte SplineSeries y XYPoint para obtener más información.
