Qt Quick 3D - 볼륨 포그 확장 기능 예제

렌더 확장 기능에서 볼륨 안개를 구현하는 방법을 보여줍니다.

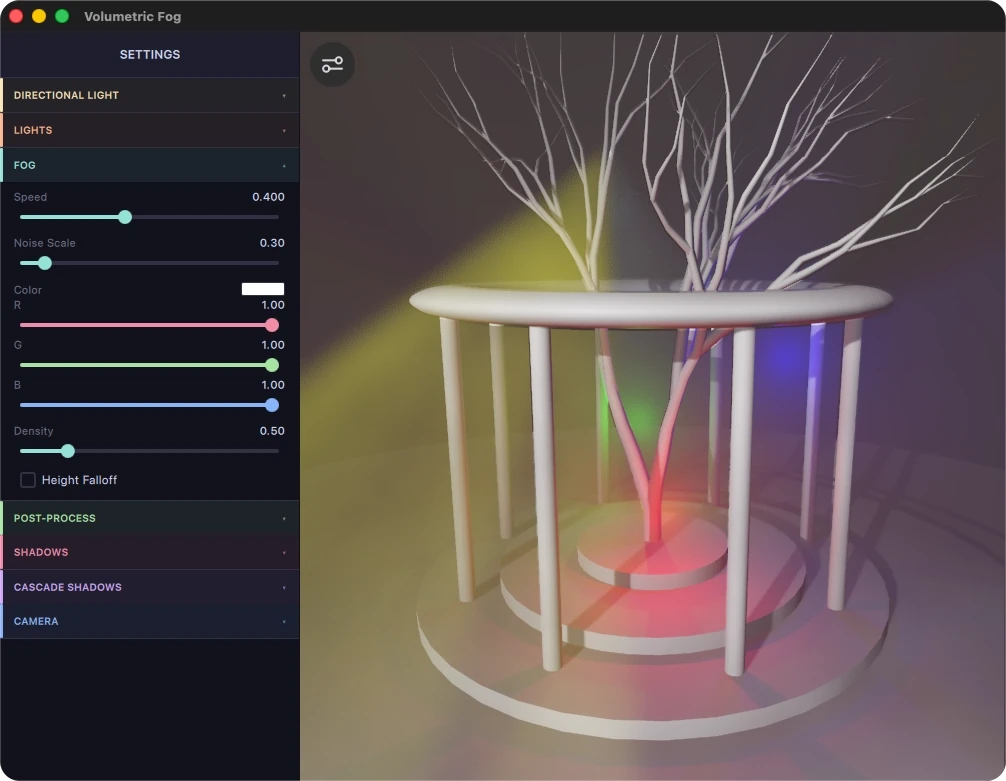

빨강, 초록, 파랑 색상의 볼륨 조명 빔이 비추는 둥근 계단식 무대 위에 서 있는 나뭇가지가 벗겨진 나무와, 조명, 안개, 그림자를 조절할 수 있는 설정 패널

개요

이 예제는 볼륨 포그를 Qt Quick 3D render extension 의 확장 기능으로 구현하며, 해당 확장 기능을 자신의 프로젝트에서 재사용하는 방법을 보여줍니다.

이 확장 기능은 카메라 프러스텀을 프러스텀에 정렬된 복셀( froxels)로 구성된 3D 그리드로 분할하고, 컴퓨트 셰이더를 사용하여 각 셀에서 카메라 쪽으로 산란되는 빛을 누적합니다. 그런 다음 포스트 프로세싱 효과를 통해 그 결과를 렌더링된 프레임에 합성합니다.

조작법

마우스를 드래그하여 카메라를 씬 주위로 회전시킬 수 있습니다. 설정 패널을 사용하여 조명, 안개, 포스트 프로세싱 및 그림자 설정을 변경할 수 있습니다.

구현

참고: 이 확장 기능은 컴퓨트 셰이더를 사용하여 프로셀 그리드에 빛을 주입하므로, 컴퓨트 셰이더를 지원하는 그래픽 API 및 하드웨어가 필요합니다. OpenGL 4.3 이전 버전과 OpenGL ES 3.1 이전 버전은 컴퓨트 기능을 지원하지 않습니다. 자세한 내용은 QRhi::Compute 를 참조하십시오.

VolumetricFogExtension 타입은 볼륨 안개 확장 기능을 구현합니다. 이 타입은 별도의 VFExtension 하위 프로젝트에 포함되어 있으므로, 수정 없이 자신의 프로젝트에 추가할 수 있습니다.

VolumetricFogExtension 에 다음 속성을 설정하십시오:

VolumetricFogExtension {
    id: froxelExtension
    froxelWidth: 160
    froxelHeight: 96
    froxelDepth: 96
    nearPlane: 1.0
    farPlane: 4000.0
    fogVolumes: [ fogSphere ]

    iesTexture: settings.iesLights ? iesAtlasTexture : null
    iesCount: iesTextureData.sources.length
    iesLightProfiles: [
        IESLightProfileIndex { light: pinkSpot; index: settings.iesLightIndex; intensity: 0.5}
    ]
}

froxelWidth, froxelHeight 및 froxelDepth 속성은 컴퓨트 셰이더가 채우는 프로셀 그리드의 해상도를 정의합니다. 해상도가 높을수록 빛의 산란이 더 세밀해지지만, GPU 메모리와 컴퓨트 시간이 더 많이 소모됩니다.

nearPlane 및 farPlane 속성은 볼륨 효과의 적용 깊이 범위를 정의합니다. 이 값들을 PerspectiveCamera 의 클립 거리와 일치시켜야 합니다.

fogVolumes 속성은 씬 내에서 안개가 나타나는 위치를 정의하는 Fog3DVolume 노드 목록을 포함합니다.

IES 광원 프로파일

IES(Illuminating Engineering Society)의 광도 프로파일은 스포트라이트의 각도별 광 분포를 형성합니다. ` iesTexture ` 속성은 ` IESTextureData ` 객체에서 데이터를 가져오는 ` Texture `를 입력으로 받습니다. 해당 객체는 ` .ies ` 파일을 파싱하여 2D 아틀라스 텍스처로 압축합니다. ` iesCount ` 속성은 아틀라스에 포함된 프로파일 수를 지정하며, ` iesLightProfiles `는 ` IESLightProfileIndex ` 객체를 통해 개별 조명을 프로파일 인덱스에 매핑합니다.

Texture {
    id: iesAtlasTexture
    textureData: IESTextureData {
        id: iesTextureData
        sources: [
            "qrc:/assets/l0.ies",
            "qrc:/assets/l1.ies",
            "qrc:/assets/l2.ies",
            "qrc:/assets/l3.ies",
            "qrc:/assets/l4.ies",
            "qrc:/assets/l5.ies",
        ]
    }

    tilingModeHorizontal: Texture.ClampToEdge
    tilingModeVertical: Texture.ClampToEdge
    minFilter: Texture.Linear
    magFilter: Texture.Linear
    generateMipmaps: false
}
View3D에 확장 기능 연결

View3D 의 ‘ extensions ’ 목록에 확장 기능을 추가합니다. 그러면 렌더 파이프라인이 프레임당 한 번씩 확장 기능의 컴퓨트 셰이더를 호출합니다:

View3D {
    extensions: [ froxelExtension ]
}
안개 볼륨

Fog3DVolume 노드는 씬 내의 안개 영역을 정의합니다. type 속성은 두 가지 모양( Fog3DVolume.Sphere 또는 Fog3DVolume.Box) 중 하나를 선택하며, extents 속성은 경계 치수를 설정합니다. color 및 density 속성은 외관을 제어합니다.

매 프레임마다 ` noiseOffset ` 값을 증가시키면 노이즈가 애니메이션됩니다. 높이에 따라 밀도가 점차 감소하도록 하려면 ` heightEnabled `을 ` true `로 설정하고 ` leastIntenseY`, ` mostIntenseY`, ` heightCurve`을 조정하십시오:

Fog3DVolume {
    id: fogSphere
    type: Fog3DVolume.Sphere
    extents: Qt.vector3d(5000, 5000, 5000)
    color: settings.fogVolumeColor
    density: settings.fogVolumeDensity
    noiseOffset: Qt.vector3d(baseNode.time * 0.1 * settings.fogSpeed,
                             baseNode.time * 0.02 * settings.fogSpeed,
                             baseNode.time * 0.01 * settings.fogSpeed)
    noiseScale: settings.fogVolumeNoiseScale
    heightEnabled: settings.fogVolumeHeightEnabled
    leastIntenseY: settings.fogVolumeHeightLeastY
    mostIntenseY: settings.fogVolumeHeightMostY
    heightCurve: settings.fogVolumeHeightCurve
}
VolumetricFogEffect

이 확장 기능은 읽기 전용 froxelTexture 속성을 통해 결과를 노출하며, 이 속성은 각 프로셀(froxel)에 대한 누적된 빛 산란 데이터를 포함하는 3D RGBA 텍스처입니다. 해당 텍스처를 활용하려면 ExtendedSceneEnvironment 에 VolumetricFogEffect 후처리 효과를 추가하십시오. 이 효과는 프로셀 텍스처를 따라 레이 마칭을 수행하고, 렌더링된 프레임에 볼륨광을 합성합니다:

effects: [
    VolumetricFogEffect {
        froxelTexture: froxelExtension.froxelTexture
        cameraPosition: camera.scenePosition
        cameraForward: camera.forward
        invViewMatrix: camera.sceneTransform
        marchSteps: froxelExtension.froxelDepth
        nearPlane: froxelExtension.nearPlane
        farPlane: froxelExtension.farPlane
        frameBaseJitter: se.temporalAAEnabled &&
                         se.temporalAAMode === SceneEnvironment.TAAMotionVector &&
                         se.antialiasingMode !== SceneEnvironment.MSAA ? 1.0 : 0.0
        jitterIntensity: settings.jitterIntensity
    }
]

marchSteps 속성은 레이 마칭 단계 수를 제어합니다. 이 값을 froxelDepth 과 일치시켜야 합니다. frameBaseJitter 및 jitterIntensity 속성은 시간적 디더링을 활성화하며, 이는 장면에서 시간적 앤티앨리어싱을 함께 사용할 때 발생하는 밴딩 아티팩트를 줄여줍니다.

자신의 프로젝트에서 확장 기능 재사용하기

VFExtension 하위 프로젝트는 독립적인 QML 모듈로 빌드됩니다. 다른 프로젝트에서 이를 사용하려면 디렉터리를 복사하고, ` add_subdirectory()`을 사용하여 추가한 다음, 라이브러리를 대상 프로젝트에 링크하십시오:

add_subdirectory(VFExtension)

target_link_libraries(myapp PRIVATE VFExtension)

그런 다음 QML에서 모듈을 임포트합니다:

import VFExtension

참고: 이 확장 기능에는 비공개 Qt Quick 3D 헤더가 포함되어 있으며, Qt6::Quick3DPrivate 에 링크되어 있습니다. 비공개 API는 소스 또는 바이너리 호환성을 보장하지 않으므로, 더 새로운 Qt 버전으로 전환할 때 확장 기능을 수정해야 할 수 있습니다.

code.qt.io의 예제 프로젝트

또한 Qt Quick 3D - Stencil Outline Extension 예제, Qt Quick 3D - 간단한 안개(Fog) 예제, 그리고 Qt Quick 3D 의 사용자 정의 렌더 패스를참조하십시오 .
