分离和附加图例

注: 这是带 Widgets 图库的图表示例的一部分。

默认情况下,图表会在图表所在的同一图形视图中绘制图例。在某些情况下,用户可能希望在其他地方绘制图例。为此,可以将图例从图表中分离出来。分离意味着图例不再固定在图表的边缘,图表也不再控制图例的布局。相反,图例的几何形状由用户控制,用户可以自由控制图例的位置和大小。图例可以浮动在图表内容之上,甚至可以在不同的图形场景中绘制。可以通过运行此示例来测试图例的行为。

在这个示例中,我们显示了一个条形系列,允许以交互方式添加或删除条形集。当添加和/或删除条形图组时,图例会反映出序列的变化。可以使用QLegend 中的方法来控制图例的连接、对齐以及移动和调整大小的能力。

图例分离后,可以自由调整大小和位置。如果启用了图例的交互功能,用户可以自由拖动和调整图例的大小。如果用户将图例拖离图表的任何一侧,它将自动重新附着到图表的该侧。

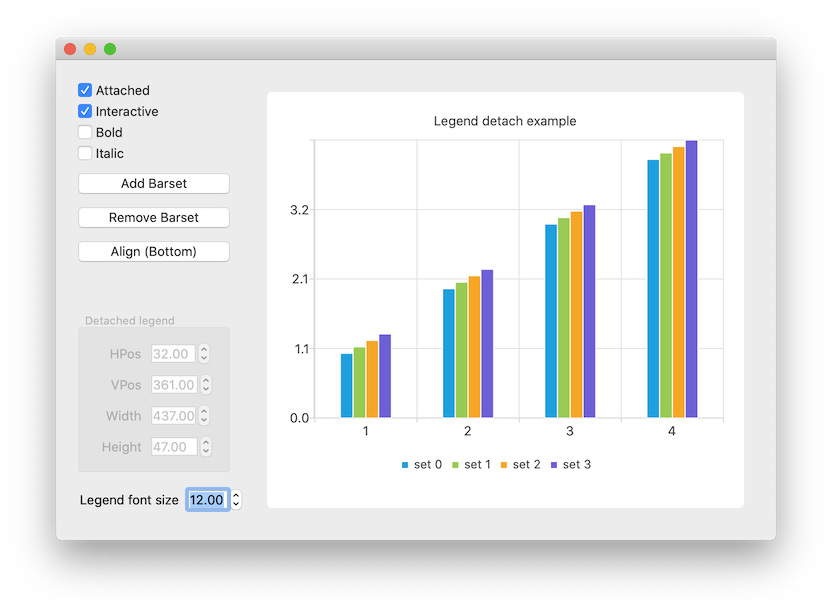

在这里,我们将图例变为可见,并将其对齐方式设置为图表底部。

m_chart->legend()->setVisible(true);
m_chart->legend()->setAlignment(Qt::AlignBottom);

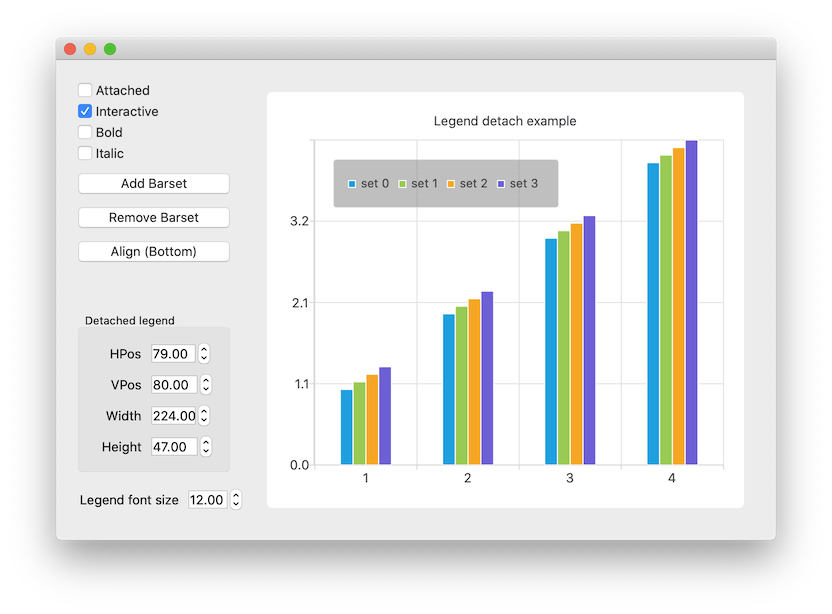

该代码段展示了如何将图例从图表中分离。

legend->detachFromChart();

在此,我们将图例重新附加到图表上。背景变为不可见。

legend->attachToChart();

这里我们连接到图例分离或连接时发出的信号,分离时打开背景,连接时关闭背景。这样,当图例分离时,就能更容易地看到图例内部的项目是如何排列的。

connect(legend, &QLegend::attachedToChartChanged, [legend, this](bool attachedToChart) {
    m_toggleAttachedButton->setChecked(attachedToChart);
    legend->setBackgroundVisible(!attachedToChart);
    m_geometrySettings->setDisabled(attachedToChart);
});

这展示了如何使图例与使用鼠标等指向设备的用户进行交互。

legend->setInteractive(true);

如果图例不是交互式的,这显示了我们如何设置分离图例的尺寸。设置新值后,我们调用 update 在屏幕上显示变化。

    QRectF geom = m_chart->legend()->geometry();
    if (qFuzzyCompare(geom.x(), m_legendPosX->value())
            && qFuzzyCompare(geom.y(), m_legendPosY->value())
            && qFuzzyCompare(geom.width(), m_legendWidth->value())
            && qFuzzyCompare(geom.height(), m_legendHeight->value()))
        return;

    m_chart->legend()->setGeometry(QRectF(m_legendPosX->value(),
                                          m_legendPosY->value(),
                                          m_legendWidth->value(),
                                          m_legendHeight->value()));
    m_chart->legend()->update();
