Qt Quick 3D - 自定义几何体示例

演示如何从 C++ 和 QML 提供自定义顶点数据。

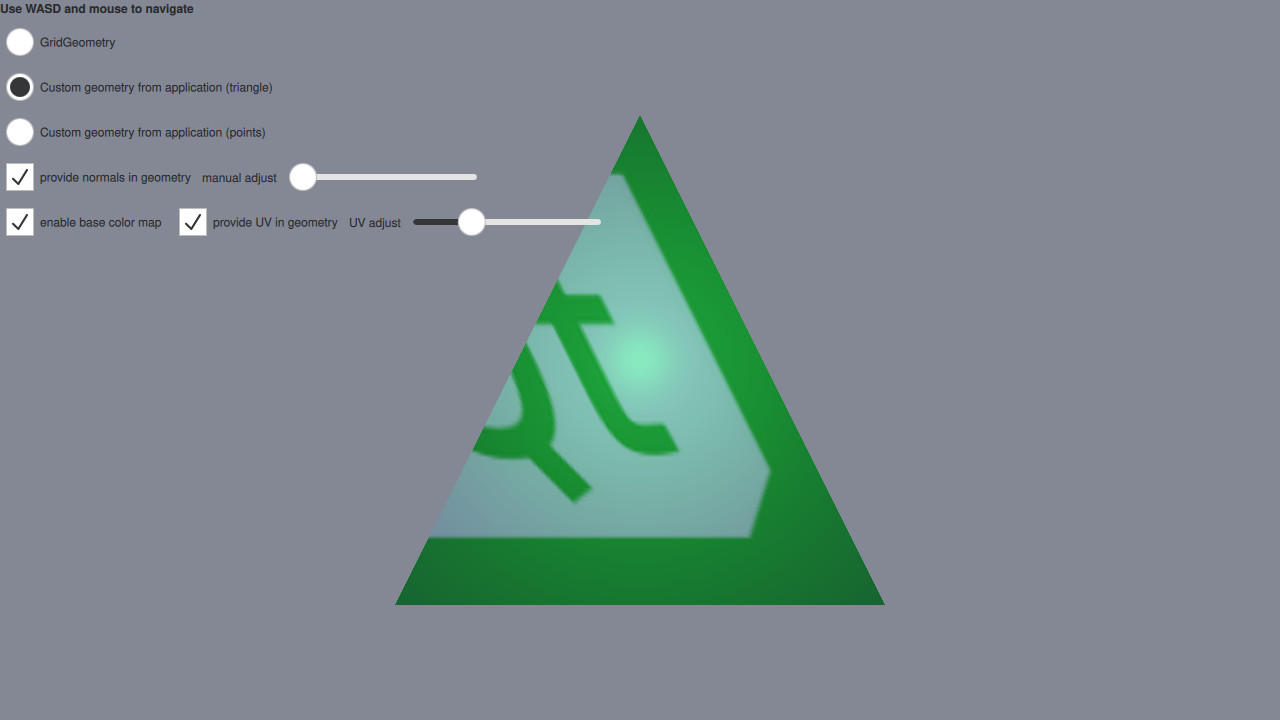

带有 Qt 徽标纹理的三角形，用于演示自定义几何形状

本示例利用 Model 的QQuick3DGeometry 和the geometry property 方法，渲染一个网格，其顶点、法线和纹理坐标由 C++ 和 QML 指定，而非使用预烘焙资源。

此外，还演示了GridGeometry 。GridGeometry 是QQuick3DGeometry 的内置实现，它提供了一个包含线段基元的网格，适用于显示网格。

本示例的重点在于提供自定义几何体的代码，因此让我们先来看看 `ExampleTriangleGeometry ` 的 C++ 头文件：

class ExampleTriangleGeometry : public QQuick3DGeometry
{
    Q_OBJECT
    QML_NAMED_ELEMENT(ExampleTriangleGeometry)
    Q_PROPERTY(bool normals READ normals WRITE setNormals NOTIFY normalsChanged)
    Q_PROPERTY(float normalXY READ normalXY WRITE setNormalXY NOTIFY normalXYChanged)
    Q_PROPERTY(bool uv READ uv WRITE setUV NOTIFY uvChanged)
    Q_PROPERTY(float uvAdjust READ uvAdjust WRITE setUVAdjust NOTIFY uvAdjustChanged)

public:
    ExampleTriangleGeometry();

    bool normals() const { return m_hasNormals; }
    void setNormals(bool enable);

    float normalXY() const { return m_normalXY; }
    void setNormalXY(float xy);

    bool uv() const { return m_hasUV; }
    void setUV(bool enable);

    float uvAdjust() const { return m_uvAdjust; }
    void setUVAdjust(float f);

signals:
    void normalsChanged();
    void normalXYChanged();
    void uvChanged();
    void uvAdjustChanged();

private:
    void updateData();

    bool m_hasNormals = false;
    float m_normalXY = 0.0f;
    bool m_hasUV = false;
    float m_uvAdjust = 0.0f;
};

最需要注意的是，我们的ExampleTriangleGeometry 类继承自QQuick3DGeometry ，并且我们调用了QML_NAMED_ELEMENT(ExampleTriangleGeometry) 宏，从而使该类可在 QML 中使用。此外，还有一些通过Q_PROPERTY 宏定义的属性，这些属性会自动在我们的 QML 对象中暴露出来。现在，让我们来看一下 QML 模型：

Model {
    id: triangleModel
    visible: false
    scale: Qt.vector3d(100, 100, 100)
    geometry: ExampleTriangleGeometry {
        normals: cbNorm.checked
        normalXY: sliderNorm.value
        uv: cbUV.checked
        uvAdjust: sliderUV.value
    }
    materials: [
        PrincipledMaterial {
            Texture {
                id: baseColorMap
                source: "qt_logo_rect.png"
            }
            cullMode: PrincipledMaterial.NoCulling
            baseColorMap: cbTexture.checked ? baseColorMap : null
            specularAmount: 0.5
        }
    ]
}

请注意，我们通过指定geometry 属性来使用ExampleTriangleGeometry 类，并指定了相关属性。在QML端，使用自定义几何体仅需这些设置。

现在，让我们看看 C++ 代码中的另一个重要部分，即 `updateData() ` 方法。每当创建 `ExampleTriangleGeometry ` 类或更新其任何 QML 属性时，该方法都会创建并上传自定义几何体的数据。

void ExampleTriangleGeometry::updateData()
{
    clear();

    int stride = 3 * sizeof(float);
    if (m_hasNormals)
        stride += 3 * sizeof(float);
    if (m_hasUV)
        stride += 2 * sizeof(float);

    QByteArray vertexData(3 * stride, Qt::Initialization::Uninitialized);
    float *p = reinterpret_cast<float *>(vertexData.data());

    // a triangle, front face = counter-clockwise
    *p++ = -1.0f; *p++ = -1.0f; *p++ = 0.0f;
    if (m_hasNormals) {
        *p++ = m_normalXY; *p++ = m_normalXY; *p++ = 1.0f;
    }
    if (m_hasUV) {
        *p++ = 0.0f + m_uvAdjust; *p++ = 0.0f + m_uvAdjust;
    }
    *p++ = 1.0f; *p++ = -1.0f; *p++ = 0.0f;
    if (m_hasNormals) {
        *p++ = m_normalXY; *p++ = m_normalXY; *p++ = 1.0f;
    }
    if (m_hasUV) {
        *p++ = 1.0f - m_uvAdjust; *p++ = 0.0f + m_uvAdjust;
    }
    *p++ = 0.0f; *p++ = 1.0f; *p++ = 0.0f;
    if (m_hasNormals) {
        *p++ = m_normalXY; *p++ = m_normalXY; *p++ = 1.0f;
    }
    if (m_hasUV) {
        *p++ = 1.0f - m_uvAdjust; *p++ = 1.0f - m_uvAdjust;
    }

    setVertexData(vertexData);
    setStride(stride);
    setBounds(QVector3D(-1.0f, -1.0f, 0.0f), QVector3D(+1.0f, +1.0f, 0.0f));

    setPrimitiveType(QQuick3DGeometry::PrimitiveType::Triangles);

    addAttribute(QQuick3DGeometry::Attribute::PositionSemantic,
                 0,
                 QQuick3DGeometry::Attribute::F32Type);

    if (m_hasNormals) {
        addAttribute(QQuick3DGeometry::Attribute::NormalSemantic,
                     3 * sizeof(float),
                     QQuick3DGeometry::Attribute::F32Type);
    }

    if (m_hasUV) {
        addAttribute(QQuick3DGeometry::Attribute::TexCoordSemantic,
                     m_hasNormals ? 6 * sizeof(float) : 3 * sizeof(float),
                     QQuick3DGeometry::Attribute::F32Type);
    }
}

该方法首先调用clear() 来清除之前上传的所有数据。随后，它计算顶点的步长，同时考虑法线和UV坐标的存在。接着创建一个字节数组来存储顶点缓冲区，并向其中填充一个单三角形的顶点数据，该三角形的顶点坐标分别为 (-1, -1, 0)、(1, -1, 0) 和 (0, 1, 0)。

接着通过调用setVertexData() 和setStride() 上传顶点数据并设置步长。通过调用setBounds 设置几何体的边界。尽管在本示例中未使用，但设置边界对于阴影效果的正常运行是必要的。接着通过调用setPrimitiveType() 设置基元类型。最后，针对每个属性调用addAttribute() ，指定位置、法线和 UV 坐标的属性在先前上传的缓冲区中如何在内存中布局。

示例项目 @ code.qt.io
