Qt Quick 3D - 体积雾扩展示例

演示如何在渲染扩展中实现体积雾。

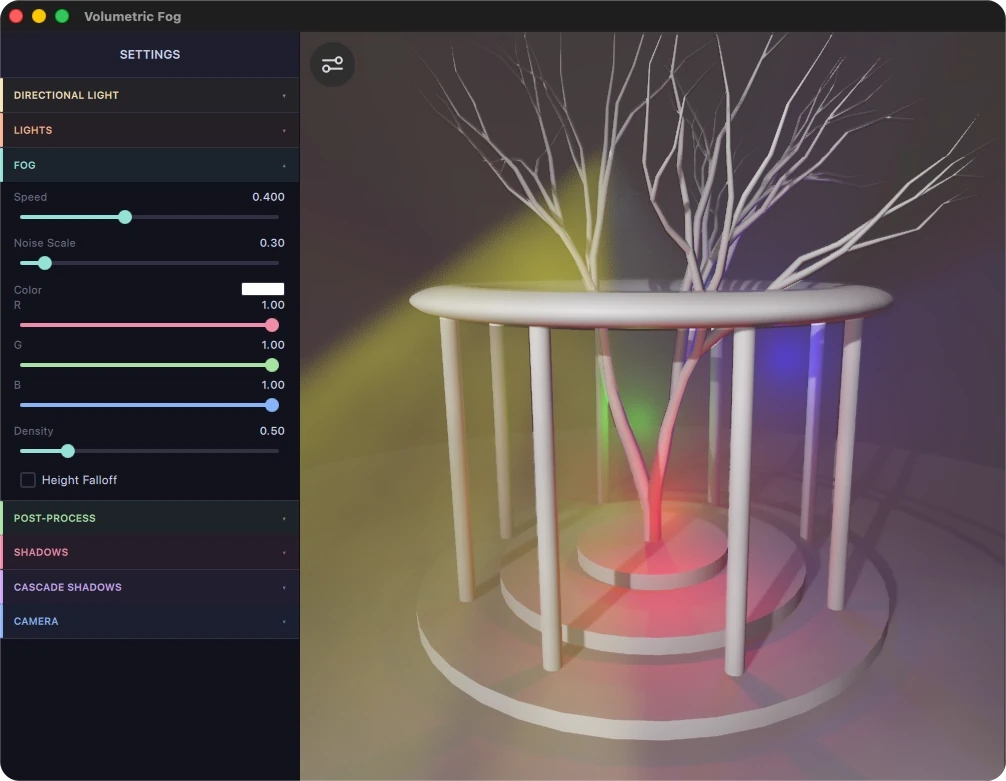

在一座圆形阶梯式舞台上，一棵光秃秃的树被红、绿、蓝三色的体积光束照亮，旁边有一个用于控制灯光、烟雾和阴影的设置面板

概述

本示例将体积雾作为Qt Quick 3D render extension 实现，并演示了如何在您的项目中复用该扩展。

该扩展将摄像机锥体划分为由“froxel”（与锥体对齐的体素）组成的3D网格，并利用计算着色器累加每个单元格中向摄像机方向散射的光线。随后，后处理效果将结果合成到渲染帧上。

控制

使用鼠标拖动可在场景中环绕摄像机旋转。通过设置面板可调整照明、雾效、后处理及阴影设置。

实现

注意：该扩展 通过计算着色器将光线注入“froxel”网格，因此需要支持计算着色器的图形 API 和硬件。早于 4.3 版的 OpenGL 以及早于 3.1 版的 OpenGL ES 均不支持计算着色器。详情请参阅QRhi::Compute 。

VolumetricFogExtension 类型实现了体积雾扩展。它位于独立的VFExtension 子项目中，因此您可以直接将其添加到自己的项目中，无需进行任何修改。

在VolumetricFogExtension 上设置以下属性：

VolumetricFogExtension {
    id: froxelExtension
    froxelWidth: 160
    froxelHeight: 96
    froxelDepth: 96
    nearPlane: 1.0
    farPlane: 4000.0
    fogVolumes: [ fogSphere ]

    iesTexture: settings.iesLights ? iesAtlasTexture : null
    iesCount: iesTextureData.sources.length
    iesLightProfiles: [
        IESLightProfileIndex { light: pinkSpot; index: settings.iesLightIndex; intensity: 0.5}
    ]
}

froxelWidth 、froxelHeight 和froxelDepth 属性定义了计算着色器填充的 Froxel 网格的分辨率。分辨率越高，光线散射效果越细腻，但会消耗更多的 GPU 内存和计算时间。

nearPlane 和farPlane 属性定义了体积效果所覆盖的深度范围。请将其与PerspectiveCamera 的裁剪距离相匹配。

fogVolumes 属性包含Fog3DVolume 节点的列表，这些节点定义了场景中雾气的存在位置。

IES 光照曲线

来自照明工程学会（IES）的光度分布曲线用于塑造聚光灯的光束角分布。iesTexture 属性接收一个Texture ，其数据来源于IESTextureData 对象。该对象负责解析.ies 文件，并将它们打包成一个2D图集纹理。iesCount 属性指定图集包含多少条分布曲线，而iesLightProfiles 则通过IESLightProfileIndex 对象将单个光源映射到分布曲线索引上。

Texture {
    id: iesAtlasTexture
    textureData: IESTextureData {
        id: iesTextureData
        sources: [
            "qrc:/assets/l0.ies",
            "qrc:/assets/l1.ies",
            "qrc:/assets/l2.ies",
            "qrc:/assets/l3.ies",
            "qrc:/assets/l4.ies",
            "qrc:/assets/l5.ies",
        ]
    }

    tilingModeHorizontal: Texture.ClampToEdge
    tilingModeVertical: Texture.ClampToEdge
    minFilter: Texture.Linear
    magFilter: Texture.Linear
    generateMipmaps: false
}

将扩展程序附加到 View3D

将该扩展添加到View3D 的extensions 列表中。随后，渲染管线将每帧调用一次该扩展的计算着色器：

View3D {
    extensions: [ froxelExtension ]
}

雾体积

Fog3DVolume 节点用于在场景中定义雾区。type 属性可选择两种形状之一：Fog3DVolume.Sphere 或Fog3DVolume.Box ，而extents 属性则用于设置边界尺寸。color 和density 属性用于控制外观效果。

每帧将 `noiseOffset ` 值递增可实现噪点动画效果。若要使密度随高度递减，请将 `heightEnabled ` 设置为 `true `，并调整 `leastIntenseY`、`mostIntenseY` 和 `heightCurve`：

Fog3DVolume {
    id: fogSphere
    type: Fog3DVolume.Sphere
    extents: Qt.vector3d(5000, 5000, 5000)
    color: settings.fogVolumeColor
    density: settings.fogVolumeDensity
    noiseOffset: Qt.vector3d(baseNode.time * 0.1 * settings.fogSpeed,
                             baseNode.time * 0.02 * settings.fogSpeed,
                             baseNode.time * 0.01 * settings.fogSpeed)
    noiseScale: settings.fogVolumeNoiseScale
    heightEnabled: settings.fogVolumeHeightEnabled
    leastIntenseY: settings.fogVolumeHeightLeastY
    mostIntenseY: settings.fogVolumeHeightMostY
    heightCurve: settings.fogVolumeHeightCurve
}

VolumetricFogEffect

该扩展通过只读属性froxelTexture 展示其结果，这是一个 3D RGBA 纹理，其中存储了每个 Froxel 的累积光散射数据。将VolumetricFogEffect 后处理效果添加到ExtendedSceneEnvironment 上，以使用该纹理。该效果通过 Froxel 纹理进行光线行进，并将体积光合成到渲染帧中：

effects: [
    VolumetricFogEffect {
        froxelTexture: froxelExtension.froxelTexture
        cameraPosition: camera.scenePosition
        cameraForward: camera.forward
        invViewMatrix: camera.sceneTransform
        marchSteps: froxelExtension.froxelDepth
        nearPlane: froxelExtension.nearPlane
        farPlane: froxelExtension.farPlane
        frameBaseJitter: se.temporalAAEnabled &&
                         se.temporalAAMode === SceneEnvironment.TAAMotionVector &&
                         se.antialiasingMode !== SceneEnvironment.MSAA ? 1.0 : 0.0
        jitterIntensity: settings.jitterIntensity
    }
]

marchSteps 属性控制光线行进的步数。请将其与froxelDepth 设置保持一致。frameBaseJitter 和jitterIntensity 属性可启用时间抖动，当场景同时使用时间抗锯齿时，该功能可减少带状伪影。

在您自己的项目中复用该扩展

VFExtension 子项目可作为独立的QML模块进行构建。若要在其他项目中使用它，请复制该目录，通过add_subdirectory() 将其添加，并将该库链接到目标项目中：

add_subdirectory(VFExtension)

target_link_libraries(myapp PRIVATE VFExtension)

然后在 QML 中导入该模块：

import VFExtension

注意：该 扩展包含私有Qt Quick 3D 头文件，并链接自Qt6::Quick3DPrivate 。私有API不保证源代码或二进制兼容性，因此当您升级到新版Qt时，该扩展可能需要进行修改。

示例项目 @ code.qt.io

另请参阅 Qt Quick 3D - 模板轮廓扩展示例、Qt Quick 3D - 简单雾效示例，以及 Qt Quick 3D 中的“用户自定义渲染通道”。
