演示如何使用通过Qt Quick Effect Maker (QQEM) 创建的效果。

Wiggly演示了如何在Qt Quick 应用程序中使用用Qt Quick Effect Maker (QQEM) 创建的着色器特效。通过简单的Qt Quick 用户界面，用户可以更改 Wiggly 文字和波浪大小，以及应用电云效果。

运行示例

运行示例 Qt Creator，打开Welcome 模式，然后从Examples 中选择示例。更多信息，请参阅Qt Creator: 教程：构建并运行。

应用程序基础知识

示例的大部分内容和设置都包含在main.qml文件中。首先，创建一个用作效果源的项目。

Rectangle {
    id: sourceItem
    anchors.centerIn: parent
    width: textItem.width + 60 * mainWindow.px
    height: textItem.height + 30 * mainWindow.px
    color: "#d0d0d0d0"
    border.color: "#d0ffffff"
    border.width: 4 * mainWindow.px
    radius: 20 * mainWindow.px
    layer.enabled: true
    layer.smooth: true
    visible: false
    Text {
        id: textItem
        anchors.centerIn: parent
        text: wigglyTextField.text
        font.family: font1.font.family
        font.pixelSize: Math.min(200 * mainWindow.px, 0.8 * mainWindow.width / text.length)
    }
}

该项目是一个Rectangle ，内含Text 元素。矩形的大小取决于文本的字符数，以使其能很好地适应应用程序窗口。这里重要的两行是layer.enabled：true和visible：false，前者用于为特效创建屏幕外纹理，后者用于隐藏该元素，因为特效将替换其内容。如果项目是可见的，它看起来就像这样，但没有摇摆效果：

接下来，创建用于控制效果的设置工具栏。

TextField {
    id: wigglyTextField
    anchors.verticalCenter: parent.verticalCenter
    width: mainWindow.width * 0.3
    text: "Wiggly"
}
Slider {
    id: wigglyAmountYSlider
    anchors.verticalCenter: parent.verticalCenter
    width: mainWindow.width * 0.15
    from: 0
    to: 100
    value: 40
}
Slider {
    id: wigglyAmountXSlider
    anchors.verticalCenter: parent.verticalCenter
    width: mainWindow.width * 0.15
    from: 0
    to: 100
    value: 20
}
Switch {
    id: electricSwitch
    anchors.verticalCenter: parent.verticalCenter
}

这些组件使用 Qt Quick Controls堆叠在Row 元素内。第一个是TextField ，您可以用它来更改摇摆文字。然后是单独的Slider 元素，用于控制 X 和 Y 坐标的波形大小。最后一个控件是Switch ，用于启用电云效果。

WigglyEffect {
    id: wigglyEffect
    source: sourceItem
    anchors.fill: sourceItem
    timeRunning: true
    wigglyAmountX: wigglyAmountXSlider.value
    wigglyAmountY: wigglyAmountYSlider.value
    electricCloudColor.a: electricSwitch.checked ? 1.0 : 0.0
    wigglyShadows: 0.5
}

该 WigglyEffect 应用于之前定义的sourceItem 。代码将timeRunning 设置为 true，以实现动画效果。最后，它将一些着色器效果属性连接到控制组件。

您也可以查看WigglyEffect.qml 文件，了解效果的详细信息。但该文件是由 QQEM 工具创建的，因此通常不应手动修改。相反，请按照下一节的说明使用Qt Quick Effect Maker 。

在 QQEM 中修改效果

如上所述，WigglyEffect是使用Qt Quick Effect Maker 创建的。有关 QQEM 安装的更多信息，请参阅安装 Qt Quick Effect Maker 文档。

修改特效

在 QQEM 工具中打开特效项目文件 (qep)。
修改特效节点、属性或着色器代码，并查看实时预览。
准备就绪后，将修改后的效果导出到应用程序中。

在 QQEM 中打开WigglyEffect/WigglyEffect.qep 项目后，您会看到类似下面的内容：

在左侧，您可以看到带有该效果不同节点的Node view 。右上角显示的是Property view ，其中包含效果的属性（API）。右下角显示效果的Live view ，以及当前选择的预览源项。要查看带有实际内容的实时预览，请将sourceItem 的图像添加到Edit >Preferences 的源列表中，然后从预览工具栏弹出列表中选择该图像。

要修改摇摆效果的着色器代码，请双击Wiggly节点或选中它，然后从DESIGN 模式切换到CODE 模式。然后选择VERT 选项卡，查看顶点着色器，大部分效果代码都在这里：

@mesh 63, 1
out vec3 wigglyColor;

float rainbowColor(float phase) {
    return abs(sin(texCoord.x * 2.0 + iTime + phase));
}

@main
{
    float wave = sin(vertCoord.x * 0.01 + iTime * 3.0);
    vertCoord.x += wigglyAmountX * wave;
    vertCoord.y += wigglyAmountY * wave;
    const float tau = 6.28318530718;
    wigglyColor.r = rainbowColor(0.0);
    wigglyColor.g = rainbowColor(1.0/3.0 * tau);
    wigglyColor.b = rainbowColor(2.0/3.0 * tau);
    float shadowAmount = (wigglyAmountX + wigglyAmountY) * wave;
    wigglyColor.rgb += shadowAmount * wigglyShadows * 0.01;
}

第一行设置了ShaderEffect 网格大小。这是必要的，因为默认情况下只有边角有顶点，而摇摆效果需要更多移动顶点。然后，设置顶点着色器输出wigglyColor 变量，该变量稍后将用于片段着色器，以应用一些阴影。接下来，引入一个名为rainbowColor 的函数，该函数返回相位的单通道颜色。

在主方法中，代码首先设置vertCoord ，以正弦波移动顶点位置。接下来的几行设置了摇摆彩虹的红色、绿色和蓝色通道。最后两行在波浪后应用一些阴影。

接下来，选择FRAG 选项卡，查看片段着色器代码：

@main
{
    fragColor.rgb *= wigglyColor * fragColor.a;
}

片段着色器非常简单，只是将当前源颜色与从顶点着色器接收到的wigglyColor 相乘。

更多的处理本可以在片段着色器一侧完成，但由于顶点的数量明显少于片段（像素）的数量，因此在顶点着色器上编写代码通常性能更高。有些工具（如Shaderertoy）只允许编写片段着色器。但由于Qt Quick 和 QQEM 也支持自定义顶点着色器，因此应尽量利用它们。

修改这些着色器后，Live view 的输出会立即发生变化。要在示例程序中使用修改后的着色器，请从菜单中选择File >Export 。

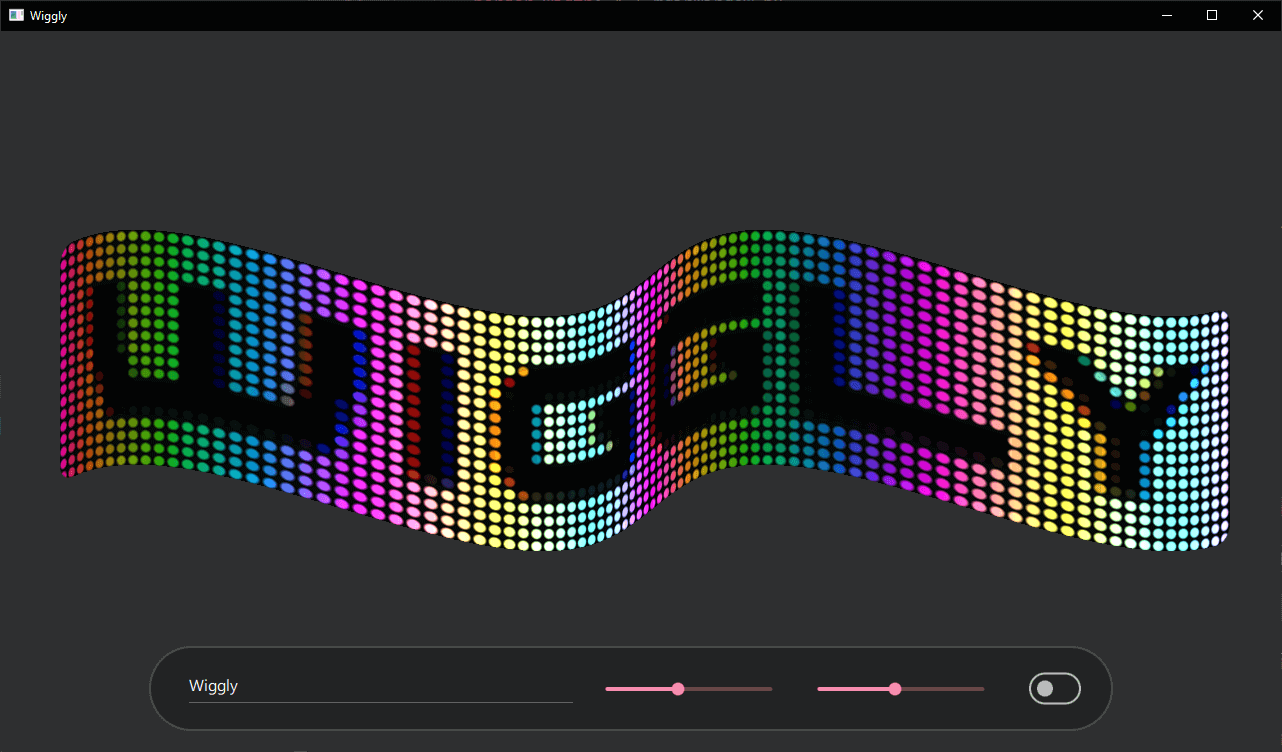

现在，您可以更多地使用 QQEM 功能。例如，添加新节点、更改或添加新属性、在着色器代码中使用这些属性等等。以下是LedScreen 节点添加到节点图开头后的效果示例：

文件：
