基于物理的渲染

简介

基于物理的渲染（PBR）是一种旨在精确模拟场景中材质和光源物理特性的渲染技术。它基于物理原理，并利用算法精确建模光线与不同材质之间的相互作用。

基于物理的渲染考虑了光线被各种表面（如金属、玻璃和塑料）吸收、反射和散射的方式。这使得材质的渲染更加逼真准确，同时也产生了更精确的光照效果，例如反射、折射和阴影。

除了视觉效果更佳外，由于材质基于物理参数，使用和调整起来更加直观，这也简化了艺术家的工作流程。另一个好处是，使用 PBR 材质能使导入的资产外观与其原始设计更加一致。

有关 PBR 理论的更多细节，请参阅：https://learnopengl.com/PBR/Theory和https://academy.substance3d.com/courses/the-pbr-guide-part-1，其中提供了深入的解释。

材质与工作流程

为了充分利用基于物理的渲染，Qt Quick 3D 提供了三种内置材质：PrincipledMaterial 、SpecularGlossyMaterial 和CustomMaterial 。每种材质都提供了不同的工作流程来定义材质属性。选择使用哪种工作流程和材质，将取决于您想要创建的材质类型，或者您用于创建材质的工具所定义的工作流程。

金属粗糙度工作流

金属粗糙度工作流程是一种实现基于物理的渲染（PBR）的方法，它使用两个主要参数来表示材质的外观：金属反射率和表面粗糙度。金属反射率是一个介于 0（非金属）到 1（完全金属）之间的数值，它决定了入射光中有多少被材质反射，有多少被吸收。表面粗糙度是一个介于 0（光滑）到 1（粗糙）之间的值，用于决定材质表面看起来是粗糙还是光滑。在“金属/粗糙度”工作流中，材质的视觉外观由其底色、金属反射率和表面粗糙度值决定，这些值可以存储为纹理或常量。

在“金属/粗糙度”工作流中，材质的基色既包含非金属（介电体）的反射颜色，也包含金属的反射率值。

PrincipledMaterial

PrincipledMaterial 是Qt Quick 3D 中启用“金属粗糙度”工作流的主要材质。下文展示了PrincipledMaterial 的使用示例：

import QtQuick
import QtQuick3D
import QtQuick3D.Helpers

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("PrincipledMaterial")

    View3D {
        anchors.fill: parent

        environment.backgroundMode: SceneEnvironment.SkyBox
        environment.lightProbe: Texture {
            textureData: ProceduralSkyTextureData {}
        }

        PerspectiveCamera {
            z: 150
            y: 40
            eulerRotation.x: -15
        }

        Model {
            x: -50
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColor: "red"
                    metalness: 0.0
                    roughness: 0.1
                }
            ]
        }
        Model {
            x: 50
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColor: "red"
                    metalness: 1.0
                    roughness: 0.1
                }
            ]
        }
    }
}

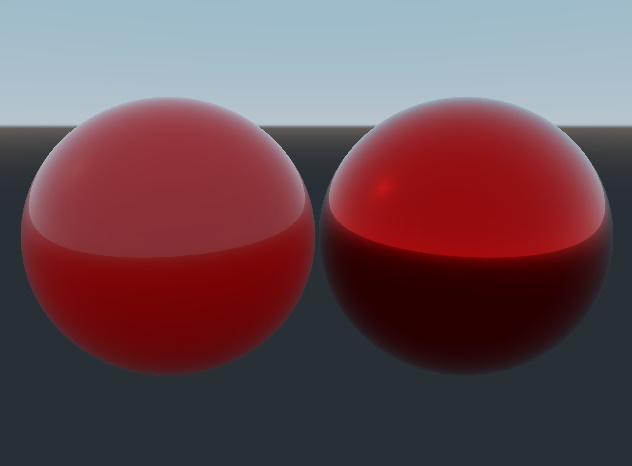

该示例展示了两个球体，一个采用非金属材质，另一个采用金属材质，并展示了基础颜色随金属度数值变化而产生的不同效果。

两个展示PBR材质属性的红色球体

在前一个示例中，“金属粗糙度”工作流的所有相关属性均通过常量值定义，但也可以使用纹理进行定义。以下示例展示了如何使用纹理来定义材质的底色、金属度和粗糙度：

import QtQuick
import QtQuick3D
import QtQuick3D.Helpers

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("PrincipledMaterial with Textures")

    View3D {
        anchors.fill: parent

        environment.backgroundMode: SceneEnvironment.SkyBox
        environment.lightProbe: Texture {
            textureData: ProceduralSkyTextureData {
            }
        }

        PerspectiveCamera {
            z: 150
            y: 40
            eulerRotation.x: -15
        }

        Model {
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColorMap: Texture {
                        source: "red.png"
                    }
                    metalnessMap: Texture {
                        source: "metalness.png"
                    }
                    roughnessMap: Texture {
                        source: "roughness.png"
                    }
                }
            ]
        }
    }
}

CustomMaterial

虽然“PrincipledMaterial ”是创建材质的一种非常灵活的方式，但有时您可能需要对材质属性进行更精细的控制。为此，Qt Quick 3D 提供了“CustomMaterial ”，它允许您通过调整材质使用的着色器代码，来增强“金属粗糙度”工作流中使用的数值。

请参阅《可编程材质、特效、几何体和纹理数据》，了解如何使用自定义着色器代码来增强材质以及内置的 PBR 照明系统。

镜面反射与光泽度工作流

镜面反射/光泽度工作流是一种实现基于物理的渲染（PBR）的方法，它使用两个主要参数来表示材质的视觉效果：镜面反射率和光泽度。镜面反射率是一个颜色值，用于决定材质表面上镜面高光的颜色和强度。光泽度是一个介于 0（粗糙）到 1（光滑）之间的值，用于决定材质表面看起来是粗糙还是光滑。在镜面反射/光泽度工作流中，材质的视觉外观由其反照率、镜面反射率和光泽度值决定，这些值可以存储为纹理或常量值。镜面反射率高而光泽度低的材质会呈现更强的金属质感，并具有锐利的镜面高光；而镜面反射率低而光泽度高的材质则会呈现更强的漫反射效果，并具有柔和的镜面高光。

SpecularGlossyMaterial

SpecularGlossyMaterial 是Qt Quick 3D 中支持“镜面反射/光泽度”功能的材质。
