グラフの印刷

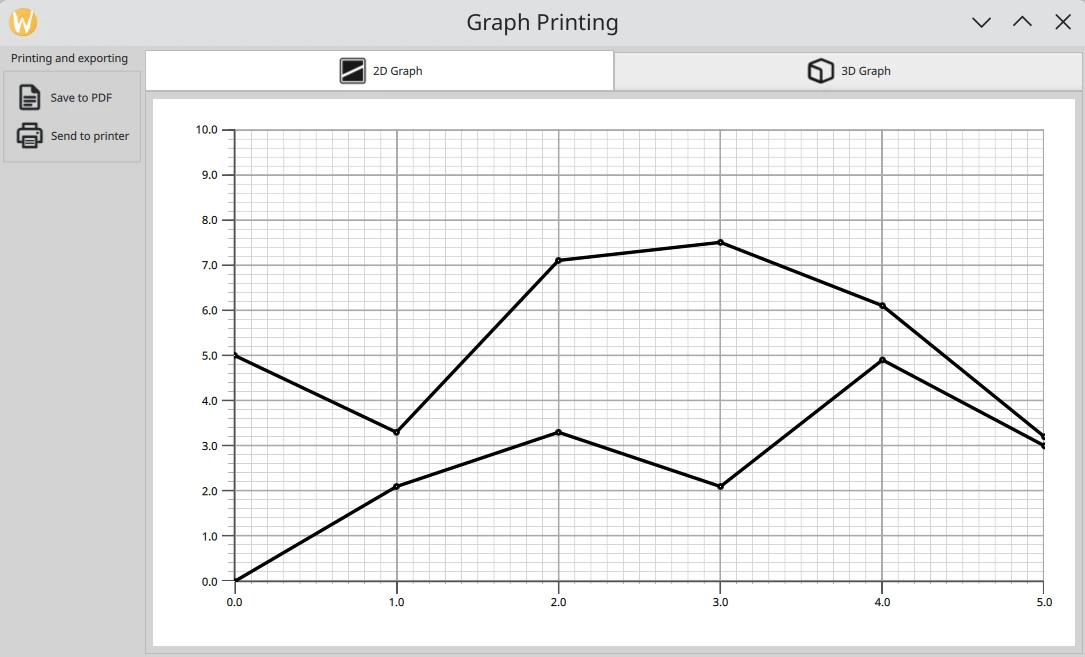

「グラフの印刷」のサンプルでは、2Dおよび3Dグラフを印刷したり、PDFにエクスポートしたりする方法を示しています。

例の起動

このサンプルは、以下の手順で実行できます。

• Qt Creator

  Welcome モードを開き、Examples からこのサンプルを選択します。詳細については、Qt Creator の「チュートリアル：ビルドと実行」を参照してください。

• Qt Extension for Visual Studio Code

  Command Palette から `Qt: Open Qt examples ` コマンドを実行し、リストからこのサンプルを選択します。詳細については、Qt Extension for Visual Studio Code の「チュートリアル：ビルドと実行」を参照してください。

GraphPrinter クラス

印刷機能は、GraphPrinter クラスに実装されています。このクラスは以下の関数を公開しています：

• generatePDF 関数。その動作は以下の通りです。
  • 出力 PDF ファイルの設定を行います。

    この関数は、指定されたフォルダ内の「graph.pdf」ファイルを指定してQPdfWriter をインスタンス化します。また、この関数では、エクスポートされるPDFファイルのオプション（タイトル、解像度、ページサイズ、余白）も指定します。

    QFile file = QFile(path.toLocalFile());

    {
        QPdfWriter writer(file.fileName());
        writer.setResolution(90);
        writer.setTitle(u"Graph"_s);
        writer.setPageSize(QPageSize(image.size()));
        writer.setPageMargins(QMarginsF(0, 0, 0, 0));
        writer.newPage();
        paintImage(image, &writer);
    }

  • 画像処理の設定を行います。

    静的ヘルパー関数 `paintImage ` は、QML からキャプチャした画像を `QPaintDevice ` クラスのインスタンスに描画します。

    この関数は、デバイスを参照するQPainter を作成します。

    グラフが正しく描画されるように、元の縦横比を維持したまま、ペインターのビューポートサイズに合わせて拡大縮小されます。

    ペインタのレンダリングヒントは、ロスレス画像レンダリングに設定されます。その後、この関数は画像をPDFファイルに描画します。

    static void paintImage(const QImage &image, QPaintDevice *paintDevice)
    {
        QPainter painter(paintDevice);
        const QImage finalImage = image.scaled(painter.viewport().size(), Qt::KeepAspectRatio);
        painter.setRenderHint(QPainter::LosslessImageRendering);
        painter.drawImage(finalImage.rect(), finalImage);
    }

    QPdfWriter およびQPrinter はQPaintDevice を継承しているため、このヘルパー関数は、後述するgeneratePDF 関数およびprint 関数から呼び出すことができます。

  この関数は、エクスポートされたファイルへのフルパスを含む、アプリケーションのメッセージダイアログに表示されるステータスメッセージを返します。

• getPrinters 関数は、利用可能なプリンタのリストを返します。

  QStringList GraphPrinter::getPrinters()
  {
      return QPrinterInfo::availablePrinterNames();
  }

• print 関数は、generatePDF 関数と同様に動作しますが、QPrinter インスタンスを参照するQPainter を作成します：

  QString GraphPrinter::print(const QImage &image, const QString &printerName)
  {
      QPrinterInfo printInfo = QPrinterInfo::printerInfo(printerName);
      if (printInfo.isNull())
          return tr("%1 is not a valid printer").arg(printerName);

      QPrinter printer(printInfo, QPrinter::HighResolution);
      printer.setOutputFormat(QPrinter::NativeFormat);

      paintImage(image, &printer);

      return tr("Printed to %1").arg(printerName);
  }

  この関数は、アプリケーションのメッセージダイアログに表示されるステータスメッセージを返します。

アプリケーションの設定

アプリケーションの設定コードに加え、main.cpp ファイルには、GraphPrinter クラスの新しいインスタンスを作成し、QML コードからアクセスできるようにするコードが含まれています。

GraphPrinter graphPrinter;
viewer.rootContext()->setContextProperty(u"graphPrinter"_s, &graphPrinter);

レイアウトと画像キャプチャの設定

2D および 3D グラフは、Stacklayout 内にレイアウトされています。ユーザーは、TabBar を使用してこれを操作できます。

TabBar {
    id: tabBar
    anchors.left: parent.left
    anchors.right: parent.right

    TabButton {
        text: "2D Graph"
        implicitHeight: 48
        icon.source: checked ? "flatten_square_fill.svg" : "flatten.svg"
        icon.height: 36
        icon.width: 36
    }

    TabButton {
        text: "3D Graph"
        implicitHeight: 48
        icon.source: checked ? "box_left_fill.svg" : "box_left.svg"
        icon.height: 36
        icon.width: 36
    }
}
Frame {
    id: tabFrame
    anchors.left: parent.left
    anchors.right: parent.right
    anchors.top: tabBar.bottom
    anchors.bottom: parent.bottom

    StackLayout {
        id: stackLayout

        anchors.fill: parent
        currentIndex: tabBar.currentIndex

        Graph2D {
            id: linegraph
        }

        Graph3D {
            id: bargraph
        }
    }
}

FileDialogコンポーネントは、書き出すPDFファイルを選択するために使用されます。このコンポーネントはアプリケーションのレイアウト上には視覚的に表示されませんが、そのAPIには現在のQMLファイルからアクセス可能です。

FileDialog {
    id: dialog
    currentFolder: StandardPaths.writableLocation(StandardPaths.PicturesLocation)
    nameFilters: ["PDF files (*.pdf)"]
    defaultSuffix: "pdf"

    fileMode: FileDialog.SaveFile

プリンターを選択するためのカスタム印刷ダイアログが作成されており、 ボタンで呼び出されます。このダイアログは、利用可能なプリンターのリストを取得し、リストビューに表示します。

Dialog {
    id: printerDialog
    anchors.centerIn: parent
    contentHeight: printerListView.height
    contentWidth: printerListView.width

    title: qsTr("Available Printers")
    modal: true

    onOpened: {
        printerModel.clear()
        var printers = graphPrinter.getPrinters()
        printers.forEach((x, i) => printerModel.append({
                                                           "name": x
                                                       }))
    }
...
contentItem: Rectangle {
    id: printerItem
    height: printerListView.height
    width: printerListView.width
    color: mainView.item.theme.plotAreaBackgroundColor

    ListView {
        id: printerListView
        height: 100
        width: 200
        clip: true

        model: printerModel
        delegate: printerDelegate
        highlight: Rectangle {
            color: mainView.item.theme.grid.subColor
        }
    }
}

「 」ボタンをクリックすると、PDFエクスポートが実行されます。

PDFエクスポートまたは印刷のいずれかがトリガーされると、次のコードが実行されます：

• grabToImage メソッドを使用して画像をキャプチャします。現在のグラフは、Stacklayout の現在のインデックスにあるアイテムです。
• grabToImage のパラメータでは、GraphPrinter クラス内のgeneratePDF またはprint 関数をコールバックとして指定します。

  PDF へのエクスポート：

  onAccepted: {
      mainView.prepareForPrint()

      mainView.item.grabToImage(function (result) {
          message.title = "Save PDF"
          message.text = "PDF saved to " + graphPrinter.generatePDF(
                      dialog.selectedFile, result.image)
          message.open()
      }, mainView.outputsize)
  }

  印刷：

  onAccepted: {
      var selectedPrinter = printerModel.get(printerListView.currentIndex)
      mainView.prepareForPrint()
      mainView.item.grabToImage(function (result) {
          message.title = "Print"
          message.text = graphPrinter.print(result.image,
                                            selectedPrinter.name)
          message.open()
      }, mainView.outputsize)
  }

  onClosed: {
      mainView.cleanAfterPrint()
  }

  サイズについては、このコードにより画像は実際の解像度の4倍で描画されます。3Dグラフの場合、印刷中はアイテムを展開した状態にする必要があります：

  function prepareForPrint() {
      if (stackLayout.currentIndex === 1) {
          var newsize = Qt.size(bargraph.width * 4, bargraph.height * 4)

          // check that we do not exceed maximum texture size
          if (newsize.width * Screen.devicePixelRatio > graphPrinter.maxTextureSize() ) {
              // scale to 25% under max texture size to be on the safe side; some GPUs seem
              // to glitch when using the abosulute max
              var ratio = (newsize.width * Screen.devicePixelRatio * 1.25)
                      / graphPrinter.maxTextureSize()
              newsize.width /= ratio
              newsize.height /= ratio
          }
          outputsize.width = Math.round(newsize.width)
          outputsize.height = Math.round(newsize.height)

          // resize the bar graph to match the PDF output size
          item.width = outputsize.width
          item.height = outputsize.height
      } else {
          outputsize = Qt.size(linegraph.width * 4, linegraph.height * 4)
      }
  }

  function cleanAfterPrint() {
      if (stackLayout.currentIndex === 1) {
          // resize the bar graph back to the actual visual size
          item.width = stackLayout.width
          item.height = stackLayout.height
      }
  }

サンプルプロジェクト @ code.qt.io
