LineSeries QML Type

데이터를 선 그래프로 표시합니다. 더 보기...

• 상속된 멤버를 포함한 모든 멤버 목록
• LineSeries는 2D용 QML 유형인 ‘Qt Graphs ’의 일부입니다.

속성

• capStyle : Qt::PenCapStyle
• dashOffset : real (since 6.11)
• dashPattern : list<real> (since 6.11)
• joinStyle : Qt::PenJoinStyle (since 6.11)
• lineStyle : QLineSeries::LineStyle (since 6.11)
• pointDelegate : Component
• strokeStyle : enumeration (since 6.11)
• width : real

신호

• capStyleChanged()
• dashOffsetChanged(qreal newDashOffset) (since 6.11)
• dashPatternChanged(QList<qreal> newDashPattern) (since 6.11)
• joinStyleChanged(Qt::PenJoinStyle newJoinStyle) (since 6.11)
• lineStyleChanged(QLineSeries::LineStyle newLineStyle) (since 6.11)
• strokeStyleChanged(QLineSeries::StrokeStyle newStrokeStyle) (since 6.11)
• widthChanged()

방법

• point dataPointCoordinatesAt(real x, real y)

상세 설명

선 그래프는 정보를 직선이나 계단 형태로 연결된 일련의 데이터 점으로 나타내는 데 사용됩니다.

시리즈에는 다음과 같이 NaN 값을 사용하여 간격을 둘 수 있습니다:

import QtGraphs

GraphsView {
    axisX: ValueAxis {
        max: 5
    }
    axisY: ValueAxis {
        max: 5
    }

    LineSeries {
        color: "#00ff00"
        joinStyle: Qt.RoundJoin

        XYPoint {
            x: 0.5
            y: 0.5
        }

        XYPoint {
            x: 1.1
            y: NaN
        }

        XYPoint {
            x: 1.9
            y: 3.3
        }

        XYPoint {
            x: 2.1
            y: 2.1
        }

        XYPoint {
            x: 5
            y: 4.9
        }
    }
}

또는

QLineSeries *series = new QLineSeries();
series->append(0, 2);
series->append(2, 4);
series->append(3, std::numeric_limits<qreal>::quiet_NaN());
series->append(4, 1);
series->append(5, 0);
series->setLineStyle(QLineSeries::LineStyle::StepCenter);
series->setColor(Qt::red);

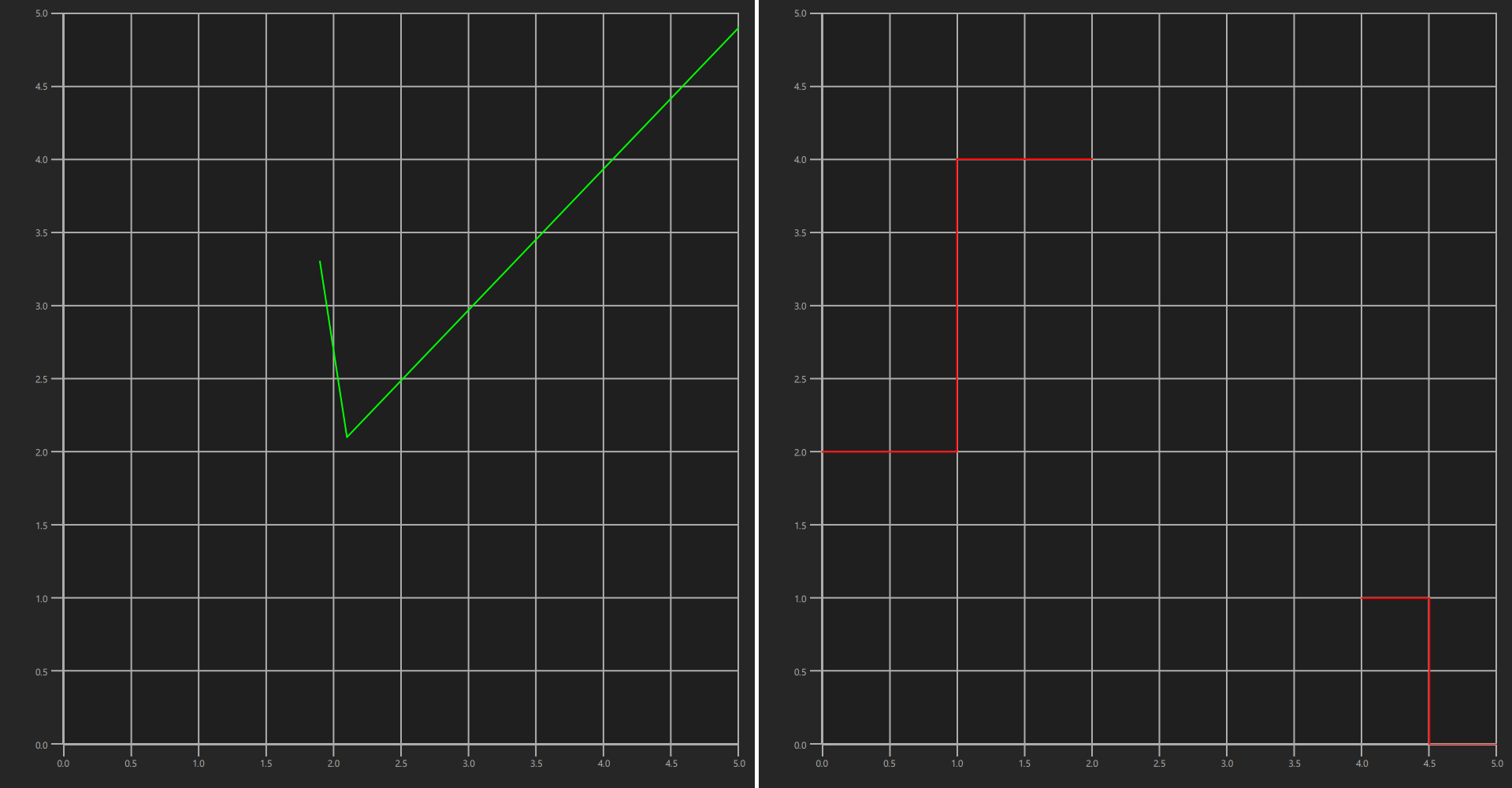

다음과 같은 결과가 나타납니다:

LineSeries는 ScatterSeries 과 거의 동일한 API를 사용하므로, 더 자세한 사용 예제는 ScatterSeries 문서를 참조하십시오.

ScatterSeries도 참조하십시오 .

속성 문서

capStyle : Qt::PenCapStyle

선의 끝단 스타일을 제어합니다. Qt.FlatCap, Qt.SquareCap 또는 Qt.RoundCap 중 하나로 설정합니다. 기본적으로 끝단 스타일은 Qt.SquareCap입니다. 유효하지 않은 값은 자동으로 기본값으로 설정됩니다.

Qt::PenCapStyle도 참조하십시오 .

dashOffset : real [since 6.11]

이 속성은 대시 패턴의 시작점을 정의하며, 대시 패턴을 지정하는 데 사용되는 단위로 측정됩니다.

기본값은 0 입니다.

이 속성은 Qt 6.11에서 도입되었습니다.

dashPattern : list<real> [since 6.11]

이 속성은 ` strokeStyle `이 ` LineSeries::DashLine`로 설정되었을 때의 대시 패턴을 정의합니다. 패턴은 짝수 개수의 양수 항목으로 지정해야 하며, 여기서 1, 3, 5...번 항목은 대시를, 2, 4, 6...번 항목은 공백을 나타냅니다. 패턴은 줄 너비 단위로 지정됩니다.

기본값은 (4, 2)이며, 이는 4 * width 픽셀 길이의 대시 뒤에 2 * width 픽셀 너비의 공백이 오는 것을 의미합니다.

이 속성은 Qt 6.11에서 도입되었습니다.

joinStyle : Qt::PenJoinStyle [since 6.11]

선의 연결 스타일을 제어합니다. ` Qt.BevelJoin`, ` Qt.MiterJoin ` 또는 ` Qt.RoundJoin` 중 하나로 설정합니다. 기본적으로 연결 스타일은 `Qt.BevelJoin`입니다. 유효하지 않은 값은 자동으로 기본값으로 설정됩니다.

이 속성은 Qt 6.11에서 도입되었습니다.

Qt::PenJoinStyle도 참조하십시오 .

lineStyle : QLineSeries::LineStyle [since 6.11]

선의 선 스타일을 제어합니다. LineSeries.Straight, LineSeries.StepLeft, LineSeries.StepRight 또는 LineSeries.StepCenter 중 하나로 설정합니다. 기본적으로 선 스타일은 LineSeries(Straight)입니다. 유효하지 않은 값은 자동으로 기본값으로 설정됩니다.

이 속성은 Qt 6.11에서 도입되었습니다.

QLineSeries::LineStyle도 참조하십시오 .

pointDelegate : Component

지정된 QML 컴포넌트로 해당 지점을 표시합니다.

pointDelegate: Image {
    source: "images/happy_box.png"
}

strokeStyle : enumeration [since 6.11]

이 속성은 Qt 6.11에서 도입되었습니다.

width : real

선의 너비입니다. 기본적으로 너비는 2.0입니다. 0보다 작은 너비는 유효하지 않으며 자동으로 0으로 설정됩니다.

Signal 문서

capStyleChanged()

이 신호는 라인 시리즈의 캡 스타일이 변경될 때 발생합니다.

[since 6.11] dashOffsetChanged(qreal newDashOffset)

이 신호는 선 계열의 선-점-선 오프셋이 변경될 때 발생합니다. newDashOffset 매개변수에는 새로운 점-선-선 오프셋이 저장됩니다.

이 신호는 Qt 6.11에서 도입되었습니다.

[since 6.11] dashPatternChanged(QList<qreal> newDashPattern)

이 신호는 선 시리즈의 선-점선 패턴이 변경될 때 발생합니다. newDashPattern 매개변수에는 새로운 점선 패턴이 저장됩니다.

이 신호는 Qt 6.11에서 도입되었습니다.

[since 6.11] joinStyleChanged(Qt::PenJoinStyle newJoinStyle)

이 신호는 선 계열의 캡 스타일이 변경될 때 발생합니다. newJoinStyle 매개변수에는 새로운 연결 스타일이 저장됩니다.

이 신호는 Qt 6.11에서 도입되었습니다.

[since 6.11] lineStyleChanged(QLineSeries::LineStyle newLineStyle)

이 신호는 선 시리즈의 선 스타일이 변경될 때 발생합니다. newLineStyle 매개변수에는 새로운 선 스타일이 저장됩니다.

이 신호는 Qt 6.11에서 도입되었습니다.

[since 6.11] strokeStyleChanged(QLineSeries::StrokeStyle newStrokeStyle)

이 신호는 선 계열의 획 스타일이 변경될 때 발생합니다. ‘ newStrokeStyle ’ 매개변수에는 새로운 획 스타일이 저장됩니다.

이 신호는 Qt 6.11에서 도입되었습니다.

widthChanged()

이 신호는 라인 시리즈의 폭이 변경될 때 발생합니다.

메서드 문서

point dataPointCoordinatesAt(real x, real y)

x 와 y 의 렌더링 좌표를 데이터 포인트 좌표로 변환한 값을 반환합니다.
