Qt Graphs 2D 개요

Qt Graphs 모듈은 학술 연구 및 의학 등 분석적으로 까다로운 분야를 위해 반응이 빠르고 복잡하며 동적인 2D 그래프를 개발할 수 있는 방법을 제공합니다. Qt Graphs 는 2D 막대 그래프, 선 그래프 및 산점도 그래프를 제공합니다. 사용자 상호작용과 실시간 2D 그래프 그리기 기능을 결합하면 공간을 효율적으로 활용하는 사용자 인터페이스를 구축할 수 있습니다.

자세한 내용은 AreaSeries, BarSeries, LineSeries, PieSeries, ScatterSeries 및 SplineSeries 을 참조하십시오.

그래프 유형

Qt Graphs 모듈은 다음과 같은 2차원 그래프 유형을 제공합니다:

• 면적 그래프
• 막대 그래프
• 도넛 그래프
• 선 그래프
• 원형 그래프
• 산점도
• 스플라인 그래프

GraphsView 는 모든 2D 그래프 유형의 기본 컨테이너로, 그래프는 시계열로 이 컨테이너에 추가됩니다.

2D 면적 그래프

데이터는 점들로 구성된 면으로 그려집니다. 점들은 두 개의 시리즈( upper 및 lower)로 정의됩니다.

시리즈 사이의 면적은 그래프로 그려집니다. 상단 시리즈만 정의된 경우, 면적은 그래프 하단과 상단 시리즈 사이의 영역이 됩니다.

자세한 내용은 AreaSeries 및 XYPoint 를 참조하십시오.

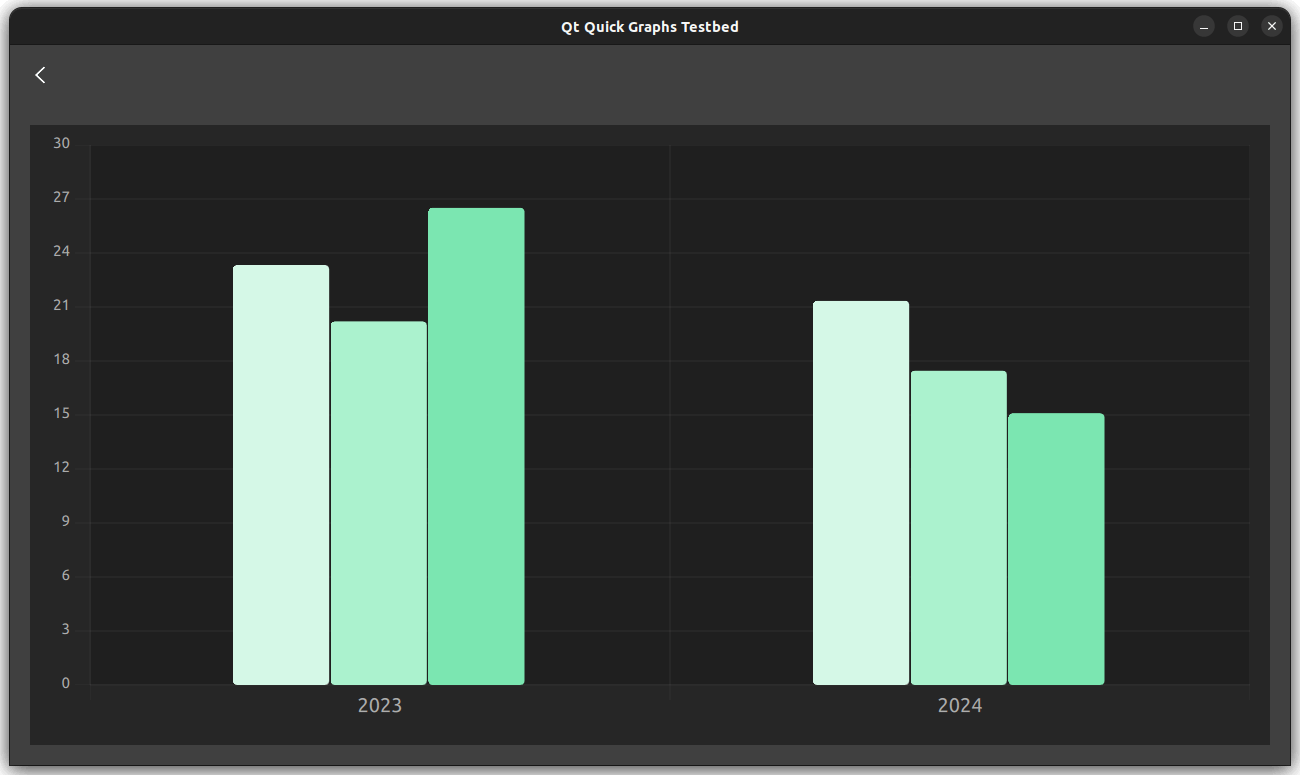

2차원 막대 그래프

데이터는 범주별로 그룹화된 일련의 세로 막대 형태로 그려지며, 각 막대 세트에서 범주당 하나의 막대가 시리즈에 추가됩니다.

자세한 내용은 BarSeries 및 BarSet 을 참조하십시오.

2D 도넛 그래프

도넛 차트는 원형 차트의 특수한 경우로, hole size 을 정의하는 추가 속성을 가지고 있습니다.

자세한 내용은 PieSeries 및 PieSlice 을 참조하십시오.

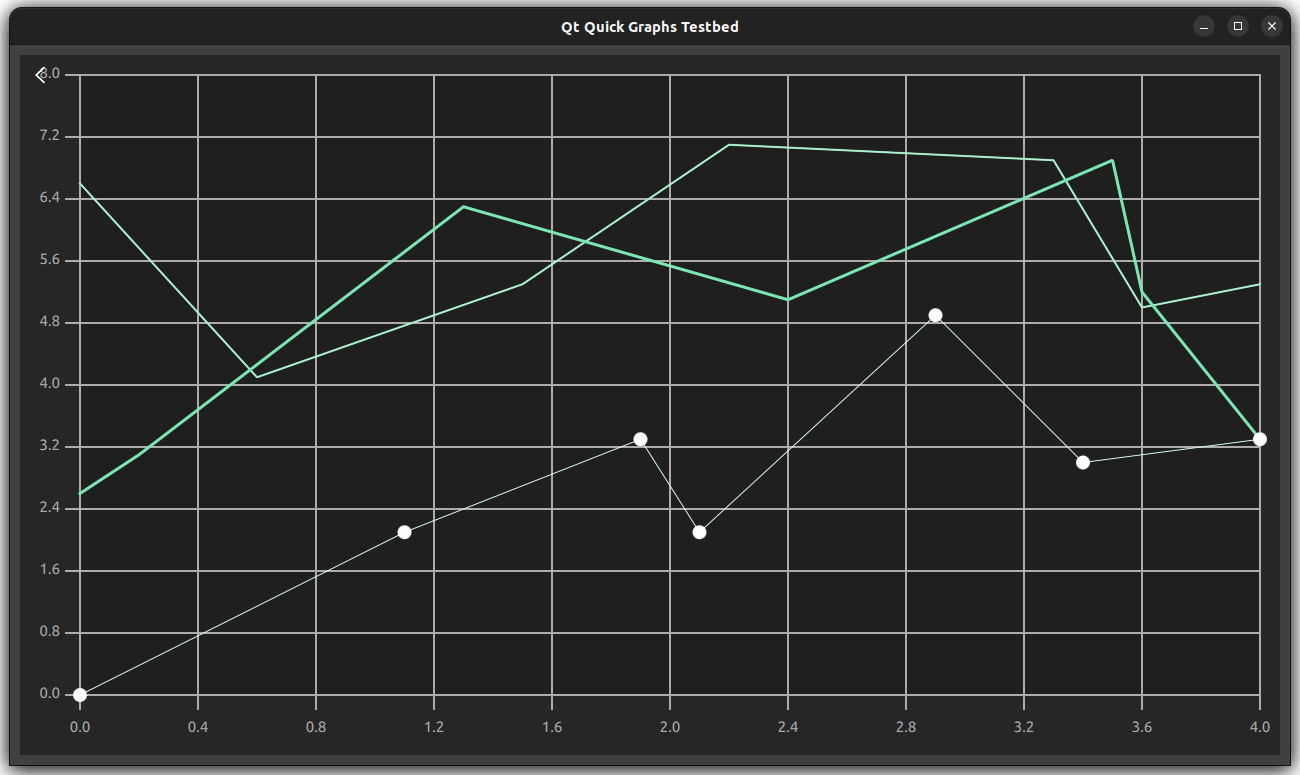

2D 선 그래프

선 그래프는 일련의 데이터 포인트를 직선으로 연결하여 정보를 표시하는 데 사용됩니다. 각 점에 대해 수평축과 수직축상의 위치를 결정하는 두 가지 값이 지정됩니다.

자세한 내용은 LineSeries 및 XYPoint 를 참조하십시오.

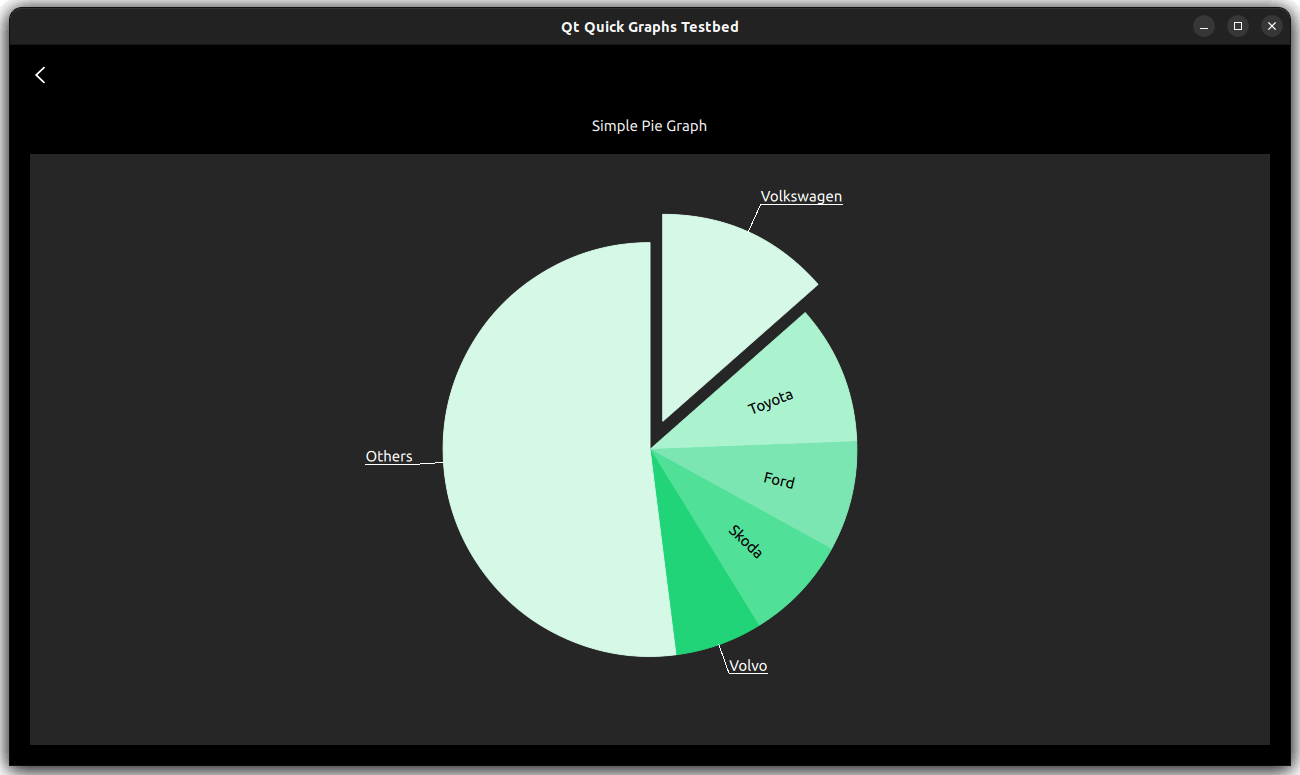

2D 원형 그래프

원형 그래프는 PieSlice 유형을 사용하여 정의된 조각들로 구성됩니다. PieSeries 유형은 시리즈 내 모든 조각의 합계와 비교하여 각 조각의 비율을 계산함으로써 그래프에서 해당 조각의 실제 크기를 결정하므로, 조각에는 어떤 값이든 지정할 수 있습니다.

자세한 내용은 ` PieSeries ` 및 ` PieSlice `을 참조하십시오.

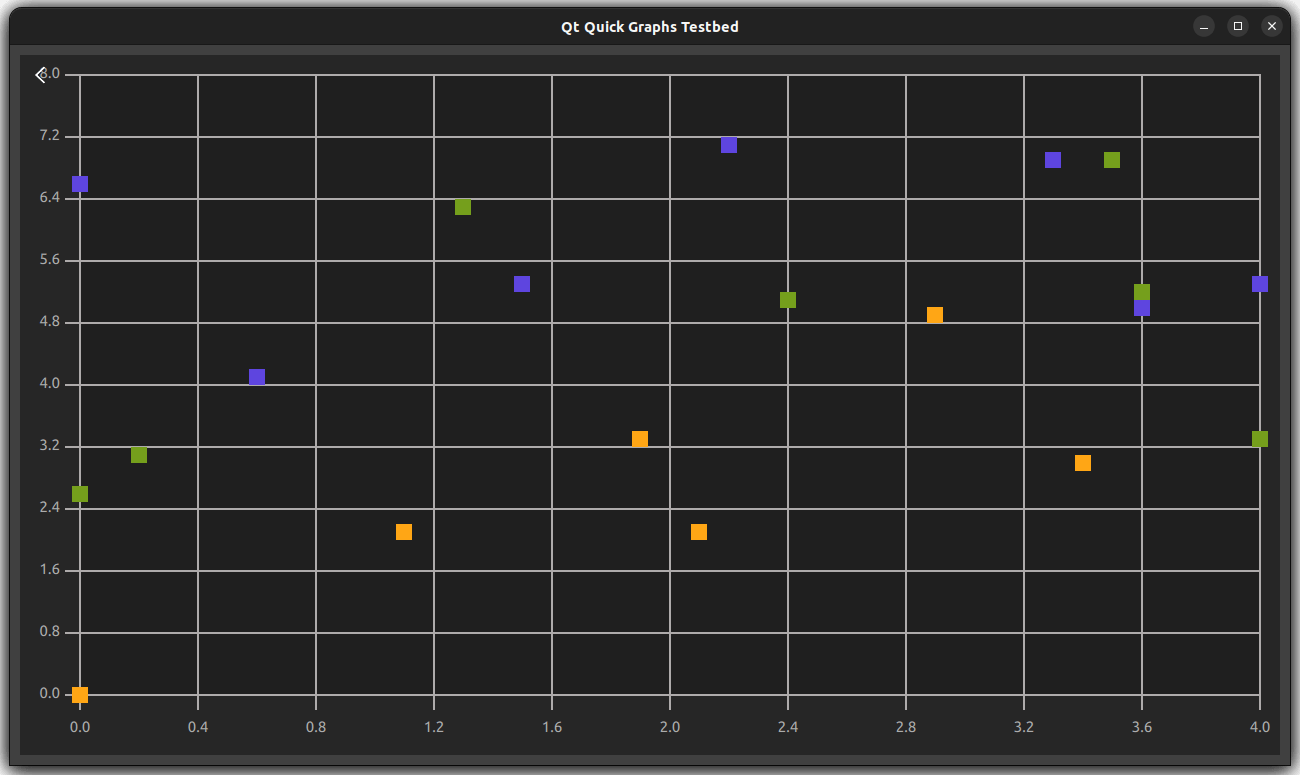

2차원 산점도

산점도 데이터는 그래프 상의 점 모음으로 표시됩니다. 각 점에 대해서는 수평축과 수직축상의 위치를 결정하는 두 개의 값이 지정됩니다.

자세한 내용은 ScatterSeries 및 XYPoint 를 참조하십시오.

2D 스플라인 그래프

스플라인 그래프는 그래프에 정의된 모든 점을 통과하며 부드러운 스플라인 선분으로 연결된 일련의 데이터 점으로 정보를 표시하는 데 사용됩니다.

자세한 내용은 SplineSeries 및 XYPoint 을 참조하십시오.
