概要

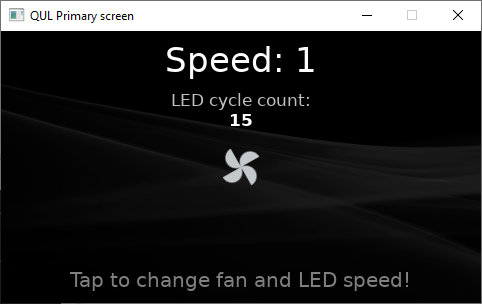

multitask のサンプルでは、複数のRTOSスレッドが互いに通信する方法を示しています。QMLからのイベントを使用して他のスレッドの動作を制御する方法や、GUI以外のスレッドがQMLプロパティの更新をトリガーする方法を示しています。 3つの独立したスレッドが実行されています。1つはQt Quick Ultraliteの実行を担当し、1つはオンボードLEDの点滅を担当し、もう1つはQMLアプリケーションの要求に応じてファンの回転周期を計算します。シンプルなQML UIを備えており、画面中央でファンの画像が回転している間、オンボードLEDが点滅しています。 画面には、LEDの点滅回数（LEDが点滅した総回数）も表示されます。ユーザーは画面をタップすることで、ファンの回転速度やLEDの点滅頻度を変更できます。

対応プラットフォーム

• MIMXRT1050
• MIMXRT1064
• MIMXRT1170
• STM32F769I

プロジェクト構造

プロジェクトの構成は、以下のディレクトリに分かれています：

• board_utils - 特定のプラットフォーム向けのLED制御ルーチンを実装する静的ライブラリ。
• freertos - 特定のプラットフォーム向けのFreeRTOS カーネルを提供する静的ライブラリ。
• images - プロジェクトで使用されるグラフィックリソース。
• src - アプリケーションで使用されるC++ソースコード。
  • desktop - アプリケーションのデスクトップ版用のC++ソースコード。
  • freertos - 「FreeRTOS 」移植版のC++ソースコード。
  • zephyr -Zephyr 移植版の C++ ソースコード。

コードの概要

CMake プロジェクトファイル

メインのCMakeファイルは、freertos ディレクトリをインクルードすることで、サンプルがサポートされているプラットフォームのいずれか向けにビルドされるかどうかを確認します。freertos というCMakeターゲットは、サポートされているプラットフォームに対してのみ定義されています。デスクトップバックエンド向けにビルドする場合、簡略化されたmultitask_desktop アプリケーションがビルドされます。

...
add_subdirectory(freertos)

if(TARGET freertos_kernel) # FreeRTOS support implemented for this platform
    add_subdirectory(board_utils)

    qul_add_target(multitask
         src/freertos/main.cpp
         src/freertos/hardwarecontrol.cpp
         src/freertos/threads/led_thread.cpp
         src/freertos/threads/qul_thread.cpp
         src/freertos/threads/fan_thread.cpp
         QML_PROJECT
         mcu_multitask.qmlproject
    )

    target_compile_definitions(multitask PRIVATE FREERTOS)
    target_include_directories(multitask PRIVATE src src/freertos/threads)
...
elseif(NOT CMAKE_CROSSCOMPILING) # No FreeRTOS here - fallback for building on desktop platform
    qul_add_target(multitask_desktop
        src/desktop/hardwarecontrol.cpp
        QML_PROJECT
        mcu_multitask.qmlproject
        GENERATE_ENTRYPOINT
    )
    target_compile_definitions(multitask_desktop PRIVATE DESKTOP)
    target_include_directories(multitask_desktop PRIVATE src)
...
else()
    message(STATUS "Skipping generating target: multitask")
endif()

BoardUtils ライブラリ

このライブラリは、LED制御の最も基本的な、ハードウェア固有の実装を提供します。サポートされているボード上でLEDを初期化および点灯・消灯するためのシンプルなAPIが提供されています。board_utils/include/board_utils/led.hには、このライブラリのAPIが記述されています。

...
namespace BoardUtils {
void initLED();
void toggleLED();
} // namespace BoardUtils

アプリケーションのエントリポイント

main.cppソースファイルは、FreeRTOS およびZephyr 向けのポートでのみ使用されます（デスクトップ向けビルドでは使用されません）。

...
int main()
{
    Qul::initHardware();
    Qul::initPlatform();
    BoardUtils::initLED();

    initFanControlQueue();
...

    if (xTaskCreate(Qul_Thread, "QulExec", QUL_STACK_SIZE, 0, 4, &QulTask) != pdPASS) {
        Qul::PlatformInterface::log("Task creation failed!.\r\n");
        configASSERT(false);
    }

    if (xTaskCreate(Led_Thread, "LedToggle", configMINIMAL_STACK_SIZE, 0, 4, &LedTask) != pdPASS) {
        Qul::PlatformInterface::log("LED task creation failed!.\r\n");
        configASSERT(false);
    }

    if (xTaskCreate(FanControl_Thread, "FanControl", configMINIMAL_STACK_SIZE, 0, 4, &FanControlTask) != pdPASS) {
        Qul::PlatformInterface::log("Fan control task creation failed!.\r\n");
        configASSERT(false);
    }

    vTaskStartScheduler();
    ...

...
int main()
{
    Qul::initHardware();
    Qul::initPlatform();
    BoardUtils::initLED();

    initFanControlQueue();
    initLedControlQueue();
...

    struct k_thread QulTaskData, LedTaskData, FanControlTaskData;

    QulTask = k_thread_create(&QulTaskData,
                              qul_stack_area,
                              K_THREAD_STACK_SIZEOF(qul_stack_area),
                              Qul_Thread,
                              NULL,
                              NULL,
                              NULL,
                              4,
                              0,
                              K_NO_WAIT);
    LedTask = k_thread_create(&LedTaskData,
                              led_stack_area,
                              K_THREAD_STACK_SIZEOF(led_stack_area),
                              Led_Thread,
                              NULL,
                              NULL,
                              NULL,
                              4,
                              0,
                              K_NO_WAIT);
    FanControlTask = k_thread_create(&FanControlTaskData,
                                     fancontrol_stack_area,
                                     K_THREAD_STACK_SIZEOF(fancontrol_stack_area),
                                     FanControl_Thread,
                                     NULL,
                                     NULL,
                                     NULL,
                                     4,
                                     0,
                                     K_NO_WAIT);

    // Exit the main thread because it is not needed anymore.
    return 0;
    ...

Qt Quick Ultraliteスレッド

Qt Quick のUltraliteスレッドは、アプリケーションインスタンスを作成し、exec() ループを実行します。

...
void Qul_Thread(void *argument)
{
    (void) argument;
    Qul::Application app;
    static multitask item;
    app.setRootItem(&item);
    app.exec();
}

...
void Qul_Thread(void *arg1, void *arg2, void *arg3)
{
    (void) arg1;
    (void) arg2;
    (void) arg3;

    Qul::Application app;
    static multitask item;
    app.setRootItem(&item);
    app.exec();
}

ソースファイル `qul_thread.cpp` には、関数 `postEventsToUI()` も実装されています。この関数は、他のスレッドが `Qul::Property fanSpeed ` および `Qul::Property ledCycleCount ` という QML プロパティを変更するためのイベントを送信するために使用されます。

void postEventsToUI(HardwareEvent &event)
{
    static HardwareControlEventQueue eventQueue;
    eventQueue.postEvent(event);
}

void postEventsToUI(HardwareEvent &event)
{
    static HardwareControlEventQueue eventQueue;
    eventQueue.postEvent(event);
}

これらのイベントは、onEvent() コールバックによって次のように処理されます：

void HardwareControlEventQueue::onEvent(const HardwareEvent &event)
{
    if (event.id == HardwareEventId::LedCycleCount)
        HardwareControl::instance().ledCycleCount.setValue(event.data);
    else if (event.id == HardwareEventId::FanRotationPeriod)
        HardwareControl::instance().fanRotationPeriodChanged(event.data);
}

void HardwareControlEventQueue::onEvent(const HardwareEvent &event)
{
    if (event.id == HardwareEventId::LedCycleCount)
        HardwareControl::instance().ledCycleCount.setValue(event.data);
    else if (event.id == HardwareEventId::FanRotationPeriod)
        HardwareControl::instance().fanRotationPeriodChanged(event.data);
}

HardwareControlEventQueue は、以下のスニペットに示すように、Qul::EventQueue から派生しています：

class HardwareControlEventQueue : public Qul::EventQueue<HardwareEvent>
{
    void onEvent(const HardwareEvent &event) override;
};

LEDスレッド

void Led_Thread(void *argument)
{
...
    while (true) {
        const TickType_t ticks = speed > 0 ? (350 / (portTICK_PERIOD_MS * speed)) : portMAX_DELAY;
        if (xTaskNotifyWait(0, ULONG_MAX, &newSpeed, ticks) == pdTRUE) {
            speed = newSpeed;
        }
        BoardUtils::toggleLED();
...

void Led_Thread(void *arg1, void *arg2, void *arg3)
{
...
    while (true) {
        const k_timeout_t ticks = speed > 0 ? K_MSEC(350 / speed) : K_FOREVER;
        if (k_msgq_get(&ledControlQueue, &newSpeed, ticks) == 0) {
            speed = newSpeed;
        }
        BoardUtils::toggleLED();
...

また、LEDスレッドは点滅回数を計算し、postEventsToUI() 関数を使用してこの情報をQMLアプリケーションに送信します。QMLアプリケーションは、画面上でこのカウント値を更新します。

...
        ledEvent.id = HardwareEventId::LedCycleCount;
        ledEvent.data = ledCycleCount;
        postEventsToUI(ledEvent);
        taskYIELD();
    }
}

...
        ledEvent.id = HardwareEventId::LedCycleCount;
        ledEvent.data = ledCycleCount;
        postEventsToUI(ledEvent);
        k_yield();
    }
}

ファン制御スレッド

ファン制御スレッドは、RTOSのイベントキューを待機し、QMLアプリケーションからのタッチイベントに応じてファンの回転速度を更新します。このスレッドは、ファンアニメーションのrotationPeriod を再計算し、postEventsToUI() 関数を使用してこの値をQMLアプリケーションに返します。QMLアプリケーションは、rotationPeriod の値に基づいてアニメーションの速度を更新します。

...
void FanControl_Thread(void *argument)
{
...
    while (true) {
        if (xQueueReceive(fanControlQueue, &newSpeed, portMAX_DELAY) == pdTRUE) {
            int rotationPeriod = newSpeed == 0 ? 0 : 5000 / (newSpeed * 3);
            fanEvent.id = HardwareEventId::FanRotationPeriod;
            fanEvent.data = rotationPeriod;
            postEventsToUI(fanEvent);
        }
    }
}

...
void FanControl_Thread(void *arg1, void *arg2, void *arg3)
{
...
    while (true) {
        if (k_msgq_get(&fanControlQueue, &newSpeed, K_FOREVER) == 0) {
            int rotationPeriod = newSpeed == 0 ? 0 : 5000 / (newSpeed * 3);
            fanEvent.id = HardwareEventId::FanRotationPeriod;
            fanEvent.data = rotationPeriod;
            postEventsToUI(fanEvent);
        }
    }
}

データフロー図

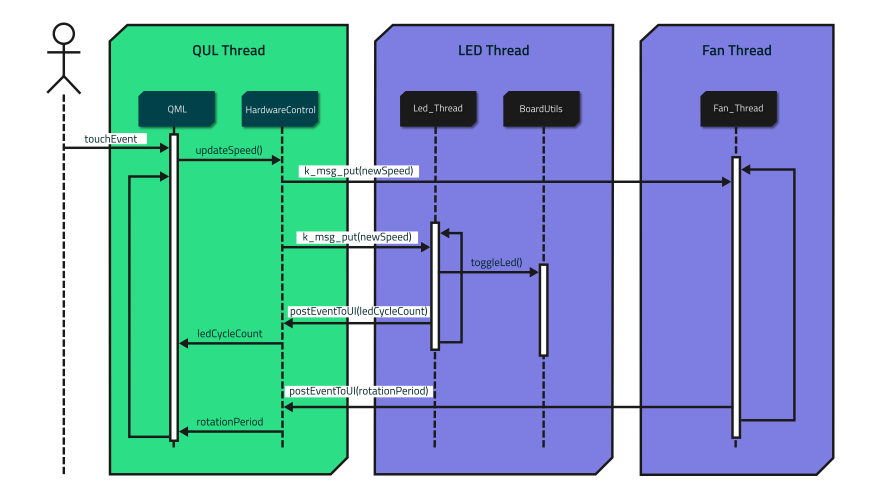

以下のシーケンス図は、QMLアプリケーションからのイベントが、ハードウェアを制御するバックグラウンドスレッドにどのように影響するかをまとめたものです。

ファイル：

• multitask/CMakeLists.txt
• multitask/board_utils/CMakeLists.txt
• multitask/board_utils/include/board_utils/led.h
• multitask/board_utils/src/ek-ra8d1-freertos/led.cpp
• multitask/board_utils/src/esp32s3box3/led.cpp
• multitask/board_utils/src/mimxrt1050-evk-freertos/led.cpp
• multitask/board_utils/src/mimxrt1064-evk-freertos/led.cpp
• multitask/board_utils/src/mimxrt1170-evkb-freertos/led.cpp
• multitask/board_utils/src/stm32f769i-discovery-freertos/led.cpp
• multitask/board_utils/src/zephyr/led.cpp
• multitask/freertos/CMakeLists.txt
• multitask/mcu_multitask.qmlproject
• multitask/multitask.qml
• multitask/src/desktop/hardwarecontrol.cpp
• multitask/src/freertos/hardwarecontrol.cpp
• multitask/src/freertos/main.cpp
• multitask/src/freertos/threads/fan_thread.cpp
• multitask/src/freertos/threads/fan_thread.h
• multitask/src/freertos/threads/led_thread.cpp
• multitask/src/freertos/threads/led_thread.h
• multitask/src/freertos/threads/qul_thread.cpp
• multitask/src/freertos/threads/qul_thread.h
• multitask/src/hardwarecontrol.h
• multitask/src/zephyr/hardwarecontrol.cpp
• multitask/src/zephyr/threads/fan_thread.cpp
• multitask/src/zephyr/threads/fan_thread.h
• multitask/src/zephyr/threads/led_thread.cpp
• multitask/src/zephyr/threads/led_thread.h
• multitask/src/zephyr/threads/qul_thread.cpp
• multitask/src/zephyr/threads/qul_thread.h

画像:

• multitask/images/background-dark.png
• multitask/images/fan-off.png
