クラス図の作成

クラス図を含むUML形式のモデルを作成します。これらの図には、クラス、依存関係、継承、関連、集約、および構成が示され、システムをオブジェクト指向の観点から可視化します。

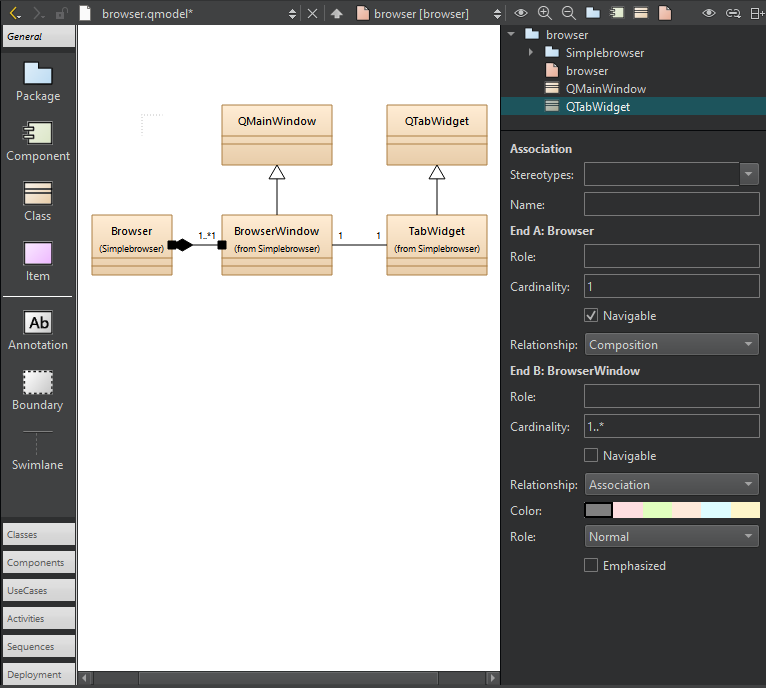

モデルエディタ内のクラス図。

クラス図を作成するには：

1. クラス図にC++クラスを追加するには、Projects からファイルをエディタにドラッグし、「Add Class 」を選択します。
2. 一般的な要素のプロパティに加え、以下のプロパティを指定できます。
   • Template で、使用するテンプレートを指定します。
   • 「Template display 」で、テンプレートの表示形式を選択します。
     • Smart クラスのプロパティに応じて、テンプレートを「Box 」または「Angle brackets 」として表示します。
     • Box クラスアイコンの右上隅に、点線の枠で囲まれた小さなボックス内にテンプレートを表示します。
     • Angle brackets C++の構文に従い、クラス名の後に山括弧で囲んだテンプレートを記述します。
   • Members では、「メンバーの指定」の説明に従って、クラスのメンバーを指定します。
   • 「Clean Up 」を選択すると、「Members 」の内容が、可視性（private、protected、public）に応じて、空白や改行などのルールに従ってフォーマットされます。
   • 「Show members 」を選択すると、メンバーが図に表示されます。

ダイアグラム内のクラスからソースコードに移動するには、エディタでそのクラスをダブルクリックするか、コンテキストメニューから [Show Definition ] を選択します。

関係の追加

クラス図内の要素間には、以下の種類の関係を持つことができます。

• 集約
• 関連
• 構成
• 依存
• 継承

関連関係の両端は、以下の性質を持つことがあります：

• カーディナリティ
• ナビゲーション可能
• 役割
• 関係

自己関連の作成

自己関係を作成するには、新しい関連の作成を開始し、関連をドラッグしながらShiftキーを押して新しいサンプリングポイントを作成します。もう1つのサンプリングポイントを作成し、関連を同じクラスまでドラッグします。

ポイントの追加と削除

ポイントをさらに追加するには、Shiftキーを押しながら関係を選択します。

ポイントを削除するには、Ctrlキーを押しながらポイントを選択します。

メンバーの指定

クラスのメンバを指定するには、C++ 風の構文を使用して、各メンバを別々の行に入力します。たとえば、以下の行は、private、virtual、かつ定数であるメソッド `m ` を定義しています:

private:
virtual int m(string a) const;

メンバーをグループ化することもできます:

[Geometry]
QPointF position;
QSizeF size;

メンバーにステレオタイプを追加できます:

<<setter>> setPosition(const QPointF &pos);

パーサーにはいくつかの制限があります:

• 複数行にわたる宣言は、行が入れ子になった中括弧で囲まれている場合にのみ機能します:

  void setSize(int width,
               int height);

• プリプロセッサマクロは展開されません。一部のQtキーワード（例：Q_SLOT ）は認識されます。
• 関数ポインタの宣言はメソッドとして解釈されます。
• throw() また、noexpect() 指定子は無視されず、その宣言をメソッドとして扱います。
