Qt Quick ウルトラライト形状例

Qt Quick Ultralite での図形の使い方を示します。

概要

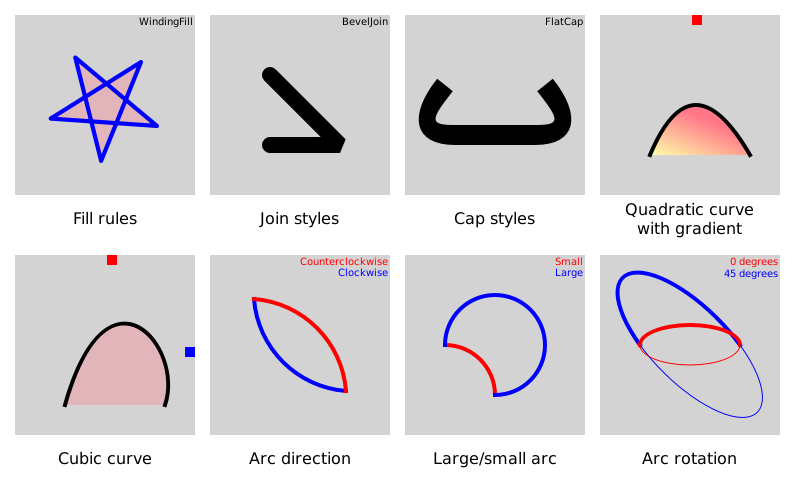

この例では、Shape およびShapePath API を QML で使用する方法を示します。

対象プラットフォーム

Infineon TRAVEO T2G(サポートされる機能の表に注意書きがあります)
RH850 D1M1A
MIMXRT1050
MIMXRT1064
MIMXRT1170
STM32H750B

プロジェクト構成

CMakeLists.txt,mcu_shapes.qmlproject,shapes.qml,ArcDirection.qml,ArcRotation.qml,CapStyles.qml,CubicCurve.qml,FillRules.qml,JoinStyles.qml,LargeSmallArc.qml,QuadraticCurve.qml,ShapesEntry.qml の 11 個のファイルで構成されています。

CMakeプロジェクトファイル

CMakeプロジェクトファイルには、基本的なビルドスクリプトが含まれています。

# Copyright (C) 2025 The Qt Company Ltd.
# SPDX-License-Identifier: LicenseRef-Qt-Commercial
cmake_minimum_required (VERSION 3.21.1)

project(shapes VERSION 0.0.1 LANGUAGES C CXX ASM)
if (NOT TARGET Qul::Core)
    find_package(Qul)
endif()

if(QUL_PLATFORM MATCHES "^mimxrt1170-evkb")
    set(SHAPES_SELECTORS "mimxrt1170-evkb")
elseif(QUL_PLATFORM MATCHES "^tviic2d.*")
    set(SHAPES_SELECTORS "traveo-t2g")
endif()

qul_add_target(shapes
                QML_PROJECT mcu_shapes.qmlproject
                SELECTORS ${SHAPES_SELECTORS}
                GENERATE_ENTRYPOINT
                )
app_target_setup_os(shapes)

QmlProject ファイル

QmlProjectファイルには、必要なQmlファイルとモジュールが含まれています。

import QmlProject 1.3

Project {
        mainFile: "shapes.qml"

        QmlFiles {
                files: [
                        "shapes.qml",
                        "ShapesEntry.qml",
                        "FillRules.qml",
                        "JoinStyles.qml",
                        "CapStyles.qml",
                        "QuadraticCurve.qml",
                        "CubicCurve.qml",
                        "ArcDirection.qml",
                        "LargeSmallArc.qml",
                        "ArcRotation.qml"
                ]
        }

        ModuleFiles {
                MCU.qulModules: ["Shapes"]
        }
}

`ArcDirection.qml`

ArcDirection.qml PathArc direction プロパティ

Shape {
    width: 100
    height: 100
    anchors.centerIn: parent

    scale: root.shapeScale

    ShapePath {
        fillColor: "transparent"
        strokeColor: index === 1 ? "red" : "blue"
        strokeWidth: 4

        startX: 4; startY: 4
        PathArc {
            id: arc
            x: 96; y: 96
            radiusX: 100; radiusY: 100
            direction: index === 1 ? PathArc.Clockwise : PathArc.Counterclockwise
        }
    }
}

`ArcRotation.qml`

ArcRotation.qml PathArc xAxisRotation プロパティ

Shape {
    width: 200
    height: 200
    anchors.centerIn: parent

    scale: root.shapeScale

    ShapePath {
        fillColor: "transparent"
        strokeColor: index === 1 ? "red" : "blue"
        strokeWidth: 4

        startX: 50; startY: 100
        PathArc {
            x: 150; y: 100
            radiusX: 50; radiusY: 20
            xAxisRotation: index === 1 ? 0 : 45
        }
    }
}
Shape {
    width: 200
    height: 200
    anchors.centerIn: parent

    scale: root.shapeScale

    ShapePath {
        fillColor: "transparent"
        strokeColor: index === 1 ? "red" : "blue"

        startX: 50; startY: 100
        PathArc {
            x: 150; y: 100
            radiusX: 50; radiusY: 20
            xAxisRotation: index === 1 ? 0 : 45
            direction: PathArc.Counterclockwise
        }
    }
}

`CapStyles.qml`

CapStyles.qml demonstrates theShapePath capStyle property.

Shape {
    anchors.centerIn: parent
    width: 200
    height: 100

    scale: root.shapeScale

    ShapePath {
        id: capTest

        strokeColor: "black"
        strokeWidth: 20
        fillColor: "transparent"

        property int capStyleIdx: 0
        capStyle: style(capTest.capStyleIdx)

        startX: 50; startY: 30
        PathSvg { path: "Q 10 80 60 80 L 140 80 Q 190 80 150 30" }
    }
}

`CubicCurve.qml`

CubicCurve.qml demonstratesPathCubic element.

Shape {
    id: shape
    anchors.fill: parent

    ShapePath {
        strokeWidth: 4 * root.shapeScale
        strokeColor: "black"
        fillColor: "#55ff7788"

        startX: 50 * root.shapeScale
        startY: 150 * root.shapeScale
        PathCubic {
            x: 150 * root.shapeScale
            y: 150 * root.shapeScale
            control1X: cp1.x; control1Y: cp1.y
            control2X: cp2.x; control2Y: cp2.y
        }
    }
}

`FillRules.qml`

FillRules.qml ShapePath fillRule プロパティを説明します。

Shape {
    width: 100
    height: 100
    scale: 1.4 * root.shapeScale
    anchors.centerIn: parent
    ShapePath {
        id: star
        strokeColor: "blue"
        fillColor: "#55ff7788"
        strokeWidth: 3
        capStyle: ShapePath.RoundCap
        joinStyle: ShapePath.RoundJoin
        PathMove { x: 90; y: 50 }
        PathLine { x: 50 + 40 * Math.cos(0.8 * 1 * Math.PI); y: 50 + 40 * Math.sin(0.8 * 1 * Math.PI) }
        PathLine { x: 50 + 40 * Math.cos(0.8 * 2 * Math.PI); y: 50 + 40 * Math.sin(0.8 * 2 * Math.PI) }
        PathLine { x: 50 + 40 * Math.cos(0.8 * 3 * Math.PI); y: 50 + 40 * Math.sin(0.8 * 3 * Math.PI) }
        PathLine { x: 50 + 40 * Math.cos(0.8 * 4 * Math.PI); y: 50 + 40 * Math.sin(0.8 * 4 * Math.PI) }
        PathLine { x: 90; y: 50 }
    }
    NumberAnimation on rotation {
        from: 0
        to: 360
        duration: 5000
        loops: Animation.Infinite
    }
}

`JoinStyles.qml`

JoinStyles.qml ShapePath joinStyle プロパティを実演します。

Shape {
    anchors.centerIn: parent
    width: 120
    height: 120

    scale: root.shapeScale

    ShapePath {
        id: joinTest

        strokeColor: "black"
        strokeWidth: 16
        fillColor: "transparent"
        capStyle: ShapePath.RoundCap

        property int joinStyleIdx: 0
        joinStyle: style(joinStyleIdx)

        startX: 30
        startY: 30
        PathLine { x: 100; y: 100 }
        PathLine { x: 30; y: 100 }
    }
}

`LargeSmallArc.qml`

LargeSmallArc.qml PathArc useLargeArc プロパティを実演。

Shape {
    width: 200
    height: 200
    anchors.centerIn: parent

    scale: root.shapeScale

    ShapePath {
        fillColor: "transparent"
        strokeColor: index === 0 ? "red" : "blue"
        strokeWidth: 4

        startX: 50; startY: 100
        PathArc {
            x: 100; y: 150
            radiusX: 50; radiusY: 50
            useLargeArc: index === 1
        }
    }
}

`QuadraticCurve.qml`

QuadraticCurve.qml PathQuad 要素がで満たされることを示します。LinearGradient

Shape {
    id: shape
    width: parent.width
    height: 100
    anchors.verticalCenter: parent.verticalCenter

    ShapePath {
        strokeWidth: 4 * root.shapeScale
        strokeColor: "black"
        fillGradient: LinearGradient {
            x1: 50 * root.shapeScale
            y1: 100 * root.shapeScale
            x2: (50 + pathQuad.controlX) * root.shapeScale / 2
            y2: 50 * root.shapeScale

            GradientStop {
                position: 0
                color: "#ffffffaa"
            }

            GradientStop {
                position: 1
                color: "#ffff7788"
            }
        }

        startX: 50 * root.shapeScale
        startY: 100 * root.shapeScale
        closed: true
        PathQuad {
            id: pathQuad
            x: 150 * root.shapeScale
            y: 100 * root.shapeScale
            controlX: cp.x; controlY: cp.y
        }
    }
}
