클래스 다이어그램 만들기

클래스 다이어그램이 포함된 UML 스타일 모델 생성. 이 모델은 클래스, 종속성, 상속, 연관, 집합 및 구성 관계를 표시하여 시스템을 객체 지향적인 방식으로 시각화합니다.

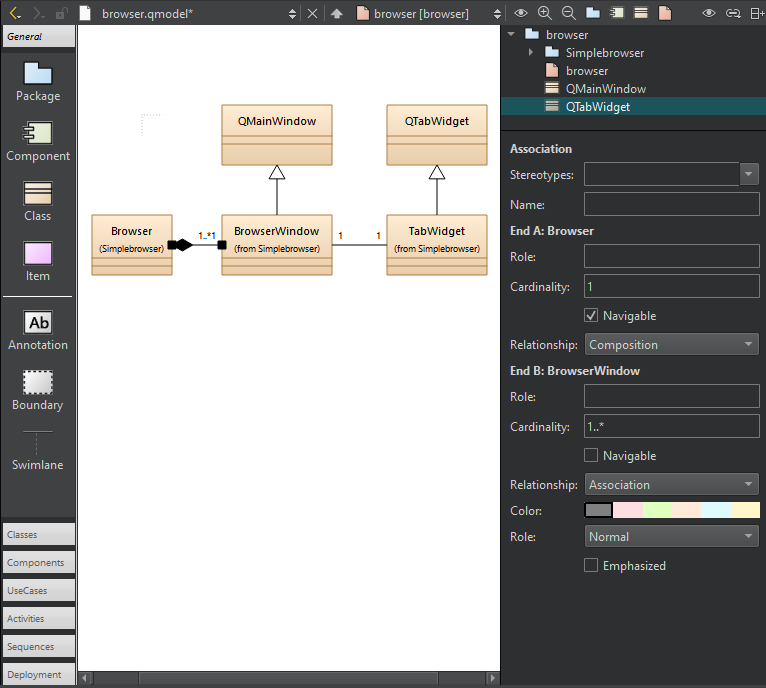

모델 편집기의 클래스 다이어그램.

클래스 다이어그램을 생성하려면:

1. 클래스 다이어그램에 C++ 클래스를 추가하려면, ‘ Projects ’에서 파일을 편집기로 드래그한 다음 ‘ Add Class ’를 선택하십시오.
2. 일반 요소 속성 외에도 다음 속성을 지정할 수 있습니다:
   • Template 에서 사용할 템플릿을 지정합니다.
   • Template display 에서 템플릿의 표시 형식을 선택합니다:
     • Smart 클래스 속성에 따라 템플릿을 ‘ Box ’ 또는 ‘ Angle brackets ’ 형식으로 표시합니다.
     • Box 클래스 아이콘의 오른쪽 상단 모서리에 점선 테두리가 있는 작은 상자 안에 템플릿을 표시합니다.
     • Angle brackets C++ 구문을 사용하여 클래스 이름 뒤에 각괄호로 템플릿을 표기합니다.
   • Members 에서 ‘멤버 지정’ 섹션에 설명된 대로 클래스의 멤버를 지정합니다.
   • ' Clean Up '을 선택하면 가시성(private, protected, public)에 따라, 공백, 줄 바꿈 등에 대해 설정된 규칙을 준수하여 ' Members '의 내용을 서식 지정합니다.
   • ‘ Show members ’을 선택하면 다이어그램에 멤버가 표시됩니다.

다이어그램의 클래스에서 소스 코드로 이동하려면 편집기에서 해당 클래스를 두 번 클릭하거나 컨텍스트 메뉴에서 ‘ Show Definition ’을 선택하십시오.

관계 추가

클래스 다이어그램의 요소 간에는 다음과 같은 유형의 관계가 있을 수 있습니다:

• 집합
• 연관
• 구성
• 의존
• 상속

연관 관계의 양 끝점은 다음과 같은 속성을 가질 수 있습니다:

• 카디널리티
• 탐색 가능
• 역할
• 관계

자기 관계 생성

자기 관계를 생성하려면, 새로운 연관 관계를 생성하기 시작한 후, 연관 관계를 드래그하는 동안 Shift 키를 눌러 새로운 샘플링 지점을 생성합니다. 또 다른 샘플링 지점을 생성한 후, 연관 관계를 동일한 클래스로 드래그합니다.

점 추가 및 삭제

포인트를 더 추가하려면 Shift 키를 누른 상태에서 관계를 선택하십시오.

포인트를 삭제하려면 Ctrl 키를 누른 상태에서 포인트를 선택하십시오.

멤버 지정

클래스의 멤버를 지정하려면 C++과 유사한 구문을 사용하여 각 멤버를 별도의 줄에 입력하십시오. 예를 들어, 다음 줄들은 private, virtual, constant인 메서드 ` m `를 정의합니다:

private:
virtual int m(string a) const;

멤버를 그룹으로 묶을 수 있습니다:

[Geometry]
QPointF position;
QSizeF size;

멤버에 스테레오타입을 추가할 수 있습니다:

<<setter>> setPosition(const QPointF &pos);

파서에는 몇 가지 제한 사항이 있습니다:

• 여러 줄에 걸친 선언은 중첩된 중괄호로 줄을 감싸야만 작동합니다:

  void setSize(int width,
               int height);

• 전처리기 매크로는 변환되지 않습니다. 일부 Qt 키워드(예: ` Q_SLOT`)는 인식됩니다.
• 함수 포인터 선언은 메서드로 해석됩니다.
• throw() 또한 ` noexpect() ` 지정자는 무시되지 않으며, 해당 선언을 메서드로 처리합니다.
